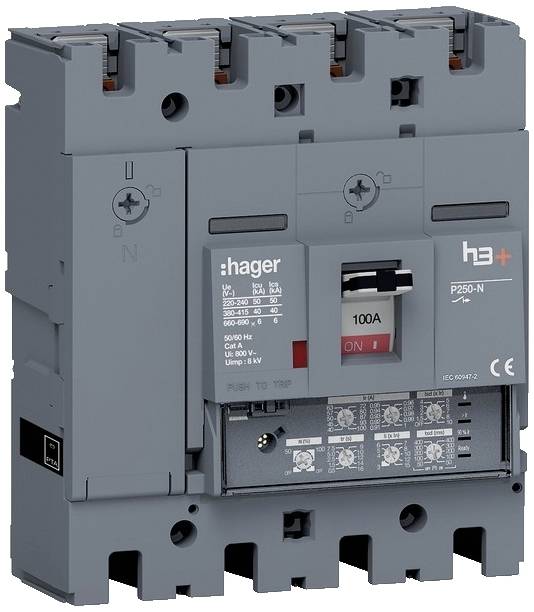

Hager HNT101JR Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 100 A (max) Piece

Vermogensschakelaar h3+ P250 LSI 4P4D N0-50-100% 100A 40kA FTC. De compacte vermogensschakelaar conform DIN en 60947-2 beschermt de elektrische installatie en netwerken tegen overbelasting en kortsluiting. De activeringscurve van de elektronische ontspanner kan via de draaivergrendelschakelaar worden ingesteld. Afzonderlijk instelbaar zijn de triggers voor de overbelastingsstroom (IR), de korttijdvertraagde kortsluitstroom (ISD) en de onvertraagde kortsluitbeveiliging (II), alsmede de tijdvertraging tr bij overbelasting en de tijdvertraging tsd voor kortvertraagde kortsluitactivering. Bovendien kan door een activeerbare I2T-functie tussen de kortsluitstroom II en ISD en de korttijdvertraagde en onvertraagde activeringstijd de activeringscurve omgekeerd proportioneel worden aangepast. De nulgeleiderbescherming kan met een regelaar op de stand OFF, 50% van IR en ISD of 100% van IR en ISD worden ingesteld. De tijdvertraging blijft net als bij tr en tsd. De stand-by-LED brandt groen als de ontspanner klaar is voor gebruik en knippert oranje als er een interne fout in de ontspanner wordt herkend. De LED voor de overstroomindicator begint rood te knipperen, wanneer I = 105% IR, en brandt continu rood, als I > 112% IR. Een andere LED geeft de overtemperatuur in de activeringseenheid aan. Deze brandt rood als intern 105 °C wordt overschreden. Op de stand van de knevel zijn de drie verschillende bedrijfstoestanden zichtbaar (AAN = boven, UIT = onder, geactiveerd = middenstand). Een inrichting voor het vergrendelen van de schakeltoestand in AAN- of UIT-positie is geïntegreerd en kan met een in de handel verkrijgbare hangslot zonder extra accessoires worden gebruikt. Via een activeringsknop kan het activeringsmechanisme worden getest en de hoofdcontacten worden geopend. Een klapdeksel met onverliesbare snelschroef maakt toegang tot de installatieruimte mogelijk voor optionele hulpcontacten en andere triggers. Geïntegreerde accessoires zijn via kijkvenster zonder openen van het klapdeksel e
