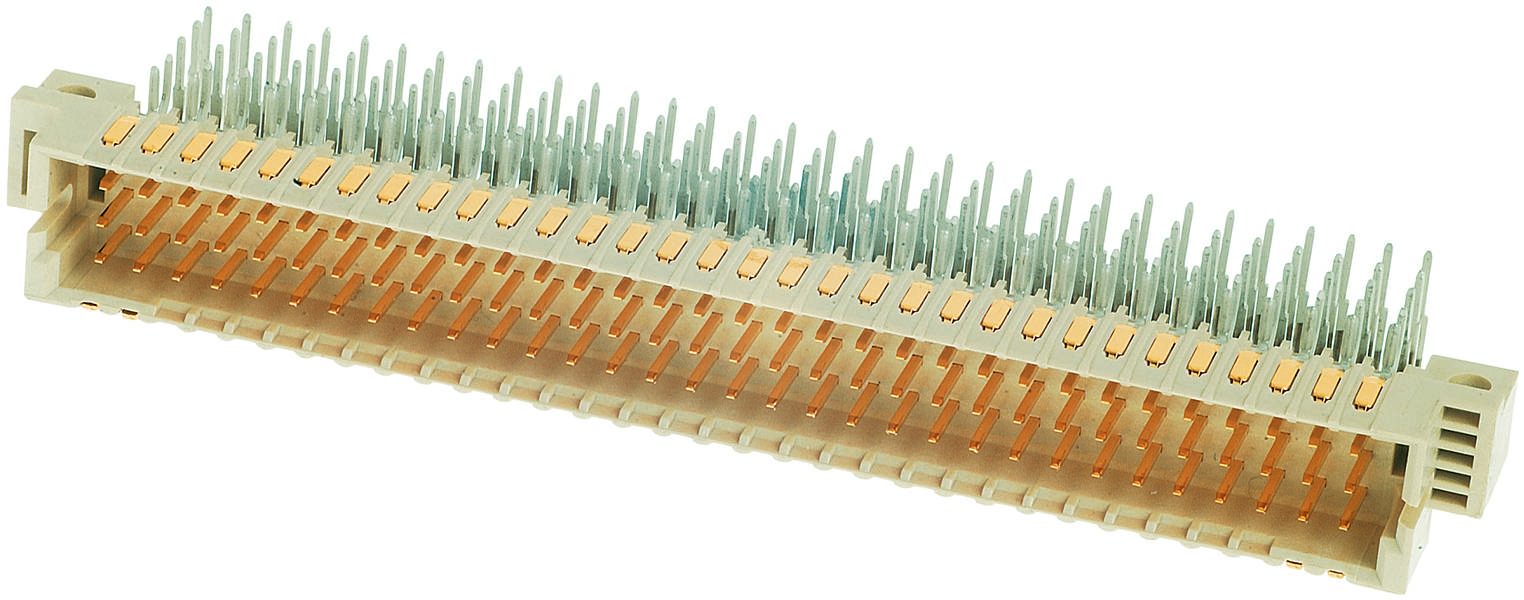

Name: HARTING 02011602101 Male connector Aantal rijen 5 1 stuk(s)
Brand: HARTING
SKU: 3002806
Availability: InStock

Een elektronische connector met meerdere metalen pinnen en contactoppervlakken voor de aansluiting van elektronische componenten.

Soortnaam

Male connector

Bouwtype

Haaks

Rastermaat (RM)

2.54 mm

Inhoud

1 stuk(s)

Totaal aantal polen

160

Datasheet (PDF)

Leverbaar do. 15 okt.

60 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 24,79 / Stuk)

€ 34,70

-29 %

€ 24,79

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 160
Aantal rijen 5
Inhoud 1 stuk(s)

Technische specificaties

Serie: HAR-bus ® 64
Component: Messenbalk
Contactbeschrijving: Haaks
Aansluitmethode: Reflow soldeeraansluiting (THR);golfsoldeeraansluiting
Soort verbinding: Moederbord to daughtercard;extender card
Aantal contacten: 160
Steekcontactrijen: 5
Raster, aansluitzijde: 2,54 mm
Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
Isolatieweerstand: > 1010 Ω
Doorgangsweerstand: ≤ 20 mΩ voor de rijen a, b, c; ≤ 30 mΩ voor de rijen d, z
Grenstemperatuur: -55 ... +125 °C (bij reflow solderen max. +240 °C gedurende 15 s)
Steek- en trekkracht: ≤ 160 N
Insteekcycli: ≥ 250
Testspanning Ueff: 1 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Liquid-crystal polymeer (LCP)
Kleur inzet: Beige
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 61076-4-113
Nettogewicht: 26 g
Raster, insteekzijde: 2,54 mm
Luchtafstand: 1,2 mm tussen 2 rijen (a, b, c);1,2 mm tussen 2 rijen (d, z);1,2 mm tussen 2 contacten van een rij (a, b, c);1 mm tussen 2 contacten van een rij (d, z)
Kruipafstand: 1,2 mm tussen 2 rijen (a, b, c);1,2 mm tussen 2 rijen (d, z);1,2 mm tussen 2 contacten van een rij (a, b, c);1 mm tussen 2 contacten van een rij (d, z)
Kenmerken: Loodvrij
Printplaatbevestiging: Met flens
Hot plugging: nee
Spoorclassificatie: F1/I2 conform NFF 16-101/102
Contactbezetting: Rijen a, b, c, d en z, posities 1, 2,... , 31, 32
Voorijlend contact op positie: d1;d2;d31;d32

Soortnaam: Male connector

Bouwtype: Haaks

Totaal aantal polen: 160

Aantal rijen: 5

Rastermaat (RM): 2.54 mm

Aansluiting: THR

Kleur (specifiek): Beige

Materiaal (behuizing): PA

Fabrikantnr.: 02011602101

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 02 01 160 2101

Doorgangsweerstand: 20 mΩ;30 mΩ

Isolatieweerstand: 1010 Ω

: Other

: 160

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 5

: 2.54 mm

: Liquid crystal polymer

: 0°/180° (horizontal)

: Flange

: 1 A

Documenten en downloads

Datablad

Datablad 3002806 HARTING 02011602101 Male connector Aantal rijen 5 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3002806 HARTING 02011602101 Male connector Aantal rijen 5 1 stuk(s)

Omschrijving

Male connector, reflow soldeeraansluiting (THR), golfsoldeeraansluiting, nominale stroom: 1 A, contacten: 160, haaks, koperlegering

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Male connector, reflow soldeeraansluiting (THR), golfsoldeeraansluiting, nominale stroom: 1 A, contacten: 160, haaks, koperlegering

De teksten voor dit artikel zijn automatisch vertaald.
