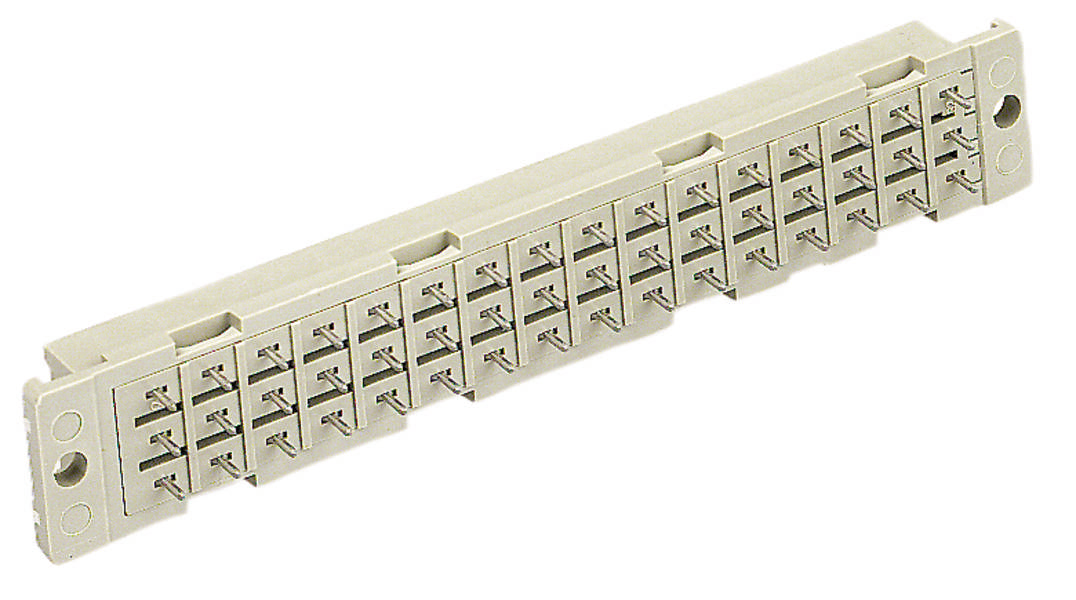

HARTING 09062326894 Female connector Aantal rijen 3 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Female connector
Bouwtype
Recht
Rastermaat (RM)
3.81 mm
5.08 mm
Inhoud
1 stuk(s)
Totaal aantal polen
32
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 14,04
3
6% = € 2,34
€ 13,26
5
8% = € 5,45
€ 12,95
10
9% = € 12,90
€ 12,75
25
11% = € 38,25
€ 12,51
50
13% = € 89,00
€ 12,26
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 14,04 / Stuk)
€ 14,04
excl. btw
Incl. 14 dagen retourrecht
Highlights & Details
Female connector
- Totaal aantal polen 32
- Aantal rijen 3
- Inhoud 1 stuk(s)
Technische specificaties
- Serie: DIN 41612
- Component: Veerlijst
- Contactbeschrijving: Recht
- Aansluitmethode: Golfsoldeeraansluiting
- Soort verbinding: Moederbord to daughtercard;Mezzanine;printplaat naar kabel
- Aantal contacten: 32
- Lengte van de pennen: 4,5 mm
- Steekcontactrijen: 3
- Raster, aansluitzijde: 3,81 mm;5,08 mm
- Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
- Isolatieweerstand: >1012 Ω
- Doorgangsweerstand: ≤ 15 mΩ
- Grenstemperatuur: -55 ... +125 °C
- Steek- en trekkracht: ≤ 50 N
- Insteekcycli: ≥ 400
- Testspanning Ueff: 1,55 kV (contact-contact)
- Isolatiegroep: III a (175 ≤ CTI < 400)
- Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
- Kleur inzet: RAL 7032 (kiezelgrijs)
- Materiaal contacten: Koperlegering
- Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 60603-2
- Nettogewicht: 12,6 g
- Aanduiding: Model F
- Raster, insteekzijde: 3,81 mm;5,08 mm
- Slagwijdte: ≥ 1,6 mm
- Kruipafstand: ≥ 3 mm
- Kenmerken: Loodvrij
- Printplaatbevestiging: Met flens
- Hot plugging: nee
- Railclassificatie: F4/I3 conform NFF 16-101/102
- Contactbezetting: Rijen z en d, posities 2, 4,... 30, 32
- Codering: Gatencodering;codering met contactverlies;coderingscoderingen
- Soortnaam
Female connector
- Bouwtype
Recht
- Totaal aantal polen
32
- Aantal rijen
3
- Rastermaat (RM)
3.81 mm
5.08 mm
- Aansluiting
Solderen
- Kleur (specifiek)
Kiezel-grijs (RAL 7032)
- Materiaal (behuizing)
PA
- Fabrikantnr.
09062326894
- Inhoud
1 stuk(s)
- Contactmateriaal
Koperlegering
- Type
09 06 232 6894
- Doorgangsweerstand
15 mΩ
- Isolatieweerstand
1012 Ω
- Stiftlengte
4,5 mm
Printed circuit board to cable
Other
32
Other
-55-125 °C
Other
Soldering connection
Tin
4.5 mm
3.81 mm
3
3.81 mm
Thermoplastic
90° (upwards vertical)
Flange
6 A
Documenten en downloads
Datablad
Datablad 3000360 HARTING 09062326894 Female connector Aantal rijen 3 1 stuk(s)
Datablad 3000360 HARTING 09062326894 Female connector Aantal rijen 3 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3000360 HARTING 09062326894 Female connector Aantal rijen 3 1 stuk(s)
Omschrijving
Veerlijst, golfsoldeeraansluiting, nominale stroom: 6 A, contacten: 32, recht, koperlegering
