Name: HARTING 09062483201222 Female connector Aantal rijen 3 1 stuk(s)
Brand: HARTING
SKU: 2999305
Availability: InStock

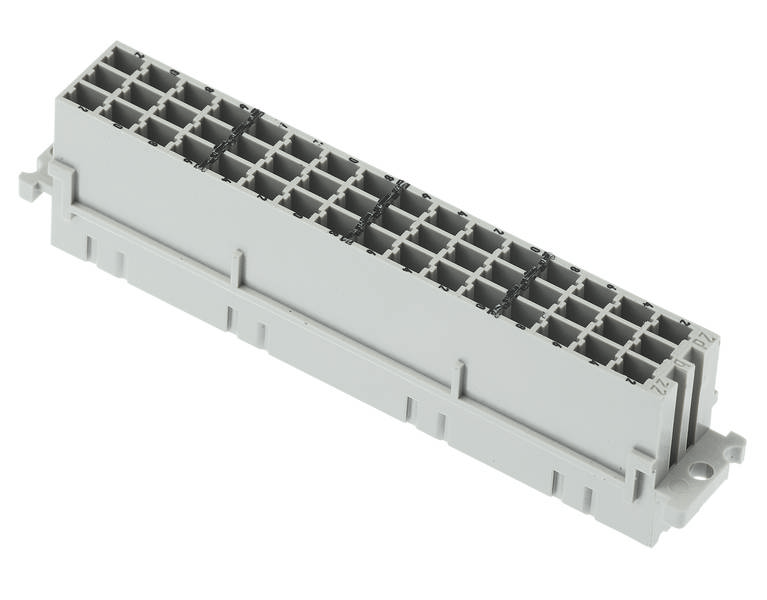

Een rechthoekige elektrische stekker met meerdere pinnen, gebruikt voor het verbinden van elektronische apparaten of schakelingen.

Soortnaam

Female connector

Rastermaat (RM)

3.81 mm

5.08 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Aantal rijen

Datasheet (PDF)

Leverbaar do. 15 okt.

95 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 2,31 / Stuk)

€ 2,31

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Female connector

Totaal aantal polen 48
Aantal rijen 3
Inhoud 1 stuk(s)

Technische specificaties

Serie: DIN 41612
Component: Veerlijst
Aansluitmethode: Krimpaansluiting
Soort verbinding: Printplaat naar kabel
Aantal contacten: 48
Steekcontactrijen: 3
Raster, aansluitzijde: 3,81 mm;5,08 mm
Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
Isolatieweerstand: >1012 Ω
Doorgangsweerstand: ≤ 15 mΩ
Grenstemperatuur: -55 ... +125 °C
Steek- en trekkracht: ≤ 75 N
Testspanning Ueff: 1,55 kV (contact-contact);2,5 kV (contact-massa)
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
Kleur inzet: RAL 7032 (kiezelgrijs)
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-2
Nettogewicht: 18 g
Aanduiding: Model F
Raster, insteekzijde: 3,81 mm;5,08 mm
Slagwijdte: ≥ 1,6 mm
Kruipafstand: ≥ 3 mm
Kenmerken: Loodvrij
Opmerkingen: Krimpcontacten apart bestellen.
Printplaatbevestiging: Met flens
Hot plugging: nee
Spoorclassificatie: F1/I2 conform NFF 16-101/102
Codering: Gatencodering;coderingscoderingen;codering met contactverlies

Soortnaam: Female connector

Totaal aantal polen: 48

Aantal rijen: 3

Rastermaat (RM): 3.81 mm
5.08 mm

Aansluiting: Crimpen

Kleur (specifiek): Kiezel-grijs (RAL 7032)

Materiaal (behuizing): PA

Fabrikantnr.: 09062483201222

Inhoud: 1 stuk(s)

Type: 09 06 248 3201 222

Doorgangsweerstand: 15 mΩ

Isolatieweerstand: 1012 Ω

: Printed circuit board to cable

: Other

: 48

: Other

: -55-125 °C

: Other

: Other

: Other

: 3.81 mm

: 3

: 3.81 mm

: Thermoplastic

: Other

: Flange

Documenten en downloads

Datablad

Datablad 2999305 HARTING 09062483201222 Female connector Aantal rijen 3 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2999305 HARTING 09062483201222 Female connector Aantal rijen 3 1 stuk(s)

Omschrijving

Veerlijst, krimpaansluiting, contacten: 48, codering: Gatencodering, coderingscodering, codering met contactverlies
