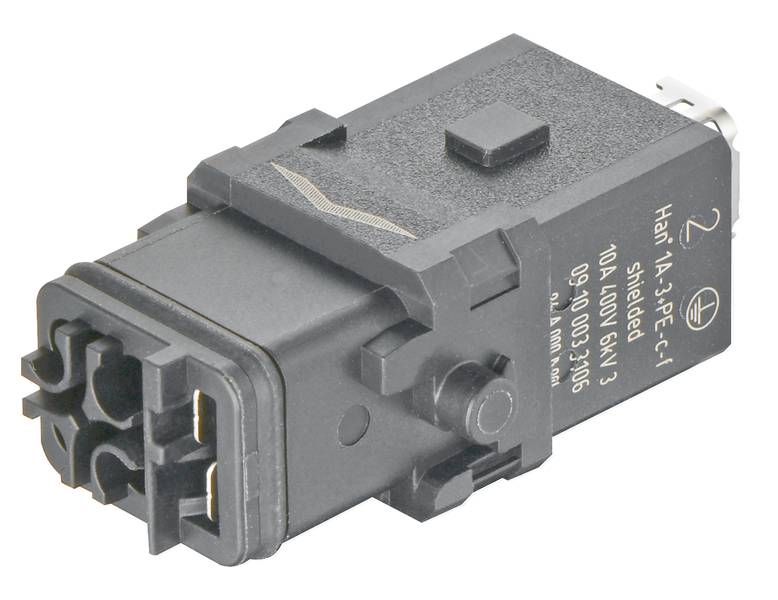

HARTING 09100033101 Pin-inzetstuk Han® 1A 3 + PE Crimpen 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Pin-inzetstuk
Serie
Han® 1A
Aansluiting
Crimpen
Totaal aantal polen
3 + PE
Aderdoorsnede (min.)
0.14 mm²
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 8,26
3
6% = € 1,41
€ 7,79
5
8% = € 3,30
€ 7,60
10
10% = € 8,00
€ 7,46
25
11% = € 23,50
€ 7,32
50
13% = € 54,50
€ 7,17
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 8,26 / Stuk)
€ 8,26
excl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Serie: Han Han 1A
- Aansluitmethode: Krimpaansluiting
- Aantal contacten: 3
- Vergrendelingstype: vergrendeling
- Nominale stroom: L10 A.
- Isolatieweerstand: >108 Ω
- Grenstemperatuur: -30 ... +90 °C
- Insteekcycli: ≥ 100
- Materiaal gebruik: Polyamide (PA)
- Kleur inzet: RAL 9005 (diepzwart)
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: En 45545-2 brandbeveiliging in railvoertuigen;IEC 61373 categorie 1 klasse B;IEC 60664-1;IEC 61984
- Nettogewicht: 15,6 g
- Nominale spanning: 400 V
- Toegekende stootspanning: 6 kV
- Verontreinigingsgraad: 3
- Opmerkingen: Bij een Han ® 1A-configuratie, die alleen bestaat uit contactinzetstukken (met of zonder trekontlasting, 09 10 000 5300), gaat het om een niet-ecapzeldzame connector conform IEC 61984. De bescherming tegen elektrische schokken moet door de wijze van inbouw door de gebruiker worden gegarandeerd.;bij het Han Han ® 1A contactinzetstuk bestaat geen geleidende verbinding tussen PE-contact en afscherming. Ter bescherming tegen elektrische schokken moet de gebruiker de aangesloten kabelafscherming op het schermelement absoluut op de aardlekschakelaar (PE) aansluiten.;contactinzetstukken mogen niet onder spanning/belasting worden gestoken of losgekoppeld.;contactinzetstukken mogen in ongestoorde toestand niet onder spanning staan.
- Brandbeveiliging in railvoertuigen: En 45545-2 (2020-08)
- Geslacht: bus
- Kabeldoorsnede: 0,14 ... 2.5 mm²
- Afscherming: Met kabelbinder
- Overige contacten: + afscherming
- Beschermingsklasse conform IEC 60529: IP20
- Formaat: 1 A
- Goedkeuringen: DNV GL
- PE-contact: Ja
- Materiaal afdichtingen: NBR
- Nominale spanning conform UL: 600 V.
- Kleur afdichting: zwart
- Nominale stroom conform UL: 15 A AWG 14
- Soortnaam
Pin-inzetstuk
- Kleur (specifiek)
Diepzwart (RAL 9005)
- Serie
Han® 1A
- Bijzonderheden
Incl. kabelbinder
- Aansluiting
Crimpen
- Aantal polen
3
- Totaal aantal polen
3 + PE
- Aderdoorsnede (min.)
0.14 mm²
- Aderdoorsnede (max.)
2.5 mm²
- Insteekcycli
≥ 100
- Model
Han® 1A
- Inhoud
1 stuk(s)
- Max. temperatuur
+90 °C
- Min. temperatuur
-30 °C
- Voorijlend contact (PE)
Ja
Documenten en downloads
Datablad
Datablad 3007783 HARTING 09100033101 Pin-inzetstuk Han® 1A 3 + PE Crimpen 1 stuk(s)
Datablad 3007783 HARTING 09100033101 Pin-inzetstuk Han® 1A 3 + PE Crimpen 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3007783 HARTING 09100033101 Pin-inzetstuk Han® 1A 3 + PE Crimpen 1 stuk(s)
Omschrijving
Inzetstukken, krimpaansluiting, bus, polyamide (PA), RAL 9005 (diepzwart), nominale stroom: 10 A, formaat: 1 A, contacten: 3 + afscherming
