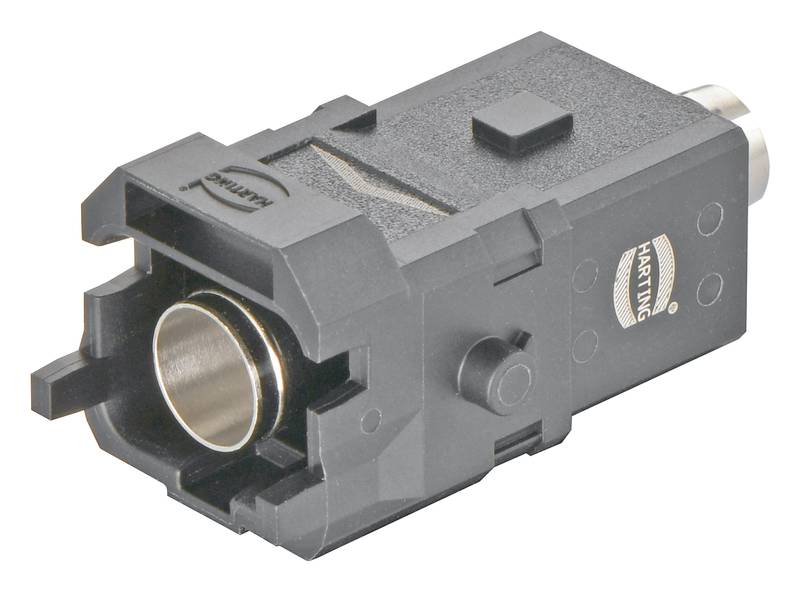

HARTING 09100043001 Pin-inzetstuk Han® 1A 4 Crimpen 1 stuk(s) Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Pin-inzetstuk
Serie
Han® 1A
Aansluiting
Crimpen
Totaal aantal polen
4
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 32,22
3
3% = € 3,15
€ 31,17
5
5% = € 7,30
€ 30,76
10
5% = € 17,40
€ 30,48
25
6% = € 51,25
€ 30,17
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 32,22 / Stuk)
€ 32,22
excl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Serie: Han Han 1A
- Aansluitmethode: Krimpaansluiting
- Aantal contacten: 4
- Vergrendelingstype: vergrendeling
- Nominale stroom: 1,5 A
- Isolatieweerstand: >108 Ω
- Grenstemperatuur: -30 ... +90 °C
- Insteekcycli: ≥ 100
- Materiaal gebruik: Polyamide (PA)
- Kleur inzet: RAL 9005 (diepzwart)
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: En 45545-2 brandbeveiliging in railvoertuigen;IEC 61373 categorie 1 klasse B;IEC 60664-1;IEC 61984
- Nettogewicht: 30 g
- NOMINALE SPANNING: 48 V AC;60 V DC
- Toegekende stootspanning: 1,5 kV
- Verontreinigingsgraad: 3
- Opmerkingen: Bij een Han ® 1A-configuratie, die alleen bestaat uit contactinzetstukken (met of zonder trekontlasting, 09 10 000 5300), gaat het om een niet-ecapzeldzame connector conform IEC 61984. De bescherming tegen elektrische schokken moet door het type installatie door de gebruiker worden gewaarborgd.;contactinzetstukken mogen niet onder spanning/belasting worden gestoken of gescheiden.;contactinzetstukken mogen in ongestoorde toestand niet onder spanning staan.
- Brandbeveiliging in railvoertuigen: En 45545-2 (2020-08)
- Gegevenssnelheid: 40 Mbit/s; 40 Mbit/s
- Geslacht: pen
- Kabeldoorsnede: 0,13 ... 0,82 mm²
- Afscherming: Met kabelbinder
- Overige contacten: + afscherming
- Overdrachtseigenschappen: Cat. 5 klasse D tot 100 MHz
- Beschermingsklasse conform IEC 60529: IP20
- Formaat: 1 A
- Goedkeuringen: DNV GL
Piece
- Soortnaam
Pin-inzetstuk
- Kleur (specifiek)
Diepzwart (RAL 9005)
- Serie
Han® 1A
- Aansluiting
Crimpen
- Aantal polen
4
- Totaal aantal polen
4
- Aderdoorsnede (min.)
0.13 mm²
- Aderdoorsnede (max.)
0.82 mm²
- Insteekcycli
≥ 100
- Model
Han® 1A
- Inhoud
1 stuk(s)
- Max. temperatuur
+90 °C
- Min. temperatuur
-30 °C
FALSE
4
Pin
-30-90 °C
V0
1.5 kV
Crimp connection
Other
3
FALSE
0.13-0.82 mm²
0.13-0.82 mm²
FALSE
Other
Thermoplastic
4 A
Thermoplastic
100
4
Documenten en downloads
Datablad
Datablad 3007860 HARTING 09100043001 Pin-inzetstuk Han® 1A 4 Crimpen 1 stuk(s) Piece
Datablad 3007860 HARTING 09100043001 Pin-inzetstuk Han® 1A 4 Crimpen 1 stuk(s) Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3007860 HARTING 09100043001 Pin-inzetstuk Han® 1A 4 Crimpen 1 stuk(s) Piece
Omschrijving
Inzetstukken, krimpaansluiting, pen, polyamide (PA), RAL 9005 (diepzwart), nominale stroom: 4 A, formaat: 1 A, contacten: 4 + afscherming
