Name: HARTING 09185267324 Male connector Aantal rijen 2 1 stuk(s)
Brand: HARTING
SKU: 3003011
Availability: InStock

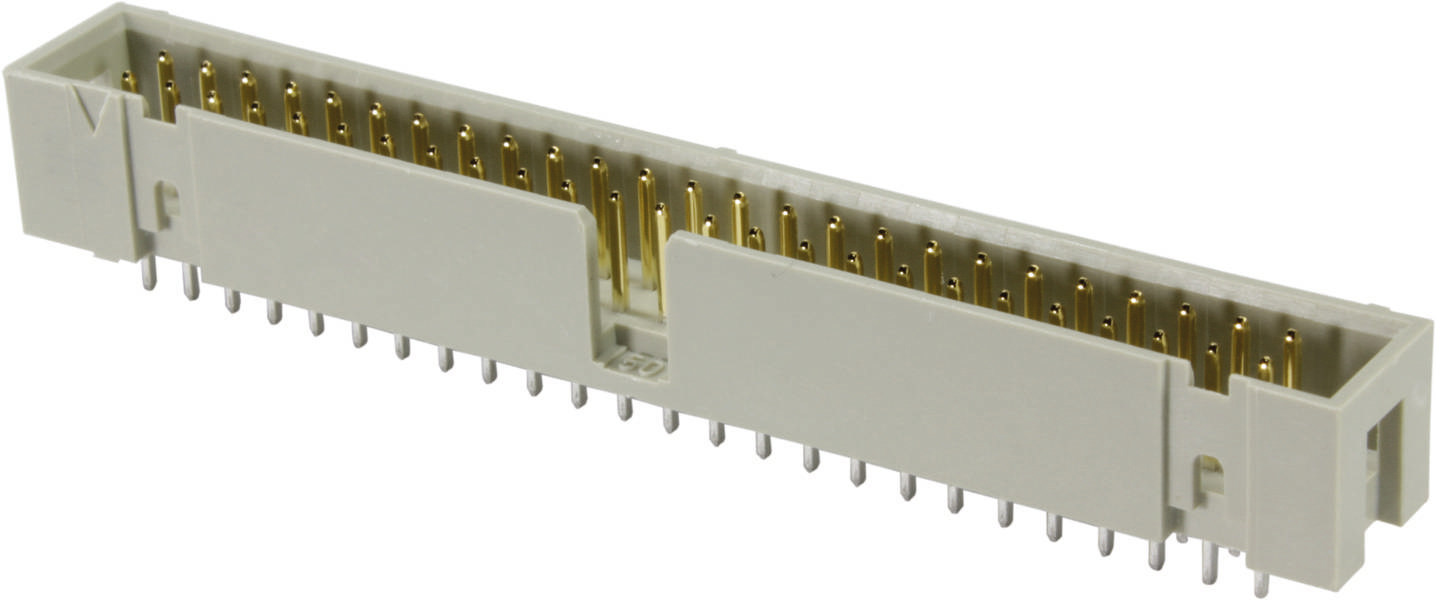

Een rechthoekige stekker met goudkleurige pinnen en een wit behuizing. Gebruikt voor elektronische verbindingen op printplaten.

Soortnaam

Male connector

Bouwtype

Recht

Rastermaat (RM)

2.54 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar do. 15 okt.

30 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 2,88 / Stuk)

€ 2,88

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 26
Aantal rijen 2
Inhoud 1 stuk(s)

Technische specificaties

Serie: SEC low-profielen
Component: Messenbalk
Contactbeschrijving: Recht
Aansluitmethode: Golfsoldeeraansluiting
Soort verbinding: Printplaat naar kabel; printplaat naar printplaat
Aantal contacten: 26
Lengte van de pennen: 2,9 mm
Steekcontactrijen: 2e
Raster, aansluitzijde: 2,54 mm
Nominale stroom: 1 A
Isolatieweerstand: >109 Ω
Doorgangsweerstand: ≤ 20 mΩ
Grenstemperatuur: -55 ... +125 °C
Steek- en trekkracht: ≤ 78 N
Insteekcycli: ≥ 50
Testspanning Ueff: 1 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Thermoplastisch vormmateriaal (PBT)
Kleur inzet: Grijs
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-13
Nettogewicht: 4.72 g
Spoorwegclassificatie: F3/I3

Soortnaam: Male connector

Bouwtype: Recht

Totaal aantal polen: 26

Aantal rijen: 2

Rastermaat (RM): 2.54 mm

Nominale stroom: 1 A

Nominale stroom (afgerond): 1 A

Aansluiting: Solderen

Kleur (specifiek): Grijs

Materiaal (behuizing): PA

Fabrikantnr.: 09185267324

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 09 18 526 7324

Doorgangsweerstand: 20 mΩ

Isolatieweerstand: 109 Ω

Stiftlengte: 2,9 mm

Documenten en downloads

Datablad

Datablad 3003011 HARTING 09185267324 Male connector Aantal rijen 2 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3003011 HARTING 09185267324 Male connector Aantal rijen 2 1 stuk(s)

Omschrijving

Male connector, golfsoldeeraansluiting, nominale stroom: 1 A, contacten: 26, recht, koperlegering

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Male connector, golfsoldeeraansluiting, nominale stroom: 1 A, contacten: 26, recht, koperlegering

De teksten voor dit artikel zijn automatisch vertaald.
