Name: HARTING 09195147904 Male connector Aantal rijen 2 1 stuk(s)
Brand: HARTING
SKU: 3002539
Availability: BackOrder

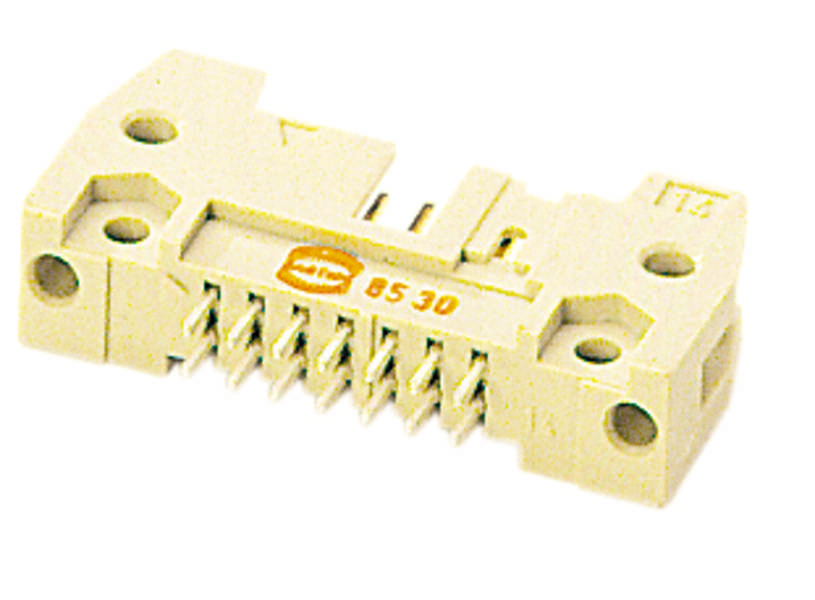

Een witte elektronische connector met meerdere metalen pinnen, waarop '85-30' staat geschreven.

Soortnaam

Male connector

Bouwtype

Recht

Rastermaat (RM)

2.54 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 5 feb 2027

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 2,31 / Stuk)

€ 2,31

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 14
Aantal rijen 2
Inhoud 1 stuk(s)

Technische specificaties

Serie: SEC standaard
Component: Messenbalk
Contactbeschrijving: Recht
Aansluitmethode: Reflow soldeeraansluiting (THR)
Soort verbinding: Printplaat naar kabel
Aantal contacten: 14
Lengte van de pennen: 2,9 mm
Vergrendelingswijze: Met lange hendels
Steekcontactrijen: 2e
Raster, aansluitzijde: 2,54 mm
Nominale stroom: 1 A
Isolatieweerstand: >109 Ω
Doorgangsweerstand: ≤ 20 mΩ
Grenstemperatuur: -55 ... +125 °C (bij reflow solderen max. +240 °C gedurende 60 s)
Steek- en trekkracht: ≤ 42 N
Insteekcycli: ≥ 50
Testspanning Ueff: 1 kV
Isolatiegroep: II (400 ≤ CTI < 600)
Materiaal gebruik: Thermoplastisch vormmateriaal (PCT)
Kleur inzet: Beige
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-13
Nettogewicht: 6.95 g

Soortnaam: Male connector

Bouwtype: Recht

Totaal aantal polen: 14

Aantal rijen: 2

Rastermaat (RM): 2.54 mm

Nominale stroom: 1 A

Nominale stroom (afgerond): 1 A

Aansluiting: THR

Kleur (specifiek): Beige

Materiaal (behuizing): PA

Fabrikantnr.: 09195147904

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 09 19 514 7904

Doorgangsweerstand: 20 mΩ

Isolatieweerstand: 109 Ω

Stiftlengte: 2,9 mm

: Printed circuit board to cable

: Other

: 14

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.9 mm

: 2.54 mm

: 2

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Documenten en downloads

Datablad

Datablad 3002539 HARTING 09195147904 Male connector Aantal rijen 2 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3002539 HARTING 09195147904 Male connector Aantal rijen 2 1 stuk(s)

Omschrijving

Male connector, reflow soldeeraansluiting (THR), nominale stroom: 1 A, contacten: 14, recht, koperlegering
