Name: HARTING 09195406913 Male connector Aantal rijen 2 1 stuk(s)
Brand: HARTING
SKU: 3002644
Availability: BackOrder

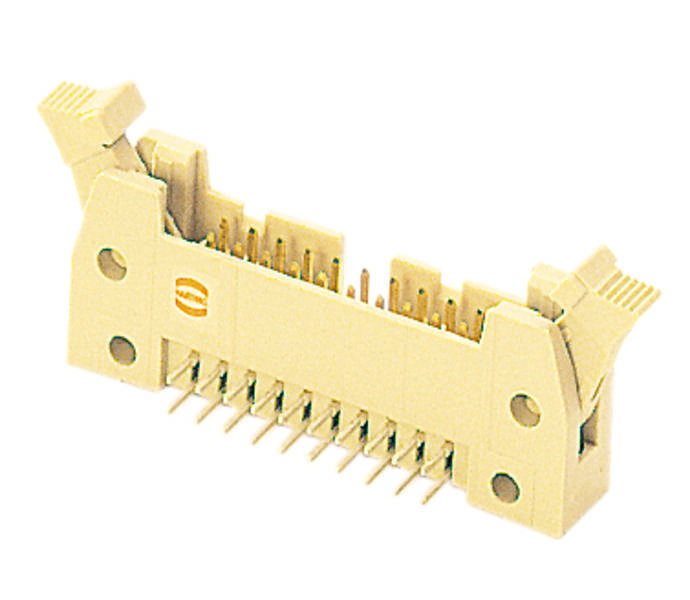

Beige printconnector met meerdere metalen pinnen en twee bevestigingsclips aan de zijkanten. Gebruikt voor elektronische aansluitingen.

Soortnaam

Male connector

Bouwtype

Haaks

Rastermaat (RM)

2.54 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 5 feb 2027

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 4,95 / Stuk)

€ 4,95

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 40
Aantal rijen 2
Inhoud 1 stuk(s)

Technische specificaties

Serie: SEC standaard
Component: Messenbalk
Contactbeschrijving: Haaks
Aansluitmethode: Reflow soldeeraansluiting (THR)
Soort verbinding: Printplaat naar kabel
Aantal contacten: 40
Lengte van de pennen: 2,9 mm
Vergrendelingswijze: Met korte hendels
Steekcontactrijen: 2e
Raster, aansluitzijde: 2,54 mm
Nominale stroom: 1 A
Isolatieweerstand: >109 Ω
Doorgangsweerstand: ≤ 20 mΩ
Grenstemperatuur: -55 ... +125 °C (bij reflow solderen max. +240 °C gedurende 60 s)
Steek- en trekkracht: ≤ 80 N
Insteekcycli: ≥ 250
Testspanning Ueff: 1 kV
Isolatiegroep: II (400 ≤ CTI < 600)
Materiaal gebruik: Thermoplastisch vormmateriaal (PCT)
Kleur inzet: Beige
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-13
Nettogewicht: 12,6 g

Soortnaam: Male connector

Bouwtype: Haaks

Totaal aantal polen: 40

Aantal rijen: 2

Rastermaat (RM): 2.54 mm

Nominale stroom: 1 A

Nominale stroom (afgerond): 1 A

Aansluiting: THR

Kleur (specifiek): Beige

Materiaal (behuizing): PA

Fabrikantnr.: 09195406913

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 09 19 540 6913

Doorgangsweerstand: 20 mΩ

Isolatieweerstand: 109 Ω

Stiftlengte: 2,9 mm

: Printed circuit board to cable

: Other

: 40

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.9 mm

: 2.54 mm

: 2

: Thermoplastic

: 0°/180° (horizontal)

: Other

: 1 A

Documenten en downloads

Datablad

Datablad 3002644 HARTING 09195406913 Male connector Aantal rijen 2 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3002644 HARTING 09195406913 Male connector Aantal rijen 2 1 stuk(s)

Omschrijving

Male connector, reflow soldeeraansluiting (THR), nominale stroom: 1 A, contacten: 40, haaks, koperlegering

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Male connector, reflow soldeeraansluiting (THR), nominale stroom: 1 A, contacten: 40, haaks, koperlegering

De teksten voor dit artikel zijn automatisch vertaald.
