Name: HARTING 09281326904 Male connector Aantal rijen 3 1 stuk(s)
Brand: HARTING
SKU: 3001127
Availability: BackOrder

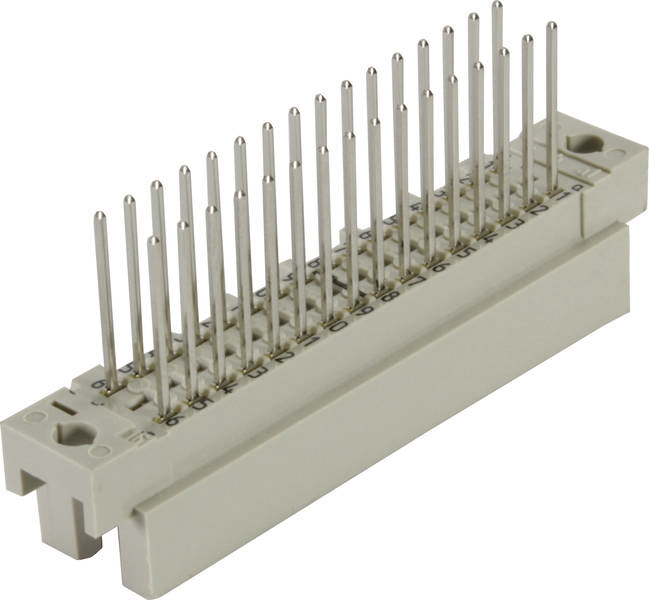

Een witte multipolaire stekker met metalen pennen, gebruikt voor elektrische aansluiting in elektronische apparaten.

Soortnaam

Male connector

Bouwtype

Recht

Rastermaat (RM)

2.54 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 19 feb 2027

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 3,71 / Stuk)

€ 3,71

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 32
Aantal rijen 3
Inhoud 1 stuk(s)

Technische specificaties

Serie: DIN 41612
Component: Messenbalk
Contactbeschrijving: Recht
Aansluitmethode: Inpersaansluiting
Soort verbinding: Moederbord to daughtercard;Mezzanine;printplaat naar kabel
Aantal contacten: 32
Lengte van de pennen: 5 mm
Steekcontactrijen: 3
Raster, aansluitzijde: 2,54 mm
Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
Isolatieweerstand: >1012 Ω
Doorgangsweerstand: ≤ 20 mΩ
Grenstemperatuur: -40 ... +105 °C bovenste grenstemperatuur beperkt door de printplaat
Steek- en trekkracht: ≤ 30 N
Insteekcycli: ≥ 400
Testspanning Ueff: 1 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
Kleur inzet: RAL 7032 (kiezelgrijs)
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-2 (normaanvullend)
Nettogewicht: 6.47 g
Naam: Model 2R
Raster, insteekzijde: 2,54 mm
Slagwijdte: ≥ 1,2 mm
Kruipafstand: ≥ 1,2 mm
Kenmerken: Loodvrij
Printplaatbevestiging: Met flens
Hot plugging: nee
Railclassificatie: F4/I3 conform NFF 16-101/102
Contactbezetting: Rijen a en c, posities 1, 2,... , 15, 16
Codering: Codering met contactverlies
Printplaatdikte: ≥ 1,6 mm

Soortnaam: Male connector

Bouwtype: Recht

Totaal aantal polen: 32

Aantal rijen: 3

Rastermaat (RM): 2.54 mm

Aansluiting: Indruk

Kleur (specifiek): Kiezel-grijs (RAL 7032)

Materiaal (behuizing): PA

Fabrikantnr.: 09281326904

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 09 28 132 6904

Doorgangsweerstand: 20 mΩ

Isolatieweerstand: 1012 Ω

Stiftlengte: 5 mm

: Printed circuit board to cable

: Other

: 32

: Other

: -40-105 °C

: Other

: Press-in connection

: Other

: 5 mm

: 2.54 mm

: 3

: 1.6 mm

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Documenten en downloads

Datablad

Datablad 3001127 HARTING 09281326904 Male connector Aantal rijen 3 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3001127 HARTING 09281326904 Male connector Aantal rijen 3 1 stuk(s)

Omschrijving

Meslijst, inpersaansluiting, nominale stroom: 2 A, contacten: 32, recht, koperlegering, edelmetaal via Ni insteekzijde, Ni aansluitzijde

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Meslijst, inpersaansluiting, nominale stroom: 2 A, contacten: 32, recht, koperlegering, edelmetaal via Ni insteekzijde, Ni aansluitzijde
