Name: HARTING 09452819002 Printplaatconnector Totaal aantal polen 10 1 stuk(s) Piece
Brand: HARTING
SKU: 3000928
Availability: BackOrder

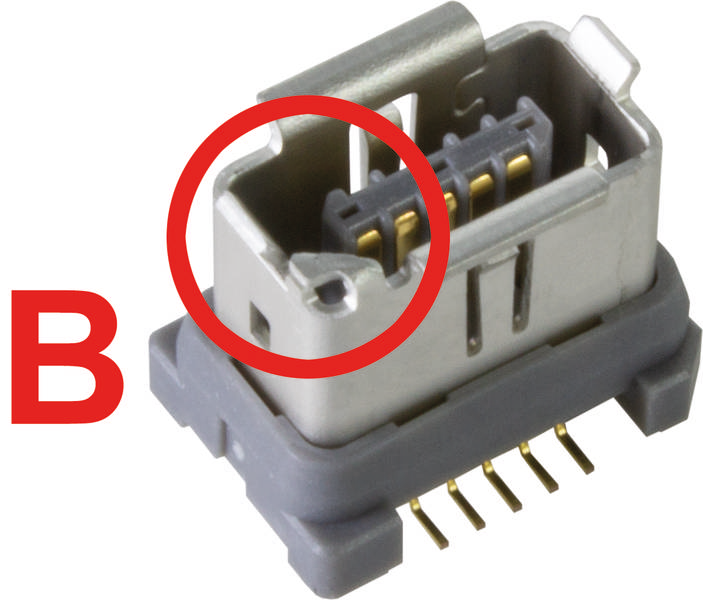

Een stekker met zes gouden pinnen, gedeeltelijk omgeven door een rode cirkel, naast een grote rode letter 'B'.

Soortnaam

Printplaatconnector

Totaal aantal polen

Inhoud

1 stuk(s)

Verpakkingswijze

Piece

Totaal aantal polen

Datasheet (PDF)

Leverbaar di. 1 dec.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 5,78 / Stuk)

€ 5,78

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connector voor printplaten

Totaal aantal polen 10
Inhoud 1 stuk(s)

Technische specificaties

Serie: Harting ix Industrial ®
Component: Connectoren voor printplaten
Aansluitmethode: Soldeeraansluiting
Aantal contacten: 10
Nominale stroom: 3 A bij gebruik met 4 contacten (1,2,6,7)
Isolatieweerstand: >500 MΩ
Doorgangsweerstand: ≤ 30 mΩ
Grenstemperatuur: -40 ... +85 °C
Insteekcycli: ≥ 5.000
Testspanning Ueff: 0,5 kV
Materiaal gebruik: Polyamide (PA)
Kleur inzet: Grijs
Materiaal contacten: Koperlegering
Contactoppervlak: AU ≥ 0,2 μm via Ni ≥ 2 μm insteekzijde; AU ≥ 0,03 μm via Ni ≥ 2 μm aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 61076-3-124;en 45545-2
Nettogewicht: 2,5 g
Aanduiding: Signaal
NOMINALE SPANNING: WISSEL50 V AC; WISSEL60 V DC
Codering: Type B
Steekkracht: ≤ 25 N
Uittrekkracht: ≤ 25 N
Beschrijving: Verticaal
Afscherming: Volledig afgeschermd, 360° afschermingscontact
Schermweerstand: ≤ 100 mΩ
Opslagtemperatuur: -30 tot +60 °C
Relatieve luchtvochtigheid: 95% niet condenserend (bedrijf); 95% niet condenserend (opslag/transport)
Beschermingsklasse conform IEC 60529: IP20
Materiaal afscherming: Roestvrij staal;SN ≥ 1 μm via Ni ≥ 0,2 μm insteekzijde, afscherming

: Piece

Soortnaam: Printplaatconnector

Totaal aantal polen: 10

Totaal aantal polen: 10

Nominale stroom: 3 A

Nominale stroom (afgerond): 3 A

Aansluiting: Solderen

Kleur (specifiek): Grijs

Materiaal (behuizing): PA

Fabrikantnr.: 09452819002

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Max. temperatuur: +85 °C

Min. temperatuur: -40 °C

Type: 09 45 281 9002

Coatingdikte print: 0.03 µm

Coatingdikte connect: 0.2 µm

Doorgangsweerstand: 30 mΩ

Isolatieweerstand: 500 MΩ

Contactoppervlak print: Goud op nikkel

Contactoppervlak connect: Goud op nikkel

Nominale spanning: 50 V/AC
60 V/DC

Aantal polen: 10

: Other

: 10

: Other

: -40-85 °C

: Other

: Soldering connection

: Nickel/gold

: Polyamide (PA)

: Other

: Other

: 1.5 A

Documenten en downloads

Datablad

Datablad 3000928 HARTING 09452819002 Printplaatconnector Totaal aantal polen 10 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3000928 HARTING 09452819002 Printplaatconnector Totaal aantal polen 10 1 stuk(s) Piece

Omschrijving

Connectoren voor printplaten, verticaal, soldeeraansluiting, nominale stroom: 1,5 A, contacten: 10, koperlegering

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Connectoren voor printplaten, verticaal, soldeeraansluiting, nominale stroom: 1,5 A, contacten: 10, koperlegering

De teksten voor dit artikel zijn automatisch vertaald.
