Name: HARTING 17011541204 Male connector Aantal rijen 7 1 stuk(s)
Brand: HARTING
SKU: 3001047
Availability: BackOrder

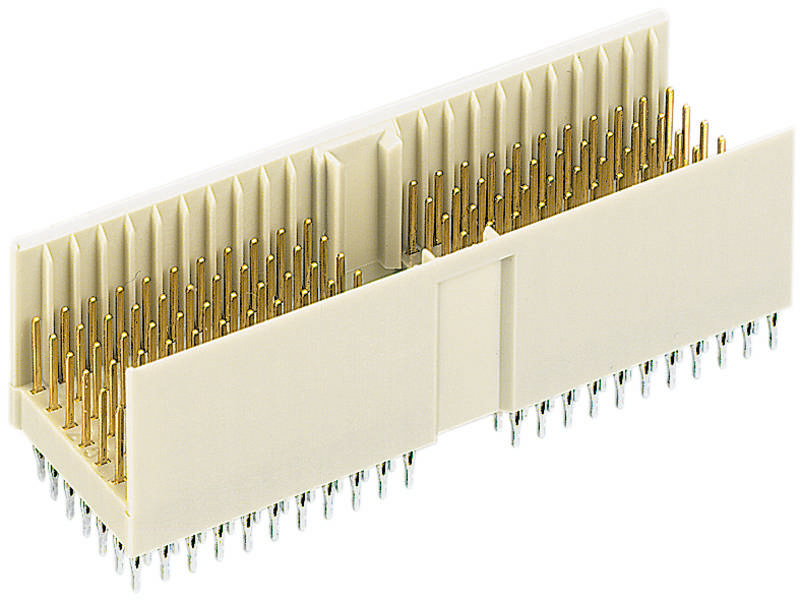

Een rechthoekige, crèmekleurige connector met talrijke gouden pinnen voor elektronische verbindingen.

Soortnaam

Male connector

Bouwtype

Recht

Rastermaat (RM)

2 mm

Inhoud

1 stuk(s)

Totaal aantal polen

154

Datasheet (PDF)

Leverbaar wo. 2 dec.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 19,00 / Stuk)

€ 19,00

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 154
Aantal rijen 7
Inhoud 1 stuk(s)

Technische specificaties

Serie: HAR-bus ® HM
Component: Messenbalk
Contactbeschrijving: Recht
Aansluitmethode: Inpersaansluiting
Soort verbinding: Moederbord to daughtercard
Aantal contacten: 154
Steekcontactrijen: 7
Raster, aansluitzijde: 2 mm
Nominale stroom: 1 A
Isolatieweerstand: >109 Ω
Doorgangsweerstand: ≤ 20 mΩ
Grenstemperatuur: -55 ... +125 °C
Testspanning Ueff: 0,75 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
Kleur inzet: Beige
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Nettogewicht: 15 g
Aanduiding: Model A
Raster, insteekzijde: 2 mm
CONTACTBEZETTING: C / B / AB / BC / ABC / B / C
Printplaatdikte: ≥ 1,4 mm
Steekkracht: ≤ 115,5 N
Uittrekkracht: ≤ 23,1 N
Gegevenssnelheid: ≤ 2500 Mbit/s.
Toepassingsgebied: CompactPCI Hot swap positie P1

Soortnaam: Male connector

Bouwtype: Recht

Totaal aantal polen: 154

Aantal rijen: 7

Rastermaat (RM): 2 mm

Nominale stroom: 1 A

Nominale stroom (afgerond): 1 A

Aansluiting: Indruk

Kleur (specifiek): Beige

Materiaal (behuizing): PA

Fabrikantnr.: 17011541204

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 17 01 154 1204

Doorgangsweerstand: 20 mΩ

Isolatieweerstand: 109 Ω

: Other

: 154

: Other

: -55-125 °C

: Other

: Press-in connection

: Other

: 2 mm

: 7

: 1.4 mm

: 2 mm

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Documenten en downloads

Datablad

Datablad 3001047 HARTING 17011541204 Male connector Aantal rijen 7 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3001047 HARTING 17011541204 Male connector Aantal rijen 7 1 stuk(s)

Omschrijving

Male connector, inpersaansluiting, nominale stroom: 1 A, contacten: 154, recht, koperlegering, edelmetaal via Ni insteekzijde, Ni aansluitzijde

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Male connector, inpersaansluiting, nominale stroom: 1 A, contacten: 154, recht, koperlegering, edelmetaal via Ni insteekzijde, Ni aansluitzijde
