HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV-analyzer Kalibratie (ISO)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Technische specificaties
- REFERENTIETEMPERATUUR: 23 °C ± 5 °C (73 °F ± 41 °F)
- Bedrijfstemperatuur: -10°C tot 50°C (14°F tot 122°F)
- Bedrijfsvochtigheid: <80% r.l. (Zonder condensatie)
- Opslagtemperatuur: -10°C tot 60°C (14°F tot 140°F)
- Vochtigheid van de lagers: <80% r.l. (Zonder condensatie)
- Maximale gebruikshoogte: 2000 m (6562 ft)
- Soortnaam
PV-analyzer
ISO
- Meetcategorie
CAT III 1000 V
- Afm.
(l x b x h) 235 x 165 x 75 mm
- Gewicht
1.2 kg
IP40
- Meetbereik (VDE)
Isolatieweerstand
Weerstand van de beschermingsgeleider
Spanning
Stroom
Temperatuur
Frequentie
Weerstand
- DIN-norm
DIN VDE 0126
- Weergave
Digitaal (LCD)
- Nauwkeurigheid
5 °C
- Breedte
165 mm
- Hoogte
75 mm
235 mm
- Testprocedure
Automatisch
- Aantal geheugenplaatsen
999
- Geheugen
Ja
- Type
PV-CHECKs One Photovoltaik-Installationstester
- Bijzonderheden
PV-systeemtest
Documenten en downloads
Datablad
Datablad 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV-analyzer Kalibratie (ISO)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV-analyzer Kalibratie (ISO)
Informatie
Informatie 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV-analyzer Kalibratie (ISO)
Omschrijving

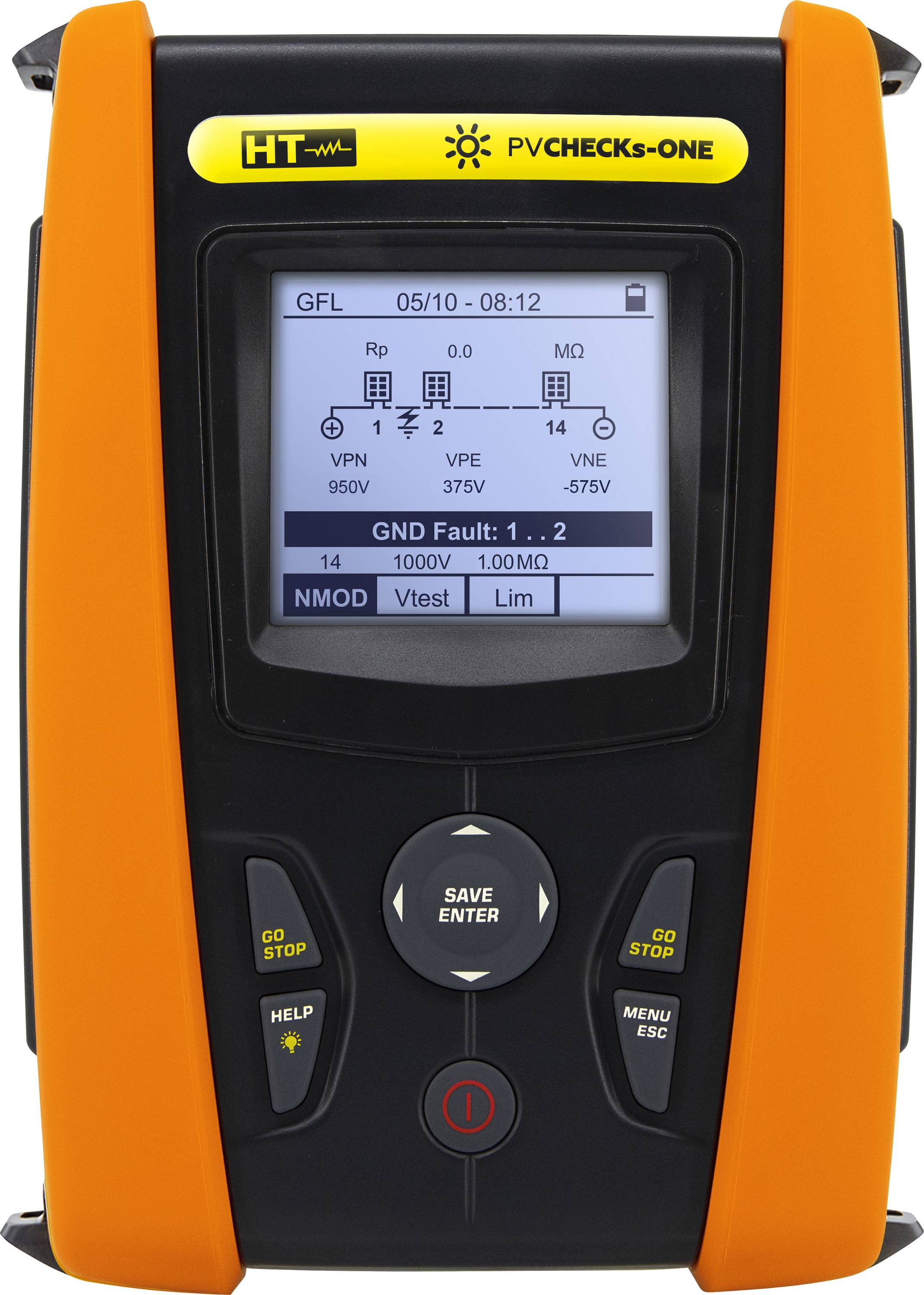

De PV-checks One is een installatietester voor fotovoltaïsche installaties, die in het 1000 V-vlak tot een kortsluitstroom van 30 A DC kan worden gebruikt en met de unieke isolatiemeting ook bij installaties met optimaliseren resp. Microwissel-omvormers nieuwe normen stelt!
PV-checks One is de complete oplossing voor het voldoen aan de IEC 62446-1-normen (DIN VDE 0126-23, deel 1 en deel 2 ) voor het opsporen van storingen, onderhoud en acceptatie van een PV-installatie.
PV-checks One voert bij zowel enkelzijdige als bifaciale PV-modules alle vereiste tests uit voor de inbedrijfstelling van een PV-installatie volgens IEC 62446-1 in automatische volgorde.
GO-STOP-TOETS
Met één druk op de GO-stopknop worden de volgende metingen achtereenvolgens uitgevoerd:
• Polariteitstest
• Gangbaarheid van de potentiaalcompensator
• Bepaling van de isolatieweerstanden Riso (ook bij aanwezige optimalisaties)
• Bepaling van de nullastspanning VOC tot 1000 V DC
• Bepaling van de kortsluitstroom ISC tot 30 A DC
Volgens en 62446-1 vergelijkt PV-checks One de rechte gemeten string met de eerder gemeten strings om spannings- en stroomverschillen te beoordelen die buiten de voorgeschreven toleranties liggen.
Door het meten van de zonnestraling (optionele referentiecel vereist) en de temperatuur van de PV-module (optionele temperatuursensor vereist) met de externe datalogger SOLAR 03 kan de PV-checks One de gemeten waarden van VOC-OPC en ISC-OPC op de STC (standaardtestomstandigheden: 1000 W/m², 25 °C, OP 1,5) optellen om deze vervolgens te vergelijken met de opgegeven nominale waarden uit de modulegegevensbladen van de fabrikant.
Na elke meting geeft de PV-checks ONE het resultaat van de meting op het display weer, met de bijbehorende beoordeling (OK/niet OK).
SPECIALE FUNCTIE GFL
Lokalisatie van de isolatiefout op een PV-string (Ground-Fault Location)
Naast het toepassingsgebied bij micro-omvormers en optimalisers, onderscheidt de PV-checks ONE zich door de GFL-functie voor het opsporen van storingen in de isolatie. Met behulp van de Ground Fault Locator (GFL)-functie kunnen isolatiefouten niet alleen in principe worden vastgesteld, maar ook nauwkeurig worden gelokaliseerd. De PV-checks One geeft de vermoedelijke positie van een storing binnen een string op het display aan.
De teksten voor dit artikel zijn automatisch vertaald.
PV-checks One is de complete oplossing voor het voldoen aan de IEC 62446-1-normen (DIN VDE 0126-23, deel 1 en deel 2 ) voor het opsporen van storingen, onderhoud en acceptatie van een PV-installatie.
PV-checks One voert bij zowel enkelzijdige als bifaciale PV-modules alle vereiste tests uit voor de inbedrijfstelling van een PV-installatie volgens IEC 62446-1 in automatische volgorde.
GO-STOP-TOETS
Met één druk op de GO-stopknop worden de volgende metingen achtereenvolgens uitgevoerd:
• Polariteitstest
• Gangbaarheid van de potentiaalcompensator
• Bepaling van de isolatieweerstanden Riso (ook bij aanwezige optimalisaties)
• Bepaling van de nullastspanning VOC tot 1000 V DC
• Bepaling van de kortsluitstroom ISC tot 30 A DC
Volgens en 62446-1 vergelijkt PV-checks One de rechte gemeten string met de eerder gemeten strings om spannings- en stroomverschillen te beoordelen die buiten de voorgeschreven toleranties liggen.
Door het meten van de zonnestraling (optionele referentiecel vereist) en de temperatuur van de PV-module (optionele temperatuursensor vereist) met de externe datalogger SOLAR 03 kan de PV-checks One de gemeten waarden van VOC-OPC en ISC-OPC op de STC (standaardtestomstandigheden: 1000 W/m², 25 °C, OP 1,5) optellen om deze vervolgens te vergelijken met de opgegeven nominale waarden uit de modulegegevensbladen van de fabrikant.
Na elke meting geeft de PV-checks ONE het resultaat van de meting op het display weer, met de bijbehorende beoordeling (OK/niet OK).
SPECIALE FUNCTIE GFL
Lokalisatie van de isolatiefout op een PV-string (Ground-Fault Location)
Naast het toepassingsgebied bij micro-omvormers en optimalisers, onderscheidt de PV-checks ONE zich door de GFL-functie voor het opsporen van storingen in de isolatie. Met behulp van de Ground Fault Locator (GFL)-functie kunnen isolatiefouten niet alleen in principe worden vastgesteld, maar ook nauwkeurig worden gelokaliseerd. De PV-checks One geeft de vermoedelijke positie van een storing binnen een string op het display aan.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
