HT Instruments PV SERVICE-PACK W3 Fotovoltaïsche multimeter Digitaal Datalogger CAT III 1000 V
EAN:
Fabrikantnummer:
Artikelnummer:
1 Set(s)
Aantal
Totaal (€ 5.296,69 / Stuk)
€ 5.296,69
excl. btw
Gratis verzending*
Slechts 1 Set(s) beschikbaar
Highlights & Details
Fotovoltaïsche multimeter PV SERVICE-PACK W3
- Meetcategorie: Meetcategorie (LoV): CAT III 1000 V
- Meetbereik V/AC: - , V/DC: 5.0 V - 1500 V
- Basisnauwkeurigheid (±) %:
- Multimeterkenmerk: Datalogger
Technische specificaties
5.0 V
- Soortnaam
Fotovoltaïsche multimeter
1500 V
0.1 A
15 A
- Interfaces
WiFi
- Hoogte
75 mm
- Breedte
165 mm
235 mm
- Gewicht
1200 g
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT III 1000 V
- Stroommeting
DC
- Type
PV SERVICE-PACK W3
- Weergave
Digitaal
- Afm.
(l x b x h) 235 x 165 x 75 mm
- Bijzonderheden
Datalogger
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2587908 HT Instruments PV SERVICE-PACK W3 Fotovoltaïsche multimeter Digitaal Datalogger CAT III 1000 V
Omschrijving

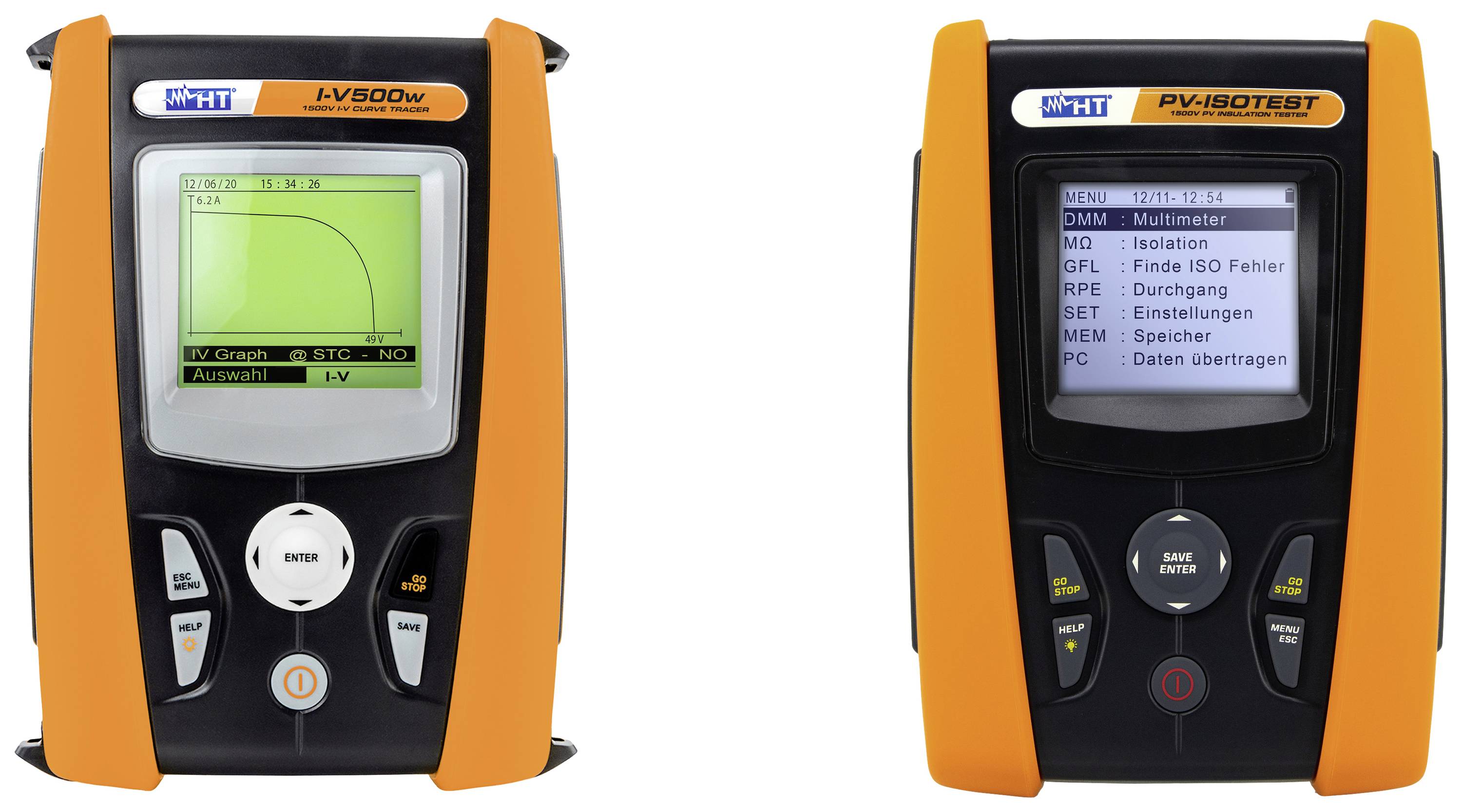

I-V500w
De I-V500w maakt de bepaling van de stroomspanningskarakteristiek van fotovoltaïsche afzonderlijke modules en van een modulestring tot max. 1500 V en 15 A. mogelijk Door een eenvoudige druk op de knop worden het actuele vermogen (MPP), het piekvermogen, de kortsluitstroom en de nullastspanning op de grafische weergave weergegeven en automatisch omgezet in standaardtestvoorwaarden (STC). Ook de gemeten en naar STC omgeroeste I-u en vermogenskarakteristiek worden weergegeven. Uit de vergelijking tussen de gemeten en vooraf ingestelde karakteristiek van de fabrikant (maximaal 35 modules met hun technische gegevens kunnen gelijktijdig in de moduledatabase van de I-V400w worden opgeslagen) kunnen direct conclusies worden getrokken over de actuele kwaliteitsstatus van de PV-modules. De meetgegevens en de karakteristiek kunnen na de meting met 3 referentienummers (installatie, string, modulenummer) en tekstcommentaar in de I-V400w worden opgeslagen en via de optisch geïsoleerde interface of via W-LAN naar de PC of iPad/tablet worden overgedragen en voor verdere bewerking (protocol) worden geanalyseerd. De I-V400w beschikt over een database met de kenmerken van de meest gangbare PV-modules. Deze database kan op elk moment door de gebruiker direct en via de PC-interface met de TOPVIEW*-software worden uitgebreid of bijgewerkt.
PV-checks
Met de PV-checks kunnen alle vereiste elektrische veiligheidstests op fotovoltaïsche systemen eenvoudig, veilig en normconform VDE 0126-23 (en 62446) worden uitgevoerd. De eenvoudige bediening (autosequence meetprocedure) maakt een veilige, betrouwbare en snelle uitvoering van alle vereiste metingen (automatische testprocedure) mogelijk: Kortsluitstroom → nullastspanning → isolatiemeting → meting van de laagohmmeting
SOLAR-02
Externe datalogger voor de registratie van de instraling en PV-moduletemperatuur, met kantelhoekmeetfunctie Incl. Batterijen, handboek, kalibratieprotocol
De teksten voor dit artikel zijn automatisch vertaald.
De I-V500w maakt de bepaling van de stroomspanningskarakteristiek van fotovoltaïsche afzonderlijke modules en van een modulestring tot max. 1500 V en 15 A. mogelijk Door een eenvoudige druk op de knop worden het actuele vermogen (MPP), het piekvermogen, de kortsluitstroom en de nullastspanning op de grafische weergave weergegeven en automatisch omgezet in standaardtestvoorwaarden (STC). Ook de gemeten en naar STC omgeroeste I-u en vermogenskarakteristiek worden weergegeven. Uit de vergelijking tussen de gemeten en vooraf ingestelde karakteristiek van de fabrikant (maximaal 35 modules met hun technische gegevens kunnen gelijktijdig in de moduledatabase van de I-V400w worden opgeslagen) kunnen direct conclusies worden getrokken over de actuele kwaliteitsstatus van de PV-modules. De meetgegevens en de karakteristiek kunnen na de meting met 3 referentienummers (installatie, string, modulenummer) en tekstcommentaar in de I-V400w worden opgeslagen en via de optisch geïsoleerde interface of via W-LAN naar de PC of iPad/tablet worden overgedragen en voor verdere bewerking (protocol) worden geanalyseerd. De I-V400w beschikt over een database met de kenmerken van de meest gangbare PV-modules. Deze database kan op elk moment door de gebruiker direct en via de PC-interface met de TOPVIEW*-software worden uitgebreid of bijgewerkt.
PV-checks
Met de PV-checks kunnen alle vereiste elektrische veiligheidstests op fotovoltaïsche systemen eenvoudig, veilig en normconform VDE 0126-23 (en 62446) worden uitgevoerd. De eenvoudige bediening (autosequence meetprocedure) maakt een veilige, betrouwbare en snelle uitvoering van alle vereiste metingen (automatische testprocedure) mogelijk: Kortsluitstroom → nullastspanning → isolatiemeting → meting van de laagohmmeting
SOLAR-02
Externe datalogger voor de registratie van de instraling en PV-moduletemperatuur, met kantelhoekmeetfunctie Incl. Batterijen, handboek, kalibratieprotocol
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- I-V500w
- I-u-karakteristiek meting tot 1500 V/15A
- vermogensmeting van de modules en strings
- nullastspanning (VOC) tot 1500 V
- kortsluitstroom (ISC) tot 15A
- overspanningscategorie:
- CAT III 300 V afmeting (LxBxH): 235x165x75 mm gewicht: 1200 g meting van de zonnestraling met zonnesensor temperatuurmeting van de modules en de omgeving
- displayweergave: Overzichtstabel van de belangrijkste elektrische parameters
- LCD-display met achtergrondverlichting
- PC-interface (USB) optisch geïsoleerd
- geïntegreerde WiFi-interface
- door de gebruiker gedefinieerd beheer van de interne moduledatabase
- auto Power off
- Help-menu op het displayPC-checks
- isolatieweerstandsmeting 250 / 500 / 1000 V DC
- met Riso enkele meting + of - tegen aarde
- doorgangstest / Laagohmmmeting RPE
- nullastspanningsmeting Uoc tot 1000 V DC
- kortsluitstroommeting ISC tot 15 A DC
- automatische weergave van de spanningspolariteit
- weergave van de resultaten OK / niet OK
- functietest & vermogensmeting DC tot 100 A
- datalogger functie
- DC rendement (optioneel met referentie-cel)
- temperatuurmeting (optioneel met sensor)
- Instralingsmeting (optioneel met referentie-cel)
- Incl. Meetwaardeopslag voor 999 metingen
- incl. USB-interface
- laagohmige meting / doorgangstest: 0,00 Ω: 199 Ω
- isolatiemeting 250 / 500 / 1000 V DC: 0,01 MΩ: 199 MΩ
- stroommeting DC: 0,1: 15 A
- spanningsmeting DC: 5,0: 999 V
- vermogensmeting: 0 W: 999 kW
- meetinterval van 5 sec tot 60 min selecteerbaar
- gewicht: 1200 g
- afmeting (lxbxh): 235x165x75 mm
- overspanningscategorie: CAT III 300 V - CAT III 1000 V.
Omvang van de levering
- I-V500w 1500 V DC-signaalanalysator
- PV-checks PV-installatietester
- Solar-02 datalogger
- PT300N temperatuursensor
- HT4004 stroomomvormer
- HT304N Duo referentiecel
- Meetsnoerset
- Krokodillenklemmen
- MC3 & MC4 aansluitadapter
- Protocolsoftware
- USB-aansluitkabel
- Gebruiksaanwijzing
- ISO9000 kalibratieprotocollen
- Stof- en waterdichte veiligheidskoffer
- Batterijen
