Name: Lastscheidingsschakelaar 4-polig 80 A 4x wisselcontact 690 V/AC Siemens 3KF14080LB11
Brand: Siemens
SKU: 1743661
Availability: BackOrder

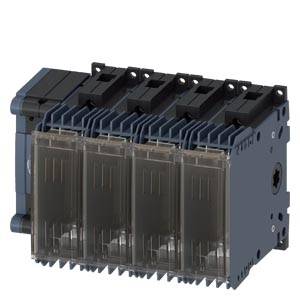

Afbeelding van een meerpolige contactor met vier transparante beschermkappen, geschikt voor industriële toepassingen en besturingssystemen.

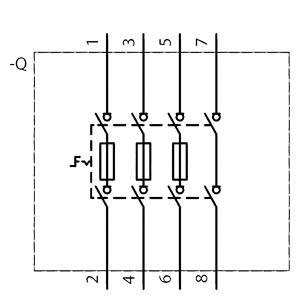

Een schakelschema toont een reeks van drie weerstanden en meerdere aansluitklemmen. Punten markeren de verbindingen van de leidingen.

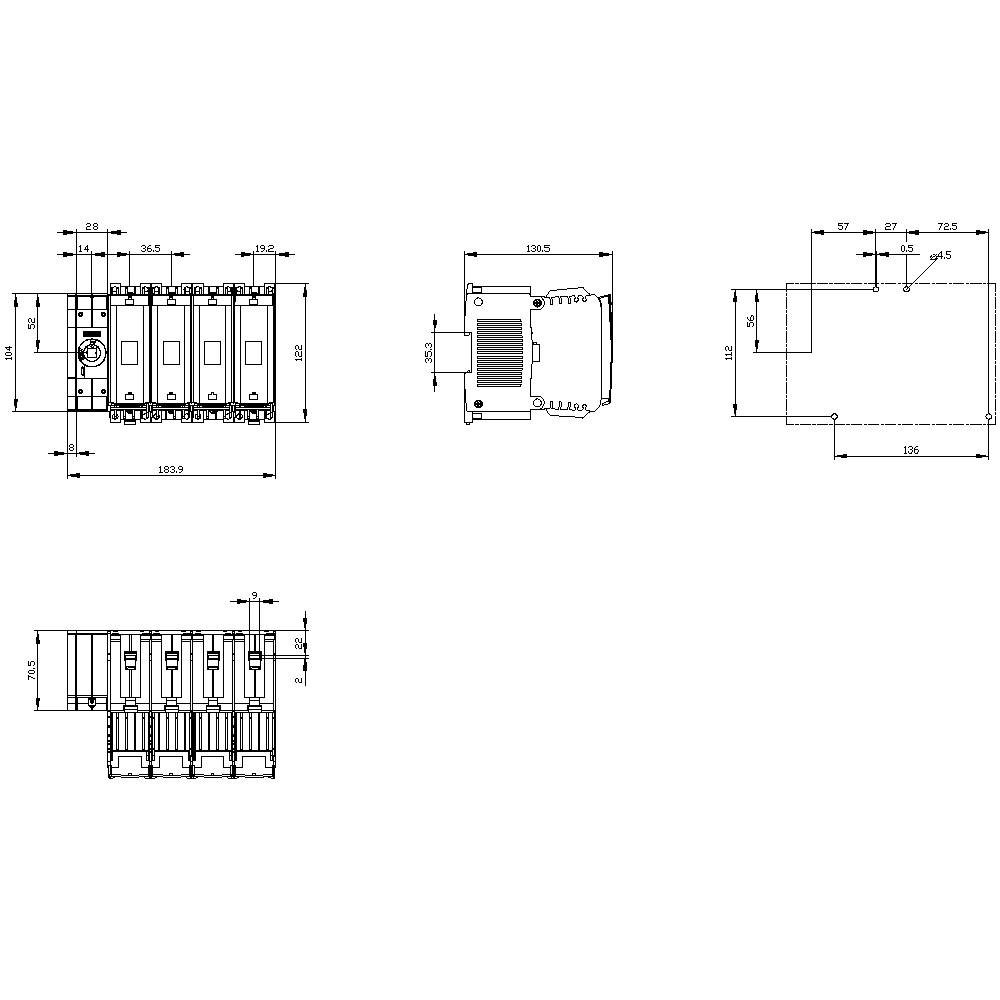

Technische tekening van een elektrische schakelaar met voor-, zij- en bovenaanzicht. Afmetingen en constructiedetails zijn weergegeven.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Nominale spanning

690 V/AC

Aantal polen

Nominale stroom (afgerond)

80 A

Contactsoort

4x wisselcontact

Datasheet (PDF)

Leverbaar di. 20 okt.

Aantal

Stuk(s)

Totaal (€ 276,86 / Stuk)

€ 276,86

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: IP20
Isolatiespanning: 1000 V
Omgevingstemperatuur: -25 °C - +70 °C
Bestand tegen spanningspieken tot 12 kV
Mechanische levensduur: 15.000
Elektrische levensduur: 10.000
Bevestiging: vloermontage en klikbevestiging op een DIN-rail van 35 mm
Uitvoering van de elektrische aansluiting: frameklem
Afmetingen van Lastscheiding schakelaar: 1
Vermogensverlies: 33.9 W

Soortnaam: Lastscheidingsschakelaar

: 4x wisselcontact

Voedingsspanning: 690 V/AC

Nominale spanning: 690 V/AC

Aantal polen: 4

Afm.: (b x h x d) 185.5 x 122 x 130.5 mm

Nominale stroom: 80 A

Nominale stroom (afgerond): 80 A

Uitvoering: Lastscheidingsschakelaar met zekeringen 3KF

Breedte: 185.5 mm

Hoogte: 122 mm

Diepte: 130.5 mm

: Other

: 80 A

: 4

: 100 kA

: IP20

: NH000, NH00

: FALSE

: Frame clamp

: TRUE

: Other

: TRUE

: TRUE

: 37 kW

: 2.5 kA

: TRUE

: FALSE

: TRUE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1743661 Lastscheidingsschakelaar 4-polig 80 A 4x wisselcontact 690 V/AC Siemens 3KF14080LB11

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1743661 Lastscheidingsschakelaar 4-polig 80 A 4x wisselcontact 690 V/AC Siemens 3KF14080LB11

Omschrijving

Lastscheidingsschakelaar met zekering 80 A, maat 1, 4-polig voor NH-zekering maat 000 bediening links vooraan basisapparaat zonder handgreep aansluitklem. Lastscheider met zekeringen 3KF als hoofd-, noodstop- of reparatieschakelaar. Lastscheidingsschakelaar met zekeringen 3KF maken het mogelijk nominale stroom tussen 32 en 800 A in- en uit te schakelen, afhankelijk van de maat. Bovendien bieden ze een veiligheidsscheiding voor alle laagspanningscircuits. Lastscheidingsschakelaars met zekeringen 3KF zijn geoptimaliseerd voor veeleisende toepassingen waarbij NH-zekeringen worden gebruikt. 1) Variabel inzetbare lastscheidingsschakelaar met deurkoppeling of directe aandrijving in vijf maten. 2) Eenvoudig uitbreiden van de functies door overvloedige accessoires. 3) Betrouwbare bescherming tegen stroomongevallen door afsluitfunctie, aanraakbeveiliging en automatisch vergrendelde veiligheidsafdekking in ingeschakelde toestand. 4) Robuuste techniek met hoge kortsluitvastheid voor een hoge systeembeschikbaarheid. 5) Snelle montage op DIN-rails bij maten tot 80 A. 6) Efficiënte techniek door uitgebreide CAx-gegevens. 7) Veilige bescherming ook voor windturbines tot 690 V + 10%.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
