Name: Lastscheidingsschakelaar Rood, Geel 6-polig 16 mm² 32 A 1x NO, 1x NC 690 V/AC Siemens 3LD22654VD53
Brand: Siemens
SKU: 1743167
Availability: InStock

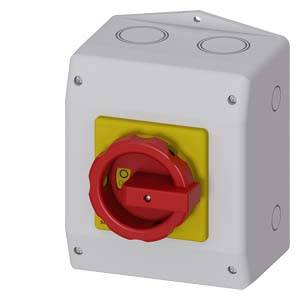

Een rode, draaibare noodstopschakelaar op een grijze achtergrond. De schakelaar bevindt zich op een geel vierkant.

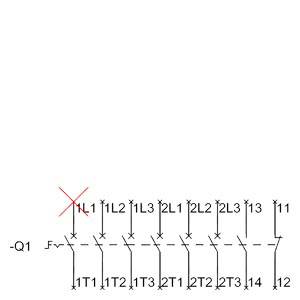

Schema van een elektrische schakeling met symbolisch weergegeven relais en verbindingen. Links: doorstreept symbool '1L1'.

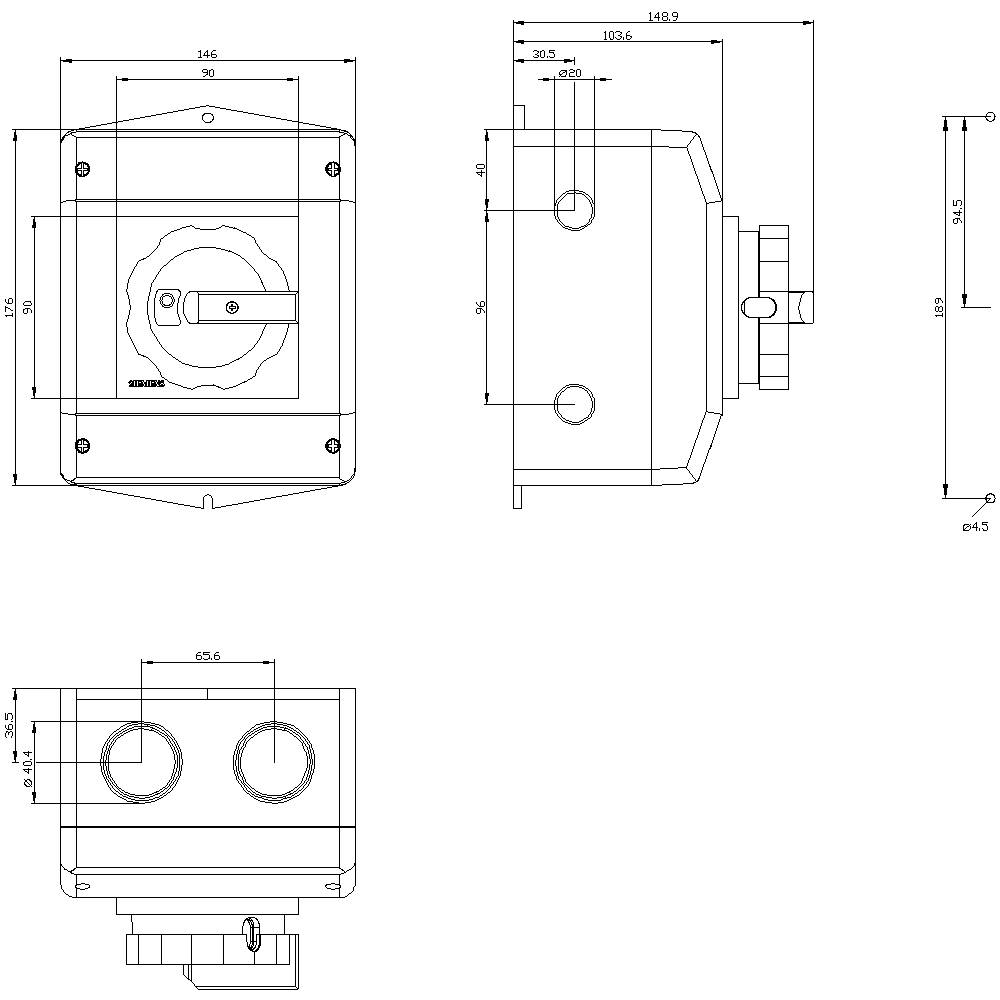

Technische tekening van een rechthoekige behuizing met cirkelvormige uitsparing. Afmetingen en aanzichten van voor, zij- en bovenkant zijn weergegeven.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Nominale spanning

690 V/AC

Aantal polen

Nominale stroom (afgerond)

32 A

Contactsoort

1x NO

1x NC

Datasheet (PDF)

Leverbaar vr. 16 okt.

Aantal

Stuk(s)

Totaal (€ 128,09 / Stuk)

€ 128,09

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Veiligheidsklasse: IP65
Isolatiespanning: 690 V
Bedrijfsfrequentie: 50/60 Hz
Omgevingstemperatuur: -25 °C - +55 °C
Bestand tegen spanningspieken tot 6 kV
Mechanische levensduur: 100000
Elektrische levensduur: 6000
Kleur van de elements: rood
Afmetingen van Lastscheiding schakelaar: 2
Vermogensverlies: 10.8 W

Soortnaam: Lastscheidingsschakelaar

: 1x NO
1x NC

Voedingsspanning: 690 V/AC

Nominale spanning: 690 V/AC

Kleur (specifiek): Rood
Geel

Doorsnede: 16 mm²

Aantal polen: 6

Afm.: (b x h x d) 146 x 188 x 149 mm

Nominale stroom: 32 A

Nominale stroom (afgerond): 32 A

Uitvoering: Noodstopschakelaar

Breedte: 146 mm

Hoogte: 188 mm

Diepte: 149 mm

: 10 kW

: 1

: 1

: 32 A

: 6

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.64 kA

: Red

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 32 A

: FALSE

: 22

: Other

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Doorsnede

Aantal polen

Nominale spanning

3-polig 35 mm² 63 A 1x NO, 1x NC 690 V/AC Siemens 3LD25551TP000AE8

Artikelnummer:1744180

Leverbaar vr. 16 okt.

Conrad Electronic

63 A

35 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 709,92^*

Lastscheidingsschakelaar 3-polig 16 mm² 16 A 1x NO, 1x NC 690 V/AC Siemens 3LD30101TK05

Artikelnummer:1744386

Leverbaar vr. 16 okt.

Conrad Electronic

16 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 37,18^*

Lastscheidingsschakelaar 3-polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Artikelnummer:1744384

Leverbaar vr. 16 okt.

Conrad Electronic

16 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 28,09^*

Lastscheidingsschakelaar 3-polig 16 mm² 25 A 1x NO, 1x NC 690 V/AC Siemens 3LD31101TK05

Artikelnummer:1703073

Leverbaar vr. 23 okt.

Conrad Electronic

25 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Lastscheidingsschakelaar 3-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikelnummer:1699137

Leverbaar vr. 16 okt.

Conrad Electronic

25 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 37,18^*

Lastscheidingsschakelaar 3-polig 16 mm² 32 A 1x NO, 1x NC 690 V/AC Geleidertype = L Siemens 3LD32101TK05

Artikelnummer:1741547

Leverbaar vr. 23 okt.

Conrad Electronic

32 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Lastscheidingsschakelaar 3-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Artikelnummer:1748476

Leverbaar vr. 16 okt.

Conrad Electronic

32 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 33,88^*

Lastscheidingsschakelaar 3-polig 16 mm² 40 A 1x NO, 1x NC 690 V/AC Siemens 3LD33101TK05

Artikelnummer:1741759

Leverbaar vr. 23 okt.

Conrad Electronic

40 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 72,72^*

Lastscheidingsschakelaar 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikelnummer:1741757

Leverbaar vr. 16 okt.

Conrad Electronic

40 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 57,84^*

Lastscheidingsschakelaar 3-polig 16 mm² 63 A 1x NO, 1x NC 690 V/AC Siemens 3LD34101TK05

Artikelnummer:1741792

Leverbaar vr. 23 okt.

Conrad Electronic

63 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 72,72^*

Documenten en downloads

Datablad

Datablad 1743167 Lastscheidingsschakelaar Rood, Geel 6-polig 16 mm² 32 A 1x NO, 1x NC 690 V/AC Siemens 3LD22654VD53

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1743167 Lastscheidingsschakelaar Rood, Geel 6-polig 16 mm² 32 A 1x NO, 1x NC 690 V/AC Siemens 3LD22654VD53

Omschrijving

SENTRON, lastscheidingsschakelaar 3LD, noodstopschakelaar, 6-polig, IU: 32 A, bedrijfsprestaties / bij AC-23 A bij 400 V: 11,5 kW, isolatiemasting voor metrische schroefverbindingen, 1Ö, 1S, draaiaandrijving, rood/geel hoofd- en NOODSTOPSCHAKELAAR SENTRON 3LD2 voor het veilig uitschakelen van lasten in veel gebieden, zoals draaistroommotoren, airco- en ventilatiesystemen, in machines voor het bewerken en verwerken van machines en transportinstallaties, in de chemische of de voedings- en drankenindustrie.
Modulaire opbouw, snelle eenvoudige montage van hulpschakelaars, N-PE-klem of 4- polig Optimale netscheiding van 16 A tot 250 A door de afsluitbaarheid van de draaiaandrijving. Beschermingsklasse tot IP 65 met ingekapselde behuizing voor toepassingen buitenshuis. Veelzijdig en wereldwijd te gebruiken dankzij internationale IEC-, UL- en scheepsbouw-goedkeuringen.
De hoofd- en noodstopschakelaars 3LD zijn verkrijgbaar in verschillende varianten voor frontbevestiging, montageplaten, DIN-rails of verdeelkasten, naar keuze met directe of deurkoppelingsdraaiknopbediening. Bij 3LD2 zijn ook varianten voor gelijkstroomtoepassingen beschikbaar.
Hoofd- en noodstopschakelaar 3LD – geïntegreerde veiligheid voor gebruikers en systemen.
