Name: Lastscheidingsschakelaar Zwart 4-polig 16 mm² 16 A 1x NO, 1x NC 690 V/AC Geleidertype = N Siemens 3LD30301TL11
Brand: Siemens
SKU: 1744390
Availability: BackOrder

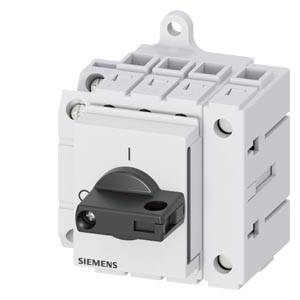

Een driefasige hoofdschakelaar van Siemens met een zwarte hefboombediening, geschikt voor industriële toepassingen.

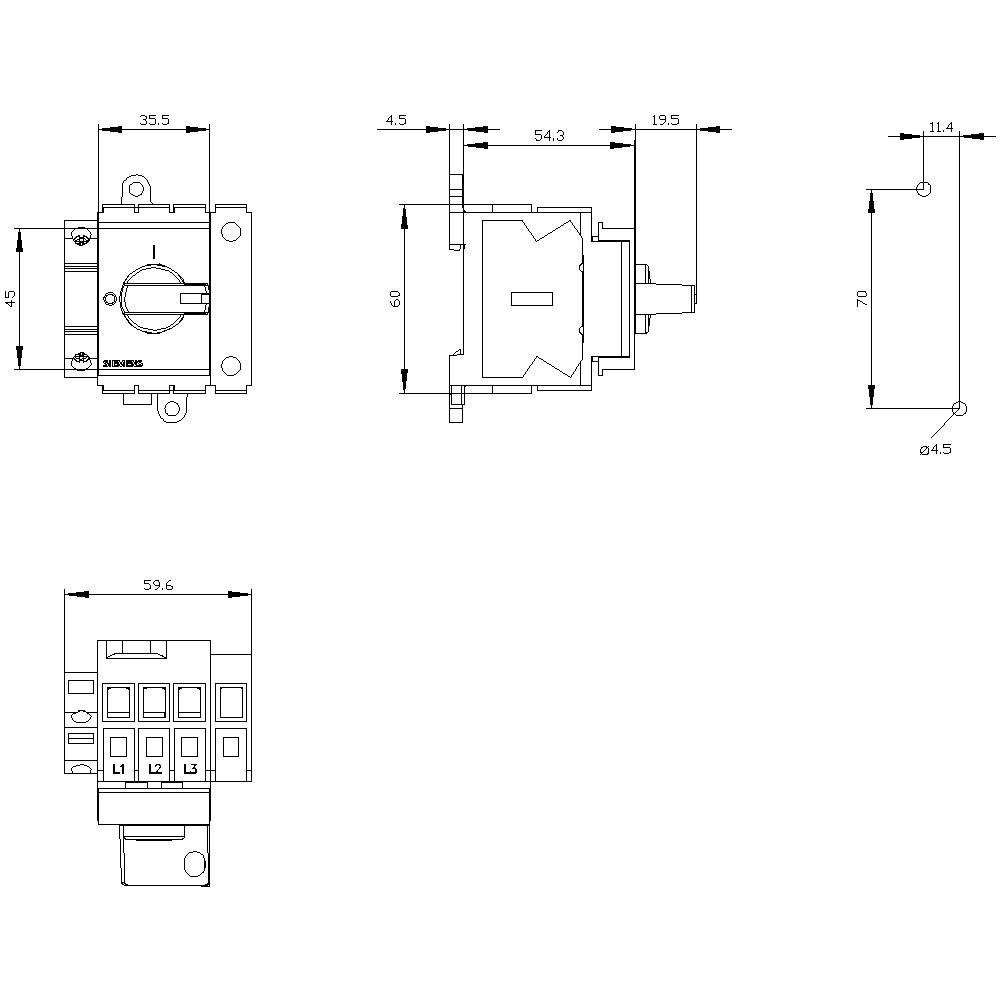

Technische tekening van een elektronisch onderdeel met maatvoering in millimeters. Bevat hoogte-, breedte- en dieptemetingen voor nauwkeurige positionering.

1/2

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Nominale spanning

690 V/AC

Aantal polen

Nominale stroom (afgerond)

16 A

Contactsoort

1x NO

1x NC

Datasheet (PDF)

Leverbaar vr. 23 okt.

Aantal

Stuk(s)

Totaal (€ 40,49 / Stuk)

€ 40,49

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: IP40
Isolatiespanning: 690 V
Bedrijfsfrequentie: 50/60 Hz
Omgevingstemperatuur: -25 °C - +55 °C
Bestand tegen spanningspieken tot 6 kV
Mechanische levensduur: 100000
Elektrische levensduur: 6000
Kleur van de elements: zwart
Vermogensverlies: 2 W

Soortnaam: Lastscheidingsschakelaar

: 1x NO
1x NC

Voedingsspanning: 690 V/AC

Nominale spanning: 690 V/AC

Kleur (specifiek): Zwart

Doorsnede: 16 mm²

Aantal polen: 4

Afm.: (b x h x d) 60 x 60 x 77 mm

Nominale stroom: 16 A

Nominale stroom (afgerond): 16 A

Uitvoering: Hoofdschakelaar

Geleidertype: N

Breedte: 60 mm

Hoogte: 60 mm

Diepte: 77 mm

: 6 kW

: 1

: 1

: 16 A

: 4

: IP40

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Wing knob

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.5 kA

: Black

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: FALSE

: 16

: Other

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Doorsnede

Aantal polen

Nominale spanning

3-polig 35 mm² 63 A 1x NO, 1x NC 690 V/AC Siemens 3LD25551TP000AE8

Artikelnummer:1744180

Leverbaar vr. 16 okt.

Conrad Electronic

63 A

35 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 709,92^*

Lastscheidingsschakelaar 3-polig 16 mm² 16 A 1x NO, 1x NC 690 V/AC Siemens 3LD30101TK05

Artikelnummer:1744386

Leverbaar vr. 16 okt.

Conrad Electronic

16 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 37,18^*

Lastscheidingsschakelaar 3-polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Artikelnummer:1744384

Leverbaar vr. 16 okt.

Conrad Electronic

16 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 28,09^*

Lastscheidingsschakelaar 3-polig 16 mm² 25 A 1x NO, 1x NC 690 V/AC Siemens 3LD31101TK05

Artikelnummer:1703073

Leverbaar vr. 23 okt.

Conrad Electronic

25 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Lastscheidingsschakelaar 3-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikelnummer:1699137

Leverbaar vr. 16 okt.

Conrad Electronic

25 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 37,18^*

Lastscheidingsschakelaar 3-polig 16 mm² 32 A 1x NO, 1x NC 690 V/AC Geleidertype = L Siemens 3LD32101TK05

Artikelnummer:1741547

Leverbaar vr. 23 okt.

Conrad Electronic

32 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Lastscheidingsschakelaar 3-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Artikelnummer:1748476

Leverbaar vr. 16 okt.

Conrad Electronic

32 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 33,88^*

Lastscheidingsschakelaar 3-polig 16 mm² 40 A 1x NO, 1x NC 690 V/AC Siemens 3LD33101TK05

Artikelnummer:1741759

Leverbaar vr. 23 okt.

Conrad Electronic

40 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 72,72^*

Lastscheidingsschakelaar 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikelnummer:1741757

Leverbaar vr. 16 okt.

Conrad Electronic

40 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 57,84^*

Lastscheidingsschakelaar 3-polig 16 mm² 63 A 1x NO, 1x NC 690 V/AC Siemens 3LD34101TK05

Artikelnummer:1741792

Leverbaar vr. 23 okt.

Conrad Electronic

63 A

16 mm²

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 72,72^*

Documenten en downloads

Datablad

Datablad 1744390 Lastscheidingsschakelaar Zwart 4-polig 16 mm² 16 A 1x NO, 1x NC 690 V/AC Geleidertype = N Siemens 3LD30301TL11

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1744390 Lastscheidingsschakelaar Zwart 4-polig 16 mm² 16 A 1x NO, 1x NC 690 V/AC Geleidertype = N Siemens 3LD30301TL11

Omschrijving

Lastscheidingsschakelaar 3LD3, IU 16 A hoofdschakelaar 3-polig + N nominaal werkvermogen bij AC-23 A bij 400V 7,5kW verdeelstuk inbouw basisschakelaar met knieaandrijving zwart met hulpschakelaar 1OE+1S hoofd- en NOODSTOPSCHAKELAAR SENTRON 3LD3 voor het veilig uitschakelen van lasten in vele gebieden, bijv. voor draaistroommotoren, airco- en ventilatiesystemen, in besturings- of schakelkasten, met name voor kleine machines zoals zagen, compressoren, pompen, betonmachines, boormachines, frezen of houtbewerkingsmachines.
Modulaire opbouw, snelle eenvoudige montage van hulpschakelaars, N-PE-klem of 4- polig Optimale netscheiding van 16 A tot 63 A door de afsluitbaarheid van de draaiaandrijving. Veelzijdig inzetbaar dankzij internationale goedkeuringen. Een mechanische maat voor vijf elektrische bouwgroottes.
De hoofd- en noodstopschakelaars 3LD zijn verkrijgbaar in verschillende varianten voor frontbevestiging, montageplaten, DIN-rails of verdeelkasten, naar keuze met directe of deurkoppelingsdraaiknopbediening. Bij 3LD2 zijn ook varianten voor gelijkstroomtoepassingen beschikbaar.
Hoofd- en noodstopschakelaar 3LD – geïntegreerde veiligheid voor gebruikers en systemen.
