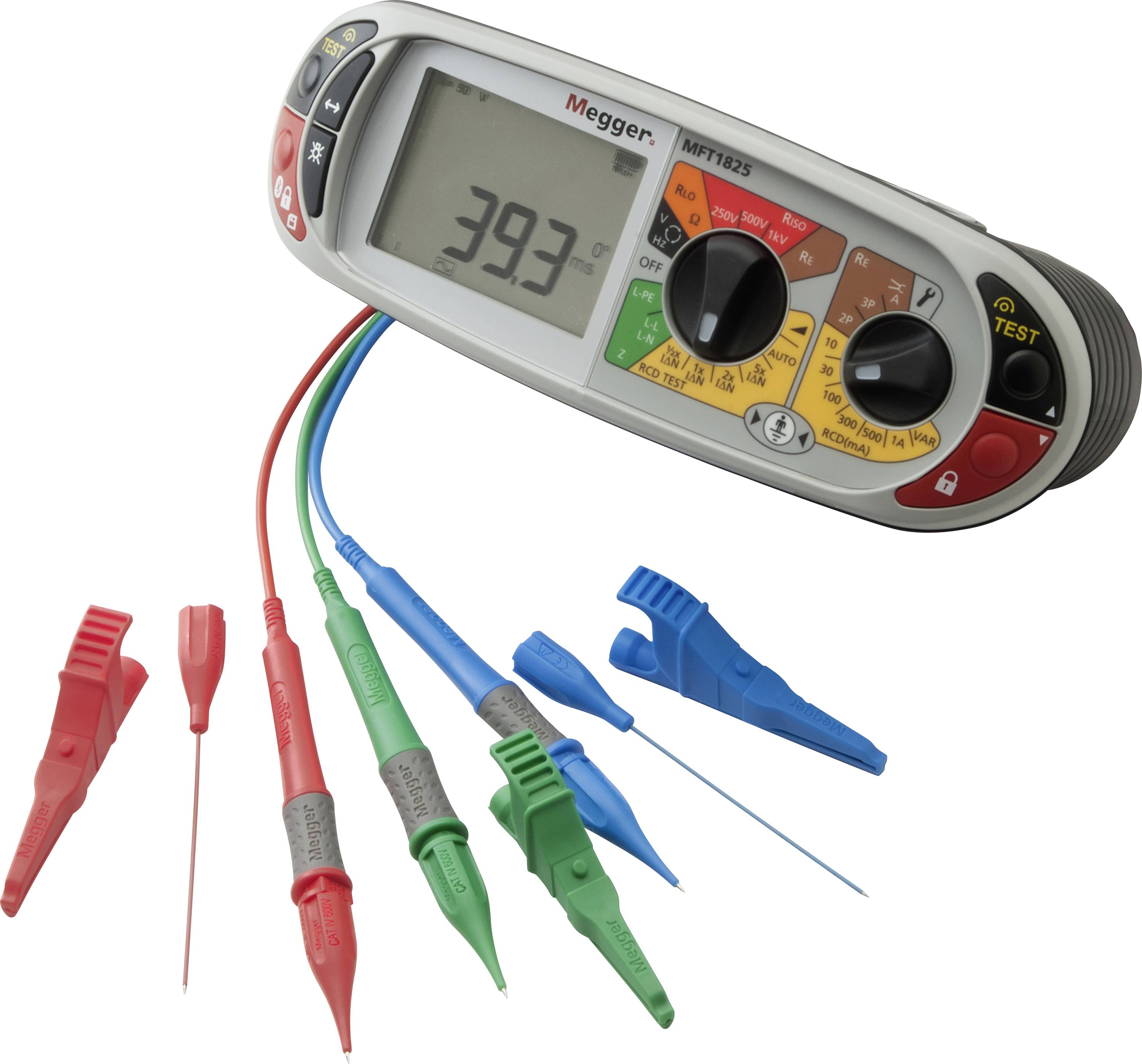

Megger Multifunktionstester MFT1825-CH-DE/FR/IT Installatietesterset
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Technische specificaties
- Soortnaam
Installatietesterset
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT IV 300 V
CAT III 600 V
- Interfaces
Bluetooth
- Afm.
(l x b x h) 235 x 85 x 150 mm
- Gewicht
1 kg
IP54
- Meetbereik (VDE)
Lusimpedantie
Aardingsweerstand
Spanning
- Breedte
85 mm
- Hoogte
150 mm
235 mm
- Testprocedure
Automatisch
- Type
Multifunktionstester MFT1825-CH-DE/FR/IT
- Bijzonderheden
RCD/FI test
Documenten en downloads
Datablad
Datablad 3773762 Megger Multifunktionstester MFT1825-CH-DE/FR/IT Installatietesterset
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3773762 Megger Multifunktionstester MFT1825-CH-DE/FR/IT Installatietesterset
Omschrijving
De MFT1800 serie bestaat uit drie instrumenten voor het testen van elektrische laagspanningsinstallaties. MFT1800 heeft alle vereiste testfuncties voor de vereiste certificering van commerciële en vastbedrade installaties in de thuisruimte:
Testfuncties en meetbereiken
Systeemspannings- en systeemfrequentiemeting (werkelijke effectieve waarde)
Isolatietest met 100 V, 250 V, 500 V en 1000 V met ingangsbescherming tegen externe spanningen tot 600 V, zelfs bij isolatieduurtests
Doorgangsweerstand met 200 mA of 15 mA teststroom
Automatisch - de TESTKNOP hoeft niet ingedrukt te worden, beide handen blijven vrij
Weerstandsbereik 0,01 Ω tot 100 kΩ snel doorgangsnummer met instelbare drempels
Schuurtest zonder activering
Test van het aardlussen
Bereik voor twee en drie-draads-lusweerstand zonder FI/RCD's te activeren
2-draads hoge stroomsterkte met buitengeleider naar buitengeleider
Berekening van de mogelijke kortsluitstroom tot 40 kA fase tegen fase hoogste resolutie
FI/RCD-tests omvatten:
Type AC, A, S, B en programmeerbare FI/RCD's
1/2 x I, 1 x I, 2 x I en 5 x I
3-fasige FI/RCD's
Snelle railcontrole
Automatische controle
Weergave van de foutspanning/contactspanning
Aardingstests
2-pol.-methode,
3-polige methode
Veiligheid en apparaatspecificatie
Alle MFT1800-instrumenten zijn gespecificeerd voor CAT IV 300V en dus voor aansluiting op laagspanningssystemen zonder beveiligingsinrichting. Ze kunnen op elk punt in het systeem tot aan de transformator veilig worden aangesloten, eventueel daar optredende hoge transiënten tot de in IEC 61010 CAT IV vastgelegde grenzen kunnen MFT1800 in geen geval beschadigen.

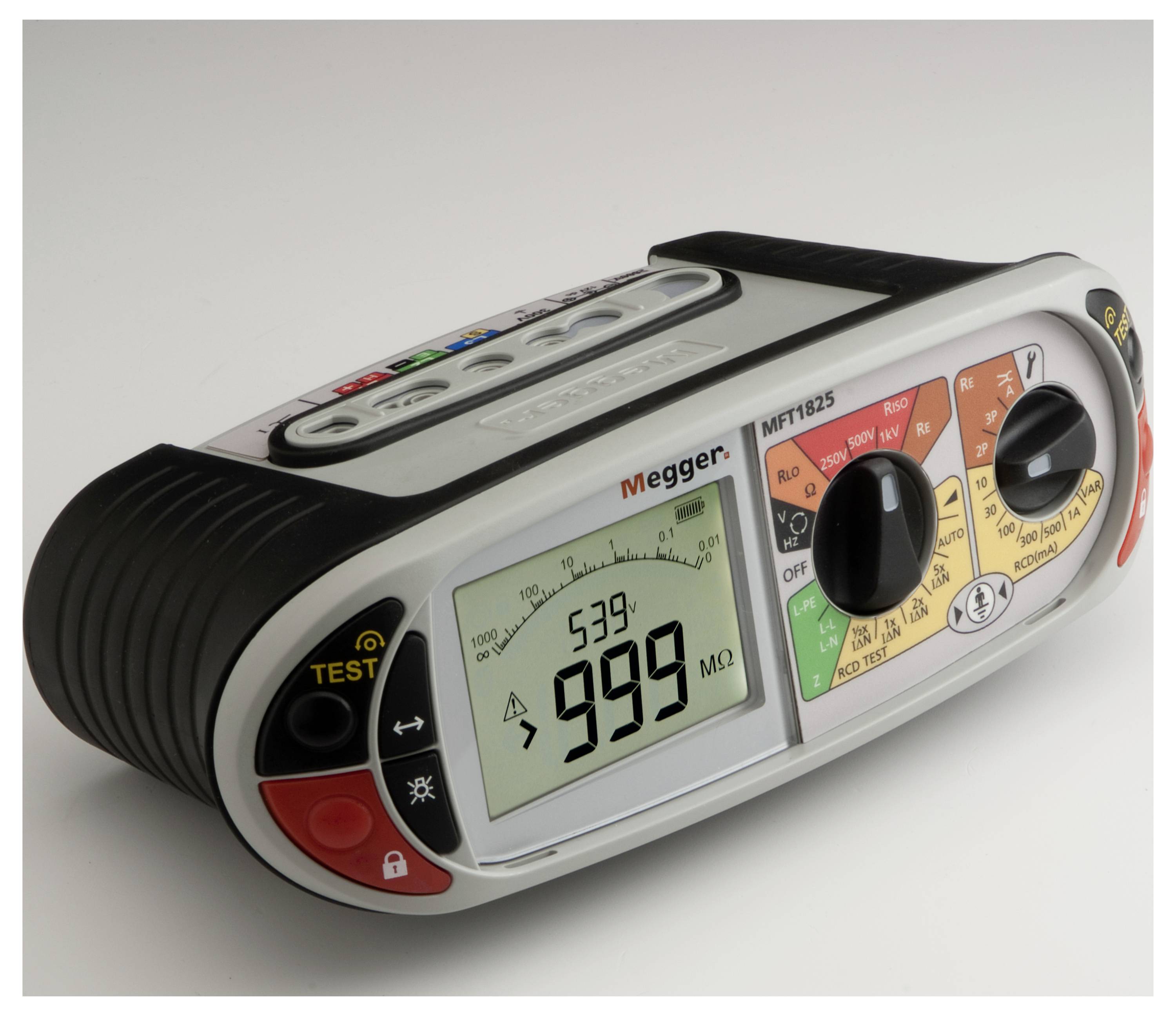

Design en bedieningscomfort
Door het moderne design kan de MFT1800 op de vloer, in het stellingvak, op een platform staand, met de band op het lichaam of in de hand worden gebruikt.
Met de dubbel aanwezige testtoetsen kan de MFT1800 met de rechter- of linkerhand eenvoudig worden bediend.
Met de handige, kleurgecodeerde draaischakelaars is de bediening eenvoudig en snel, de keuze van een verkeerde functie of een verkeerd bereik wordt voorkomen.
De teksten voor dit artikel zijn automatisch vertaald.
Testfuncties en meetbereiken
Systeemspannings- en systeemfrequentiemeting (werkelijke effectieve waarde)
Isolatietest met 100 V, 250 V, 500 V en 1000 V met ingangsbescherming tegen externe spanningen tot 600 V, zelfs bij isolatieduurtests
Doorgangsweerstand met 200 mA of 15 mA teststroom
Automatisch - de TESTKNOP hoeft niet ingedrukt te worden, beide handen blijven vrij
Weerstandsbereik 0,01 Ω tot 100 kΩ snel doorgangsnummer met instelbare drempels
Schuurtest zonder activering
Test van het aardlussen
Bereik voor twee en drie-draads-lusweerstand zonder FI/RCD's te activeren
2-draads hoge stroomsterkte met buitengeleider naar buitengeleider
Berekening van de mogelijke kortsluitstroom tot 40 kA fase tegen fase hoogste resolutie
FI/RCD-tests omvatten:
Type AC, A, S, B en programmeerbare FI/RCD's
1/2 x I, 1 x I, 2 x I en 5 x I
3-fasige FI/RCD's
Snelle railcontrole
Automatische controle
Weergave van de foutspanning/contactspanning
Aardingstests
2-pol.-methode,
3-polige methode
Veiligheid en apparaatspecificatie
Alle MFT1800-instrumenten zijn gespecificeerd voor CAT IV 300V en dus voor aansluiting op laagspanningssystemen zonder beveiligingsinrichting. Ze kunnen op elk punt in het systeem tot aan de transformator veilig worden aangesloten, eventueel daar optredende hoge transiënten tot de in IEC 61010 CAT IV vastgelegde grenzen kunnen MFT1800 in geen geval beschadigen.
Design en bedieningscomfort
Door het moderne design kan de MFT1800 op de vloer, in het stellingvak, op een platform staand, met de band op het lichaam of in de hand worden gebruikt.
Met de dubbel aanwezige testtoetsen kan de MFT1800 met de rechter- of linkerhand eenvoudig worden bediend.
Met de handige, kleurgecodeerde draaischakelaars is de bediening eenvoudig en snel, de keuze van een verkeerde functie of een verkeerd bereik wordt voorkomen.
De teksten voor dit artikel zijn automatisch vertaald.

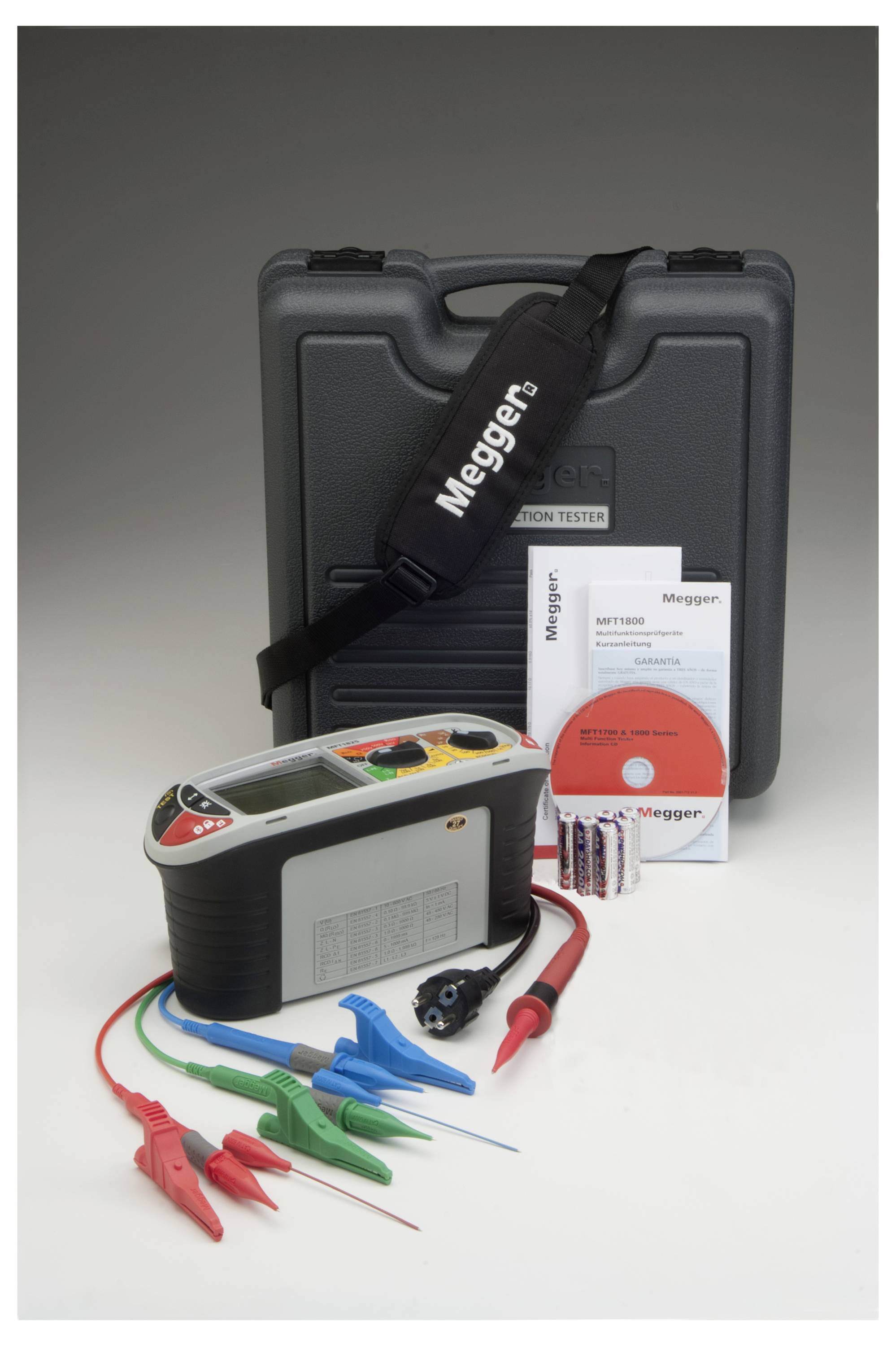

Omvang van de levering
- MFT-1825 + gedrukte beknopte handleiding
- Schouderriem met "Megger"-indruk
- 3-leidingenset met testpennen en klemmen
- Voedingskabel
- Acculaadapparaat
- Kalibratiecertificaat schakeltastkop
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
