Name: Phoenix Contact 1861962 Printklem 1.5 mm² Aantal polen 5 Groen 95 stuk(s)
Brand: Phoenix Contact
SKU: 2209488
Availability: InStock

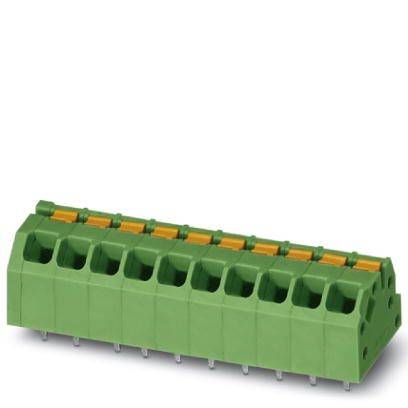

Groene elektrische stekerverbindingsklem met acht aansluitplaatsen en oranje hendels, geschikt voor printplaat montage.

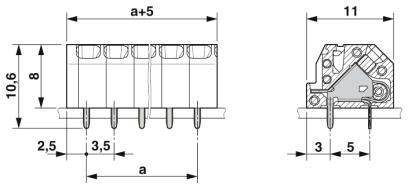

Technische tekening van een stekkerverbinding met afmetingen: 10,6 hoogte, a+5 breedte, 11 diepte; gaten bij 2,5, 3,5 en 5 mm in de diepte.

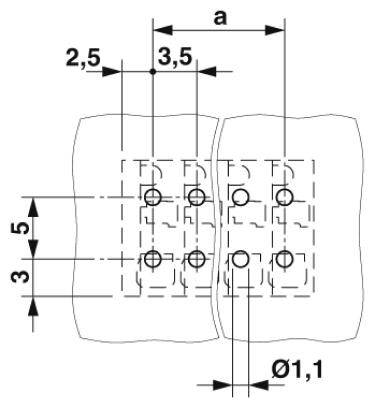

Technische Tekening: Twee aangrenzende rechthoekige gebieden, elk met een 3x3 raster van boorgaten. Afmetingen: 3,5 mm, 2,5 mm, gatkdiameter 1,1 mm.

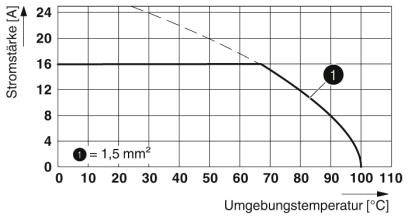

Diagram toont stroomsterkte in ampère uitgezet tegen omgevingstemperatuur in graden Celsius. Curve daalt van 18A bij 0°C naar 0A bij 100°C. Lijn markeert draaddiameter van 1,5 mm².

1/4

Afbeelding vergelijkbaar

Soortnaam

Printklem

Rastermaat (RM)

3.5 mm

Aantal polen per rij

Aantal polen

Aansluiting

Push-In-klem

Datasheet (PDF)

Leverbaar vr. 23 okt.

58 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 95 stuk(s))

Set(s)

Totaal (€ 115,69 / Stuk)

€ 115,69

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Printplaatklem

Aantal rijen: 1
Inhoud: 95 stuk(s)

Technische specificaties

Montagemethode: golfsolderen
Aantal aansluitingen: 5
Oppervlaktestructuur: schmelztauchverzinnt
Metalen oppervlak soldeergebied (bovenlaag): tin (2 - 4 μm sn)
Isolatiemateriaal: PA
Isolatiemateriaalgroep: I
Bouwhoogte (hoogte zonder soldeerpin): 8 mm
Pinlengte: 2,6 mm
Penafmetingen: 0,75 x 0,3 mm
Ontwerpspanningspiek (III/3): 2,5 kV
Frequentie: 10 - 150 - 10 Hz
Nominale diameter: 1.5 mm²

Type: SPTAF 1/ 5-3,5-IL

Soortnaam: Printklem

Bijzonderheden: Met push-in-veeraansluiting

Rastermaat (RM): 3.5 mm

Aantal rijen: 1

Aantal polen per rij: 5

Aantal polen: 5

Striplengte (max.): 8 mm

Aansluiting: Push-In-klem
Print

Nominale stroom: 16 A

Doorsnede flexibel (min.): 0.2 mm²

Nominale stroom (afgerond): 16 A

Doorsnede massief (min.): 0.2 mm²

Doorsnede flexibel (max.): 1.5 mm²

Doorsnede massief (max.): 1.5 mm²

AWG (min.): 24

AWG (max.): 16

Contactmateriaal: Cu-legering, vertind

Materiaal (behuizing): PA

Kleur (specifiek): Groen

Fabrikantnr.: 1861962

Inhoud: 95 stuk(s)

Nominale spanning: 160 V

Breedte: 19 mm

Hoogte: 10.6 mm

: 11 mm

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Aantal polen per rij

Aansluiting

Aantal polen

Aantal rijen

Verpakkingswijze

Rastermaat (RM)

Phoenix Contact 1017492 Printklem 2.5 mm² Aantal polen 3 Groen 50 stuk(s) Piece

Artikelnummer:2208956

Leverbaar wo. 2 dec.

Conrad Electronic

24 A

Schroeven

Piece

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 59,50^*

Phoenix Contact 1017493 Printklem 2.5 mm² Aantal polen 4 Groen 50 stuk(s) Piece

Artikelnummer:2208957

Leverbaar wo. 2 dec.

Conrad Electronic

24 A

Schroeven

Piece

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Phoenix Contact 1017495 Printklem 2.5 mm² Aantal polen 6 Groen 50 stuk(s) Piece

Artikelnummer:2208958

Leverbaar wo. 9 dec.

Conrad Electronic

24 A

Schroeven

Piece

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 115,69^*

Phoenix Contact 1017504 Printklem 4 mm² Aantal polen 3 Groen 50 stuk(s) Piece

Artikelnummer:2208959

Leverbaar vr. 23 okt.

1 Set(s)Conrad Electronic

32 A

Push-In-klem

Piece

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 59,50^*

Phoenix Contact 1017506 Printklem 4 mm² Aantal polen 5 Groen 50 stuk(s)

Artikelnummer:2208960

Leverbaar wo. 16 dec.

Conrad Electronic

32 A

Push-In-klem

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Phoenix Contact 1017507 Printklem 4 mm² Aantal polen 6 Groen 50 stuk(s) Piece

Artikelnummer:2208961

Leverbaar vr. 23 okt.

40 Set(s)Conrad Electronic

32 A

Push-In-klem

Piece

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 115,69^*

Phoenix Contact 1017519 Printklem 6 mm² Aantal polen 6 Groen 50 stuk(s) Piece

Artikelnummer:2208962

Leverbaar wo. 2 dec.

Conrad Electronic

41 A

Schroeven

Piece

6.35 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 148,75^*

Phoenix Contact 1700354 Printklem 2.5 mm² Aantal polen 5 Groen 20 stuk(s) Piece

Artikelnummer:2209278

Leverbaar wo. 9 dec.

Conrad Electronic

24 A

Schroeven

Piece

5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Phoenix Contact 1705966 Printklem Aantal polen 7 Groen 50 stuk(s)

Artikelnummer:2209284

Leverbaar vr. 23 okt.

205 Set(s)Conrad Electronic

Schroeven

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 123,96^*

Phoenix Contact 1706222 Printklem 0.34 mm² Aantal polen 7 Groen 50 stuk(s) Piece

Artikelnummer:2209286

Leverbaar di. 29 dec. 2026

Conrad Electronic

5 A

IDC

Piece

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 82,64^*

Documenten en downloads

Datablad

Datablad 2209488 Phoenix Contact 1861962 Printklem 1.5 mm² Aantal polen 5 Groen 95 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209488 Phoenix Contact 1861962 Printklem 1.5 mm² Aantal polen 5 Groen 95 stuk(s)

Omschrijving

Montage zonder gereedschap, tijdbesparende push-in-aansluiting. Gedefinieerde contactkracht garandeert gedurende lange tijd stabiele contactering. Intuïtief te bedienen door kleurige drukknop. Geringe onderdeel grootte voor ruimte kritieke toepassingen. Snel en comfortabel testen door geïntegreerde testoptie.

De teksten voor dit artikel zijn automatisch vertaald.
