Afbeelding vergelijkbaar

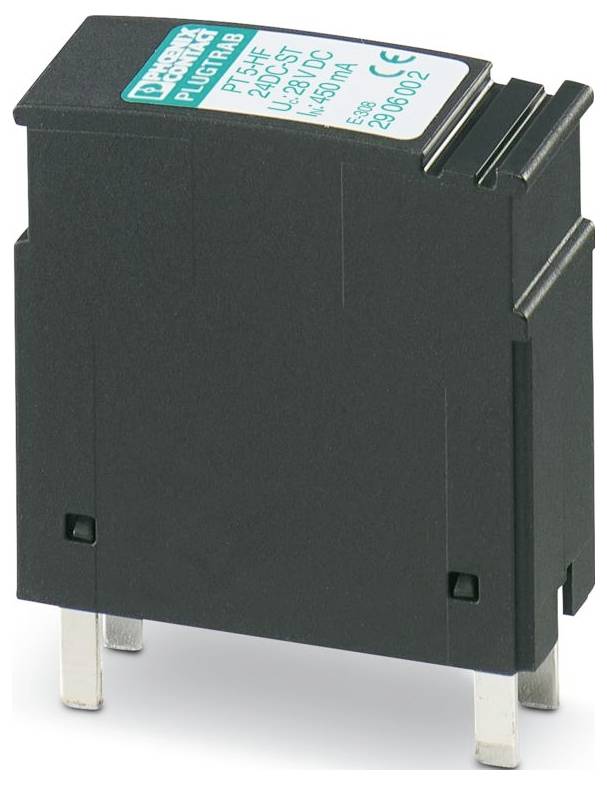

Phoenix Contact 2906002 PT 5-HF-24DC-ST Overspanningsbeveiliging 20 kA 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Totaal (€ 148,75 / Stuk)
€ 148,75
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: PLUGTRAB PT
- IEC-TESTKLASSE: C1;C2;C3;D1
- Model: Stekker
- Aantal polen: 5
- Melding overspanningsbeveiliging defect: Geen
- NOMINALE SPANNING UN: 24 V DC
- Type aansluiting: Schroefaansluiting (in combinatie met basiselement)
- Schroefdraad: M3
- Aandraaimoment 0,8 Nm
- Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 4 mm²
- Kabeldoorsnede AWG: 24- 12
- Breedte: 17,7 mm
- Hoogte: 45 mm
- Diepte: 52 mm
- Deeleenheid: 1 te
- Kleur zwart (RAL 9005)
- Brandbaarheidsklasse conform UL 94: V-0
- Materiaal behuizing: PA 6.6
- Mechanische gegevens: Mechanische gegevens
- Open zijwand: Nee
- Effectrichting: Line-line & line-signaal Ground/Shield & optioneel signaal Ground/Shield-Earth Ground
- Hoogste permanente spanning UC: 28 V DC
- Nominale stroom: 450 mA (45 °C)
- Werkende werkzame stroom IC bij UC: ≤ 5 µA
- Beschermingslijmstroom IPE: ≤ 5 µA (met PT 2X2-BE);≤ 1 µA (met PT 2X2+F-BE)
- Pulse-lekstroom Iimp (10/350) µs: 2,5 kA (met PT 2X2-BE);2,5 kA (met PT 2X2+F-BE)
- Totale lekstroom ITotal (8/20) µs: 20 kA
- Beschermingsniveau omhoog (ader-ader): ≤ 150 V (C1 - 1 kV / 500 A);≤ 165 V (C2 - 10 kV / 5 kA);≤ 450 V (C2 - 10 kA);≤ 50 V (C3 - 25 A)
- Beschermingsniveau omhoog (ader-aarde): ≤ 150 V (C1 - 1 kV / 500 A);≤ 700 V (C1 - 1 kV / 500 A met PT 2X2+F-BE);≤ 165 V (C2 - 10 kV / 1000 kA);≤ 900 V (C2 - 10 kV / 5 kA met PT 2X2+F-BE);≤ 450 V (C2 - 10 kA);≤ 5 V. (C2 - 10 KA MET PT 2X2+F-BE);≤ 50 V (C3 - 25 A);≤ 800 V (C3 - 25 A MET PT 2X2+F-BE)
- Capaciteit (ader-ader): type. 23 PF
- Weerstand per pad: 2,2 Ω ± 10 %
- Vereiste voorzekering maximaal: 500 mA (T)
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Hoogte: ≤ 2000 m (amsl)
- Normen/bepalingen: IEC 61643-21/A2
- Nota: 2012
- Montage: op basiselement
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Aderparen per module: 2
- Nominale lekstroom in (8/20) µs (aarde van ader): 10 kA (met PT 2X2+F-BE);10 kA (met PT 2X2-BE)
- Responsietijd ta (Ader-aarde): ≤ 500 ns
- Nominale lekstroom in (8/20) µs (ader-ader): 10 kA
- Responsietijd ta (ader-ader): ≤ 500 ns
- Invuldemping AE, sym.: type. 0,3 dB (≤ 13 MHz / 100 Ω)
- Nennimpulsstroom Ian (10/1000)µs (ader-ader): 25 A.
- Beschermingsniveau omhoog (Ader-signaalmassa): ≤ 150 V (C1 - 1 kV / 500 A);≤ 150 V (C1 - 1 kV / 500 A met PT 2X2+F-BE);≤ 165 V (C2 - 10 kV / 450 kA);≤ 165 V (C2 - 10 kV / 5 kA met PT 2X2-BE);≤ 450 V (C2 - 10 kA);≤ 5 V. (C2 - 10 KV / 5 KA MET PT 2X2-BE);≤ 50 V (C3 - 25 A);≤ 50 V (C3 - 25 A MET PT 2X2-BE)
- Grensfrequentie fg (3 dB), sym. In het 100 Ω-systeem: type. 70 MHz
- Soortnaam
Overspanningsbeveiliging
- Lekstroom
20 kA
- Nominale spanning
24 V/DC
- Uitvoering
Stekker
IP20
- Fabrikantnr.
2906002
- Afm.
(b x h x d) 17.7 x 45 x 52 mm
- Breedte
17.7 mm
- Hoogte
45 mm
- Diepte
52 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Overspanningsbeveiliging 20 kA 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Overspanningsbeveiliging 20 kA 1 stuk(s)
Omschrijving
Beveiligingstekker PT met HF-veiligheidsschakeling voor 4 signaaldraden. Nominale spanning: 24 V DC
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
