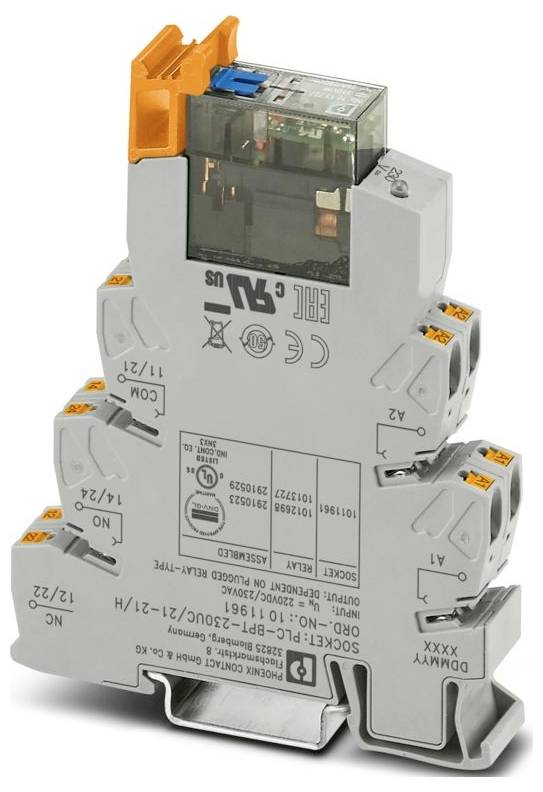

Afbeelding vergelijkbaar
Phoenix Contact PLC-RPT-230UC/21-21AU/MS Relaismodule 2x wisselcontact Single 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Single
Soortnaam
Relaismodule
Contactsoort
2x wisselcontact
Schakelspanning (max.)
250 V DC/AC
Type
PLC-RPT-230UC/21-21AU/MS
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 25,61
3
4% = € 3,33
€ 24,50
5
6% = € 7,80
€ 24,05
10
7% = € 18,50
€ 23,76
25
9% = € 54,75
€ 23,42
50
10% = € 128,00
€ 23,05
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Totaal (€ 25,61 / Stuk)
€ 25,61
excl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: PLC-INTERFACE
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1 mm² (TWIN-adereindhuls)
- Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 26- 14
- Breedte: 14 mm
- Hoogte: 80 mm
- Diepte: 104 mm
- Kleur: Grijs (RAL 7042)
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Omgevingstemperatuur (bedrijf): -20 °C- 50 °C
- Omgevingstemperatuur (opslag/transport): -20 °C... 85 °C
- Hoogte: ≤ 2000 m.
- Normen/bepalingen: En 50178
- Opmerking: De volgende waarden gelden voor beschadigde goudslaag
- Montagemethode: Montagemethode
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Isoleerlengte: 10 mm
- Inbouwpositie: willekeurig
- Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- UL, USA/Canada: UL, USA/Canada
- Maximaal verliesvermogen bij nominale voorwaarde: 1,15 W.
- Bedrijfsmodus: 100% ED
- CE: CE
- Certificaat: TAE0000196
- Ingangsspanningsbereik: 207 V AC ... 264,5 V AC (20 °C);209 V DC ... 264 V DC (20 °C)
- Montage-instructie: koppelbaar zonder afstand
- Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
- Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
- Veiligheidsschakeling: Bruggelijkrichter | bruggelijkrichter
- Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
- Verontreinigende gastest: Test van het schadelijke gas
- Schakelspanning: maximaal 250 V AC/DC
- Toepassing: Handschakelaar
- Inschakelstroom maximaal: 12 A (20 ms)
- Isolatieeigenschappen: Normen / bepalingen: Isolatieeigenschappen: Normen / bepalingen
- Isolatie: veilige scheiding, versterkte isolatie
- Gegevensonderhoudstand: Stand voor gegevenspzorg
- Datum laatste onderhoud gegevens: 12.09.2025
- NOMINALE INGANGSSPANNING UN: 230 V AC;220 V DC
- Typische ingangsstroom bij UN: 5 mA
- Bedrijfsspanningsaanduiding: LED geel
- Uitvoering contacten: 2 wisselcontacten.
- Continue grensstroom: 6 A
- Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
- UL, VS: UL, VS
- Normen / bepalingen: Normen / bepalingen
- UKCA: UKCA
- Scheepsbouwgegevens: Scheepsbouwgegevens
- Temperatuur: D
- Humidity: A
- Trilling: B/C.
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Nominale isolatiespanning: 250 V AC
- Toegekende stootspanning: 6 kV
- Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
- Beschermingsklasse (relais): RT II (relais)
- Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
- Schakelen: Schakelen
- Levensduur mechanisch: 5x 106 schakelcycli
- Testspanning (wikkeling/contact): 4 kVeff (50 Hz, 1 min., wikkeling/contact)
- Bekrachtigingszijde: Bekrachtigingszijde
- Schakelgedrag van de aandrijving: monostabiel
- Aandrijving (polariteit): Gevoerd
- Responstijd typisch: 6 ms (220 V DC);3 ms ... 15 ms (230 V AC)
- Terugvaltijd typisch: 10 ms (220 V DC)
- Soort schakelcontact: enkelvoudig contact
- Contactmateriaal: AgNi, hard verguld
- Schakelspanning minimaal: 12 V (10 mA)
- Schakelstroom minimaal: 10 mA (12 V)
- UITSCHAKELVERMOGEN (OHMSE BELASTING) MAXIMAAL: 192 W (24 V DC);62 W (48 V DC);42 W (60 V DC);55 W (110 V DC);66 W (220 V DC);2000 VA (250 V AC)
- SCHAKELVERMOGEN: 1 A (24 V (DC13));1,5 A (230 V, AC15)
- Terugvaltijdbereik typisch: 3 ms ... 15 ms (230 V AC)
- Schakelen: Bij vernielde goudslaag: Schakelen: Bij vernielde goudslaag
- Nominale spanning (elektrisch relais aangesloten): 110 V DC
- Testspanning (wisselaar/wisselaar): 2,5 kVeff (50 Hz, 1 min., wisselaar/wisselaar)
Single
- Soortnaam
Relaismodule
- Type
PLC-RPT-230UC/21-21AU/MS
- Aansluiting
Push-In-veeraansluiting
- Bedrijfsspanning (min.)
207 V/AC
- Bedrijfsspanning (max.)
264.5 V/AC
- Response-tijd
6 ms
- Afvalvertraging
10 ms
2x wisselcontact
- Contactmateriaal
AgNi, zwaarverguld
- Schakelspanning (max.)
250 V DC/AC
- Max. schakelvermogen
2000 VA
- Bijzonderheden
Met LED
IP20
- Max. temperatuur
50 °C
- Min. temperatuur
-20 °C
- Diepte
104 mm
- Breedte
14 mm
- Hoogte
80 mm
- Afm.
(b x h x d) 14 x 80 x 104 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3580279 Phoenix Contact PLC-RPT-230UC/21-21AU/MS Relaismodule 2x wisselcontact Single 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3580279 Phoenix Contact PLC-RPT-230UC/21-21AU/MS Relaismodule 2x wisselcontact Single 1 stuk(s)
Omschrijving
PLC-INTERFACE, bestaande uit een relaishouder en insteekbaar multilaag-goudcontactrelais met handbediening, geïntegreerde status-LED, push-in-aansluiting, 2 wisselcontacten, bruggelijkrichter, INGANGSSPANNING: 230 V AC / 220 V DC
