Name: Phoenix Contact PLC-RPT-230UC/21HC/EX Relaismodule 1x wisselcontact Piece 10 stuk(s)
Brand: Phoenix Contact
SKU: 3580095
Availability: SoldOut

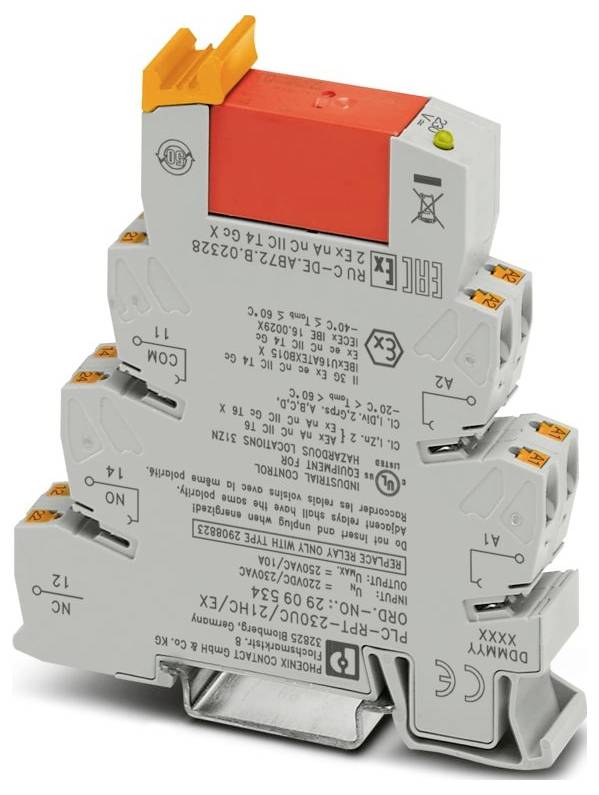

'Phoenix Contact relaismodule met oranje hendel' - een compacte relaismodule voor industriële automatisering met meerdere aansluitingen.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relaismodule

Contactsoort

1x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Type

PLC-RPT-230UC/21HC/EX

Datasheet (PDF)

Niet beschikbaar

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Totaal (€ 227,27 / Stuk)

€ 227,27

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: PLC-INTERFACE
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1 mm² (TWIN-adereindhuls)
Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 26- 14
Breedte: 14 mm
Hoogte: 80 mm
Diepte: 94 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 55 °C;-40 °C ... 60 °C (UL)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 2000 m.
Normen/bepalingen: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
Montagemethode: Montagemethode
Overspanningscategorie: III
Verontreinigingsgraad: 3
Isoleerlengte: 10 mm
Inbouwpositie: willekeurig
ATEX: ATEX
IECEX: IECEX
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
UL, USA/Canada: UL, USA/Canada
Maximaal verliesvermogen bij nominale voorwaarde: 1,04 W.
Bedrijfsmodus: 100% ED
CE: CE
Certificaat: TAE0000196
Ingangsspanningsbereik: 179,4 V AC ... 264,5 V AC (20 °C);171,6 V DC ... 264 V DC (20 °C)
Montage-instructie: koppelbaar zonder afstand
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
Veiligheidsschakeling: Bruggelijkrichter | bruggelijkrichter
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen dezelfde klemmen van aangrenzende modules moet de scheidingsplaat PLC-ATP worden geplaatst. Een potentiaaloverbrugging gebeurt dan met FBST 8-PLC...of...FBST 500...)
Toepassing: Hoge permanente stromen;explosiegevaarlijke plaatsen
Beperking van het gebruik: Beperking van het gebruik
EMC-aanwijzing: EMC: Klasse A-product, zie verklaring van de fabrikant in het downloadgedeelte
Inschakelstroom maximaal: 30 A (300 ms)
Isolatieeigenschappen: Normen / bepalingen: Isolatieeigenschappen: Normen / bepalingen
Isolatie: veilige scheiding, versterkte isolatie
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 11.12.2025
NOMINALE INGANGSSPANNING UN: 230 V AC;220 V DC
Typische ingangsstroom bij UN: 4,5 mA
Bedrijfsspanningsaanduiding: LED geel
Contactuitvoering: 1 wisselaar.
Grensstroom: 10 A (derating);6 A (waarde geldt voor aansluitingen 12. Als de aansluitingen 12 worden overbrugd, is de normale waarde van toepassing.)
Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
Normen / bepalingen: Normen / bepalingen
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: D
Humidity: A
Trilling: B/C.
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Nominale isolatiespanning: 250 V AC
Toegekende stootspanning: 6 kV
Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
Beschermingsklasse (relais): RT III (relais)
Schakelen: Schakelen
Levensduur mechanisch: 3x 107 schakelcycli
Testspanning (wikkeling/contact): 4 kV AC (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 7 ms
Typische terugvaltijd: 10 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgNi
Schakelspanning minimaal: 12 V AC/DC (10 mA)
Schakelstroom minimaal: 10 mA (12 V)
UITSCHAKELVERMOGEN (OHMSE BELASTING) MAXIMAAL: 240 W (24 V DC);58 W (48 V DC);48 W (60 V DC);50 W (110 V DC);80 W (220 V DC);2500 VA (250 V AC)
SCHAKELVERMOGEN: 2 A (24 V (DC13)); 0,2 A (110 V (DC13)); 0,2 A (250 V (DC13)); 6 A (24 V (AC15)); 6 A (120 V (AC15); 6 A (250 V (AC15)))
Nominale spanning (elektrisch relais aangesloten): 110 V DC
Uitschakelvermogen (ohmse belasting) maximaal overbrugd: 144 W (bij een DC-waarde van 24 V geldt voor de aansluitingen 12. Als de aansluitingen 12 worden overbrugd, geldt de normale waarde.);1500 VA (bij een waarde van 250 V AC geldt voor de aansluitingen 12. Als de aansluitingen 12 worden overbrugd, is de normale waarde van toepassing.)
UKCA ex (UKEX): UKCA ex (UKEX)
CCC / China-ex: CCC / China-ex
GB standaard: GB standaard

: Piece

Soortnaam: Relaismodule

Type: PLC-RPT-230UC/21HC/EX

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (min.): 179.4 V/AC

Bedrijfsspanning (max.): 264.5 V/AC

Response-tijd: 7 ms

Afvalvertraging: 10 ms

: 1x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 2500 VA

Bijzonderheden: Opsteekbaar

: IP20

Max. temperatuur: 60 °C

Min. temperatuur: -40 °C

Diepte: 94 mm

Breedte: 14 mm

Hoogte: 80 mm

Afm.: (b x h x d) 14 x 80 x 94 mm

Inhoud: 10 stuk(s)

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Schakelspanning (max.)

Verpakkingswijze

Contactsoort

Phoenix Contact PLC-RPT- 12DC/21/MS Relaismodule 1x wisselcontact Piece 1 stuk(s)

Artikelnummer:3580332

Leverbaar vr. 23 okt.

9 Stuk(s)Conrad Electronic

250 V DC/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,00^*

Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relaismodule 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:3580284

Leverbaar vr. 23 okt.

29 Set(s)Conrad Electronic

250 V DC/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 161,15^*

Phoenix Contact PLC-RPT- 24DC/21HC/MS Relaismodule 1x wisselcontact 10 stuk(s)

Artikelnummer:3580297

Leverbaar vr. 23 okt.

25 Set(s)Conrad Electronic

250 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Phoenix Contact PLC-RPT- 24UC/21-21/MS Relaismodule 2x wisselcontact 10 stuk(s)

Artikelnummer:3580263

Leverbaar vr. 23 okt.

8 Set(s)Conrad Electronic

250 V DC/AC

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 190,07^*

Phoenix Contact PLC-RPT- 48DC/21HC Relaismodule 1x wisselcontact 10 stuk(s)

Artikelnummer:3579632

Leverbaar vr. 23 okt.

58 Set(s)Conrad Electronic

250 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Phoenix Contact PLC-RPT- 5DC/21 Relaismodule 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:3564485

Leverbaar vr. 23 okt.

122 Set(s)Conrad Electronic

250 V DC/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Phoenix Contact EMG 17-REL/KSR- 48/21-21-LC AU Relaismodule 2x wisselcontact Piece 1 stuk(s)

Artikelnummer:3580328

Niet beschikbaar

Conrad Electronic

250 V DC/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,07^*

Phoenix Contact EMG 17-REL/SG-B 48/21/P Relaismodule 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:3580337

Niet beschikbaar

Conrad Electronic

250 V DC/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 582,64^*

Phoenix Contact EMG 25-REL/KSR-230/2X21AU/SO46 Relaismodule 2x wisselcontact Piece 1 stuk(s)

Artikelnummer:3580351

Niet beschikbaar

Conrad Electronic

250 V DC/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 103,30^*

Phoenix Contact PLC-RPT- 12DC/21AU/MS Relaismodule 1x wisselcontact 1 stuk(s)

Artikelnummer:3580121

Niet beschikbaar

Conrad Electronic

250 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,83^*

Documenten en downloads

Datablad

Datablad 3580095 Phoenix Contact PLC-RPT-230UC/21HC/EX Relaismodule 1x wisselcontact Piece 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3580095 Phoenix Contact PLC-RPT-230UC/21HC/EX Relaismodule 1x wisselcontact Piece 10 stuk(s)

Omschrijving

PLC-INTERFACE, bestaande uit draagbare, monteerbare basisklem in 14 mm met push-in-aansluiting en insteekbaar relais met 10A-vermogenscontact, 1-wisselaar, ingangsspanning 230 V AC/220 V DC. Goedgekeurd volgens ATEX/IECEx (zone 2) en ex-zone Class I, Div. 2.

De teksten voor dit artikel zijn automatisch vertaald.
