Afbeelding vergelijkbaar

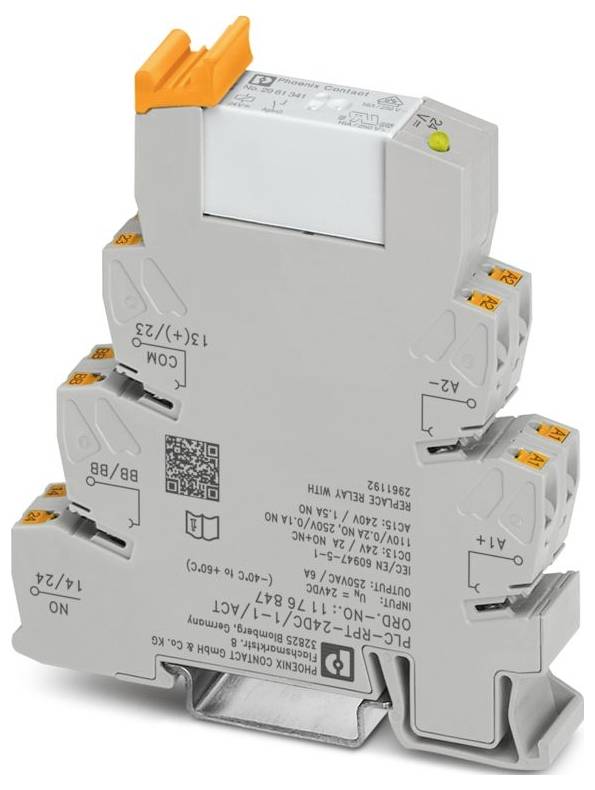

Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relaismodule 2x NO 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule
Contactsoort
2x NO
Schakelspanning (max.)
250 V DC/AC
Type
PLC-RPT- 24DC/ 1- 1/ACT
Aansluiting
Push-In-veeraansluiting
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 14,87
3
5% = € 2,22
€ 14,13
5
7% = € 5,20
€ 13,83
10
8% = € 12,30
€ 13,64
25
10% = € 36,25
€ 13,42
50
11% = € 85,00
€ 13,17
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Totaal (€ 14,87 / Stuk)
€ 14,87
excl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: PLC-INTERFACE
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,2 mm² ... 2,5 mm²;2x 0,5 mm² ... 1 mm² (TWIN-adereindhuls)
- Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 26- 14
- Breedte: 14 mm
- Hoogte: 80 mm
- Diepte: 94 mm
- Kleur: Grijs (RAL 7042)
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Omgevingstemperatuur (bedrijf): -40 °C- 70 °C.
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Hoogte: ≤ 2000 m.
- Normen/bepalingen: IEC 60947-5-1
- Montagemethode: Montagemethode
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Isoleerlengte: 10 mm
- Inbouwpositie: willekeurig
- Maximaal verliesvermogen bij nominale voorwaarde: 0,43 W.
- Bedrijfsmodus: 100% ED
- Ingangsspanningsbereik: 20,2 V DC ... 33,6 V DC (20 °C)
- Montage-instructie: koppelbaar zonder afstand
- Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
- Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
- Veiligheidsschakeling: Ompoolbeveiliging | ompoolbeschermdiode;vrijloopdiode | vrijloopdiode
- Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen dezelfde klemmen van aangrenzende modules moet de scheidingsplaat PLC-ATP worden geplaatst. Een potentiaaloverbrugging gebeurt dan met FBST 8-PLC...of...FBST 500...)
- Toepassing: Uitvoerfunctie
- Inschakelstroom maximaal: 25 A (20 ms
- Isolatie: basisisolatie
- Gegevensonderhoudstand: Stand voor gegevenspzorg
- Datum laatste onderhoud gegevens: 12.09.2025
- NOMINALE INGANGSSPANNING UN: 24 V DC
- Typische ingangsstroom bij UN: 18 mA
- Bedrijfsspanningsaanduiding: LED geel
- Contactuitvoering: 2 NO-contacten
- Continue grensstroom: 6 A
- Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
- Normen / bepalingen: Normen / bepalingen
- Nominale isolatiespanning: 250 V AC
- Nominale stootspanning: 4 kV (veilige scheiding, versterkte isolatie en 6 kV tussen ingangsstroomkring en uitgangscontactstroomspades)
- Isolatie: Lucht- en oorlogs-circuits: Isolatie-eigenschappen: Lucht- en oorlogs-routes tussen circuits
- Lucht- en oorlogcircuits: Lucht- en oorlogsroutes tussen circuits
- Beschermingsklasse (relaisvoet): IP20
- Beschermingsklasse (relais): RT III.
- Beschermingsklasse (inbouwplaats): ≤ IP54
- Schakelen: Schakelen
- Levensduur mechanisch: 3x 107 schakelcycli
- Testspanning (wikkeling/contact): 4 kVeff (50 Hz, 1 min.)
- Bekrachtigingszijde: Bekrachtigingszijde
- Schakelgedrag van de aandrijving: monostabiel
- Aandrijving (polariteit): Gevoerd
- Responstijd typisch: 8 ms
- Typische terugvaltijd: 10 ms
- Soort schakelcontact: enkelvoudig contact
- Contactmateriaal: AgNi
- Schakelspanning minimaal: 5 V (10 mA)
- Schakelstroom minimaal: 10 mA (5 V)
- UITSCHAKELVERMOGEN (OHMSE BELASTING) MAXIMAAL: 144 W (24 V DC);96 W (48 V DC);60 W (60 V DC);44 W (110 V DC);60 W (220 V DC);1500 VA (250 V AC)
- Schakelvermogen minimaal: 50 mW
- SCHAKELVERMOGEN: 2 A (24 V (DC13)); 0,2 A (250 V (DC-13)); 3 A (24 V (AC15)); 3 A (120 V (AC15)); 3 A (250 V (AC15)))
- Testspanning (open contact): 1 kVeff (50 Hz, 1 min.)
- Nominale spanning (elektrisch relais aangesloten): 24 V DC
- Ingangsverlies bij UN: 0,43 W.
- Testspanning (NO/NO): 2,5 kVeff (50 Hz, 1 min.)
- Soortnaam
Relaismodule
- Type
PLC-RPT- 24DC/ 1- 1/ACT
- Aansluiting
Push-In-veeraansluiting
- Bedrijfsspanning (min.)
20.2 V/DC
- Bedrijfsspanning (max.)
33.6 V/DC
- Response-tijd
8 ms
- Afvalvertraging
10 ms
2x NO
- Contactmateriaal
AgNi
- Schakelspanning (max.)
250 V DC/AC
- Max. schakelvermogen
1500 VA
- Bijzonderheden
Met ompoolbeveiligingsdiode
IP20
- Max. temperatuur
70 °C
- Min. temperatuur
-40 °C
- Diepte
94 mm
- Breedte
14 mm
- Hoogte
80 mm
- Afm.
(b x h x d) 14 x 80 x 94 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relaismodule 2x NO 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relaismodule 2x NO 1 stuk(s)
Omschrijving
PLC-INTERFACE voor uitvoerfuncties, bestaande uit basisklem PLC-BPT.../ACT met push-in-aansluiting en insteekbaar miniatuurrelais met vermogenscontact, voor montage op draagrail NS 35/7,5, 2 NO-contacten (1-1), ingangsspanning 24 V DC
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
