Name: Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relaismodule 1x wisselcontact Single 1 stuk(s)
Brand: Phoenix Contact
SKU: 3580204
Availability: BackOrder

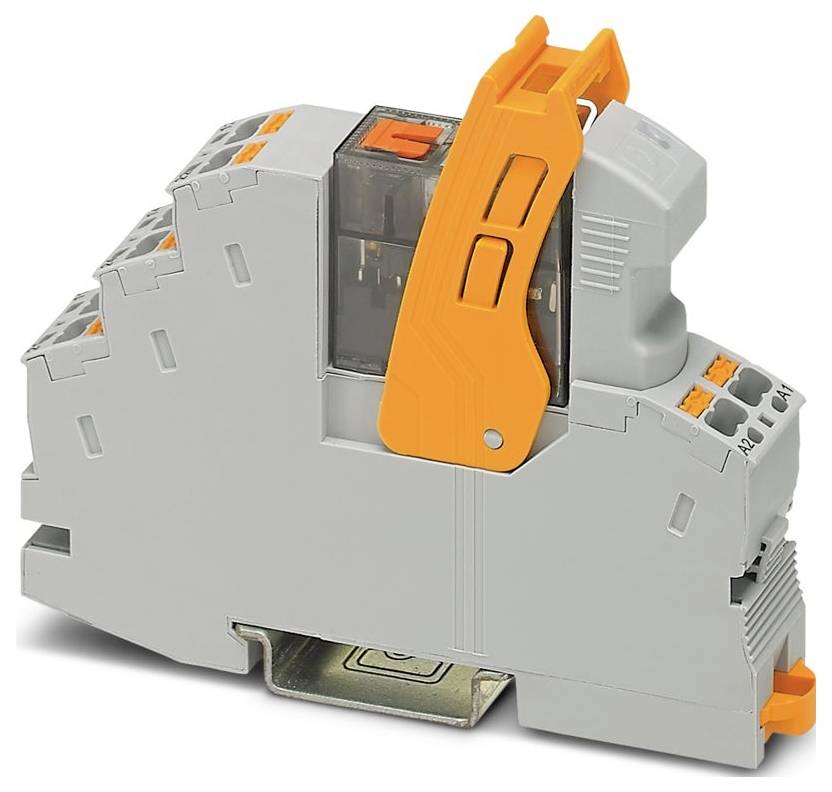

Een compact grijs en oranje industrieel relaismodule ontworpen voor montage op een DIN-rail, voorzien van meerdere elektrische aansluitingen.

Afbeelding vergelijkbaar

Verpakkingswijze

Single

Soortnaam

Relaismodule

Contactsoort

1x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Type

RIF-1-RPT-LV-120AC/1X21MS

Datasheet (PDF)

Leverbaar vr. 30 okt.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 16,52 / Stuk)

€ 16,52

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: RIFLINE compleet
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (adereindhuls met kunststof huls);0,14 mm² ... 1 mm² (adereindhuls met kunststof huls, twee geleiders op dubbele klem)
Kabeldoorsnede stijf: 0,14 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 26- 16 (star);26 ... 16 (flexibel)
Breedte: 16 mm
Hoogte 96 mm
Diepte: 75 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 50 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: IEC 60947-5-1
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isoleerlengte: 8 mm
Inbouwpositie: willekeurig
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximaal verliesvermogen bij nominale voorwaarde: 0,84 W.
Diameter: 3,2 mm
Bedrijfsmodus: 100% ED
Ingangsspanningsbereik: 96 V AC ... 132 V AC (20 °C)
De afmetingen van het artikel: De afmetingen van het artikel
Montage-instructie: koppelbaar zonder afstand
Beveiligingsschakeling: varistor
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning: maximaal 250 V AC/DC
Toepassing: Universeel;handschakelaar
Boorgat: Boorgat
Inschakelstroom maximaal 32 A (20 ms, NO-contact)
Isolatie: Veilige scheiding tussen ingang en uitgang;isolatie van basis tussen de wisselcontacten
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 20.01.2026
NOMINALE INGANGSSPANNING UN: 120 V AC
Ingangsspanningsbereik ten opzichte van VN: Zie diagram
Typische ingangsstroom bij UN: 7 mA
Bedrijfsspanningsaanduiding: LED geel
Contactuitvoering: 1 wisselaar.
Grensstroom: 8 A (zie diagram)
Brandbaarheidsklasse conform UL 94 (behuizing): V2 (behuizing)
Nominale isolatiespanning: 250 V AC
Nominale stootspanning: 6 kV (ingang/uitgang);4 kV (tussen de omvormers)
Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
Beschermingsklasse (relais): RT II (relais)
Schakelen: Schakelen
Levensduur mechanisch: Ca. 5x 106 schakelcycli
Testspanning (wikkeling/contact): 4 kVeff (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 4 ms ... 10 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgNi
Schakelspanning minimaal: 12 V (10 mA)
Schakelstroom minimaal: 10 mA (12 V)
UITSCHAKELVERMOGEN (OHMSE BELASTING) MAXIMAAL: 264 W (24 V DC);62 W (48 V DC);48 W (60 V DC);52 W (110 V DC);66 W (220 V DC);2500 VA (250 V AC)
Schakelvermogen minimaal: 120 mW
Levensduur elektrisch: Zie diagram
Netfrequentie 50/60 Hz
Terugvaltijdbereik typisch: 3 ms ... 20 ms.
Spoelspanning: 120 V/AC
Gebruikscategorie CB-regeling (IEC 60947-5-1): AC15, 3 A/250 V (maakcontact);DC13, 2 A/24 V (maakcontact)

: Single

Soortnaam: Relaismodule

Type: RIF-1-RPT-LV-120AC/1X21MS

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (min.): 96 V/AC

Bedrijfsspanning (max.): 132 V/AC

Response-tijd: 10 ms

Afvalvertraging: 20 ms

: 1x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 2500 VA

Bijzonderheden: Met LED
Met houderbeugel
Met testknop

: IP20

Max. temperatuur: 85 °C

Min. temperatuur: -40 °C

Diepte: 75 mm

Breedte: 16 mm

Hoogte: 96 mm

Afm.: (b x h x d) 16 x 96 x 75 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Schakelspanning (max.)

Verpakkingswijze

Contactsoort

Phoenix Contact PLC-RPT- 12DC/21/MS Relaismodule 1x wisselcontact Piece 1 stuk(s)

Artikelnummer:3580332

Leverbaar vr. 16 okt.

9 Stuk(s)Conrad Electronic

250 V DC/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,00^*

Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relaismodule 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:3580284

Leverbaar vr. 16 okt.

29 Set(s)Conrad Electronic

250 V DC/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 161,15^*

Phoenix Contact PLC-RPT- 24DC/21HC/MS Relaismodule 1x wisselcontact 10 stuk(s)

Artikelnummer:3580297

Leverbaar vr. 16 okt.

26 Set(s)Conrad Electronic

250 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Phoenix Contact PLC-RPT- 24UC/21-21/MS Relaismodule 2x wisselcontact 10 stuk(s)

Artikelnummer:3580263

Leverbaar vr. 16 okt.

12 Set(s)Conrad Electronic

250 V DC/AC

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 190,07^*

Phoenix Contact PLC-RPT- 48DC/21HC Relaismodule 1x wisselcontact 10 stuk(s)

Artikelnummer:3579632

Leverbaar vr. 16 okt.

58 Set(s)Conrad Electronic

250 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Phoenix Contact PLC-RPT- 5DC/21 Relaismodule 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:3564485

Leverbaar vr. 16 okt.

124 Set(s)Conrad Electronic

250 V DC/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Phoenix Contact EMG 17-REL/KSR- 48/21-21-LC AU Relaismodule 2x wisselcontact Piece 1 stuk(s)

Artikelnummer:3580328

Niet beschikbaar

Conrad Electronic

250 V DC/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,07^*

Phoenix Contact EMG 17-REL/SG-B 48/21/P Relaismodule 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:3580337

Niet beschikbaar

Conrad Electronic

250 V DC/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 582,64^*

Phoenix Contact EMG 25-REL/KSR-230/2X21AU/SO46 Relaismodule 2x wisselcontact Piece 1 stuk(s)

Artikelnummer:3580351

Niet beschikbaar

Conrad Electronic

250 V DC/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 103,30^*

Phoenix Contact PLC-RPT- 12DC/21AU/MS Relaismodule 1x wisselcontact 1 stuk(s)

Artikelnummer:3580121

Niet beschikbaar

Conrad Electronic

250 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,83^*

Documenten en downloads

Datablad

Datablad 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relaismodule 1x wisselcontact Single 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relaismodule 1x wisselcontact Single 1 stuk(s)

Omschrijving

Voorgemonteerde relaismodule met push-in-aansluiting, bestaande uit: relaissokkel, relaisbevestigingsbeugel, insteekbare ontstoringsmodule en vermogenscontactrelais met testknop en geïntegreerde status-LED. Contactuitvoering: 1 wisselaar. Ingangsspanning: 120 V/AC
