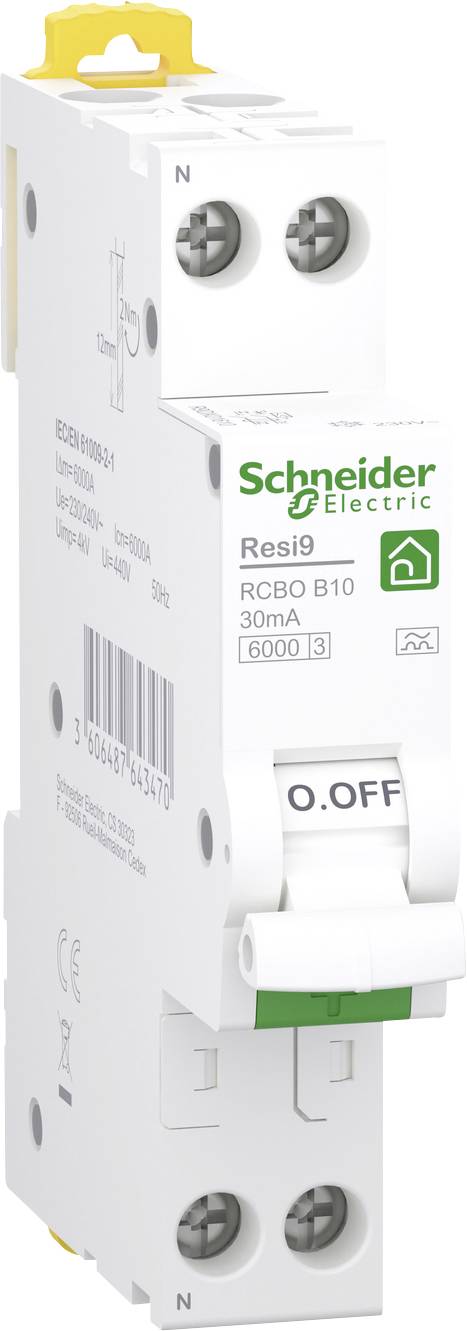

Schneider Electric R9DX01610 Aardlekschakelaar 10 A 0.03 A 230 V
Fabrikantnummer:
Artikelnummer:
Soortnaam
Aardlekschakelaar
Aantal polen
1
Uitschakelkarakteristiek
B
Meting differentiaal stroom
0.03 A
Nominale stroom (afgerond)
10 A
Datasheet (PDF)
Highlights & Details
Resi9 FI/LS-schakelaar »Kompakt«
- Hangslot verzegelbaar
Technische specificaties
- AARDSYSTEEM: TN-S TT TN-C-S TN
- Product- of onderdeeltype: Aardlekschakelaar met overstroombeveiliging (FI/LS)
- Aansluitingen - klemmen:
- Tunnelklemmen (boven of onder) - 1 - 16 mm² - vast
- Tunnelklemmen (boven of onder) - 1 - 10 mm² - flexibel
- Tunnelklemmen (boven of onder) - 1 - 10 mm² - flexibel met adereindhuls
- Soortnaam
Aardlekschakelaar
- Aantal polen
1
- Uitschakelkarakteristiek
B
- Meting differentiaal stroom
0.03 A
- Kleur (specifiek)
Wit
- Afm.
(b x h x d) 18 x 91 x 69 mm
- Inhoud
1 stuk(s)
- Nominale stroom
10 A
- Nominale stroom (afgerond)
10 A
- Uitschakelvermogen
6000 A
- Nominale spanning
230 V
- Breedte
18 mm
- Hoogte
91 mm
- Diepte
69 mm
Documenten en downloads
Datablad
Datablad 3754305 Schneider Electric R9DX01610 Aardlekschakelaar 10 A 0.03 A 230 V
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3754305 Schneider Electric R9DX01610 Aardlekschakelaar 10 A 0.03 A 230 V
Informatie
Informatie 3754305 Schneider Electric R9DX01610 Aardlekschakelaar 10 A 0.03 A 230 V
Informatie 3754305 Schneider Electric R9DX01610 Aardlekschakelaar 10 A 0.03 A 230 V
Omschrijving
Bescherm en vernieuwt uw huisvestingsprojecten
Als aanvulling op het Resi9-systeem draagt de Resi9 FI/LS-schakelaar "Kompakt« in 1 te bij aan:
Uw apparatuur en elektrische installatie te beschermen en veiliger te maken.
Het compacte ontwerp optimaliseert het ruimtegebruik en maakt het tot de perfecte keuze voor
Renovatie- en woningbouwprojecten.
Resi9 FI/LS-schakelaar »Kompakt« / type A – 6.000 A.
Aardlekschakelaar met geïntegreerde automatische zekering
FI/LS-schakelaar type A – 6.000 A.
Resi9 FI/LS-schakelaar, compact in 1 te:
FI/LS-schakelaar Resi9 garandeert de uitgebreide
Bescherming van de eindstroomkringen (kortsluiting, overbelasting-
En foutstromen):
• Getest volgens IEC/en 61009-1, IEC/en 61009-2-1
• Bescherming:
• Van personen bij directe aanraking (≤ 30 mA),
• Van installaties tegen isolatiefouten (≤ 300 mA),
• Van installaties tegen brandgevaar (≤ 300 mA),
• Tegen overbelasting en kortsluiting,
• Schakelen en loskoppelen van stroomkringen.
Type A
Type A registreert pure sinusvormige en pulserende
Gelijkfout-stromen:
• Hij is bedoeld voor het beschermen van stroomkringen of personen
Huishoudelijke apparaten zoals voorgeschreven
Wasmachines of drogers.
Optimale bescherming tegen verkeerd gebruik voor personen en installaties met onze nieuwe compacte Resi9 type A FI-LS 1P+N 10A van Schneider Electric. Deze compacte FILM 1TE (18 mm) wordt gebruikt bij een netfrequentie van 50 Hz en een bedrijfsspanning van 230 V AC. B, met een kortsluitvermogen van 6kA bij 230 V AC volgens en/IEC 61009-2-1 standaard. Nominale foutstroom 30 mA, type A, activeert bij AC-foutstromen en gaat niet naar verzadiging tot 6 mA DC-foutstromen. Te gebruiken bij een bedrijfstemperatuur van -25°C tot 60°C. Mechanische rode indicatie bij het oplossen van een storing van de LS-schakelaar en een apart mechanisch rood lampje bij storingsactivering van de aardlekschakelaar aan de voorzijde van het apparaat. De testknop wordt gemarkeerd met een „T”. Bij het indrukken van deze toets kan de werking van het veiligheidsapparaat worden getest. De Resi9 FILS-serie biedt de best mogelijke bescherming in de woningbouw.
De teksten voor dit artikel zijn automatisch vertaald.
Als aanvulling op het Resi9-systeem draagt de Resi9 FI/LS-schakelaar "Kompakt« in 1 te bij aan:
Uw apparatuur en elektrische installatie te beschermen en veiliger te maken.
Het compacte ontwerp optimaliseert het ruimtegebruik en maakt het tot de perfecte keuze voor
Renovatie- en woningbouwprojecten.
Resi9 FI/LS-schakelaar »Kompakt« / type A – 6.000 A.
Aardlekschakelaar met geïntegreerde automatische zekering
FI/LS-schakelaar type A – 6.000 A.
Resi9 FI/LS-schakelaar, compact in 1 te:
FI/LS-schakelaar Resi9 garandeert de uitgebreide
Bescherming van de eindstroomkringen (kortsluiting, overbelasting-
En foutstromen):
• Getest volgens IEC/en 61009-1, IEC/en 61009-2-1
• Bescherming:
• Van personen bij directe aanraking (≤ 30 mA),
• Van installaties tegen isolatiefouten (≤ 300 mA),
• Van installaties tegen brandgevaar (≤ 300 mA),
• Tegen overbelasting en kortsluiting,
• Schakelen en loskoppelen van stroomkringen.
Type A
Type A registreert pure sinusvormige en pulserende
Gelijkfout-stromen:
• Hij is bedoeld voor het beschermen van stroomkringen of personen
Huishoudelijke apparaten zoals voorgeschreven
Wasmachines of drogers.
Optimale bescherming tegen verkeerd gebruik voor personen en installaties met onze nieuwe compacte Resi9 type A FI-LS 1P+N 10A van Schneider Electric. Deze compacte FILM 1TE (18 mm) wordt gebruikt bij een netfrequentie van 50 Hz en een bedrijfsspanning van 230 V AC. B, met een kortsluitvermogen van 6kA bij 230 V AC volgens en/IEC 61009-2-1 standaard. Nominale foutstroom 30 mA, type A, activeert bij AC-foutstromen en gaat niet naar verzadiging tot 6 mA DC-foutstromen. Te gebruiken bij een bedrijfstemperatuur van -25°C tot 60°C. Mechanische rode indicatie bij het oplossen van een storing van de LS-schakelaar en een apart mechanisch rood lampje bij storingsactivering van de aardlekschakelaar aan de voorzijde van het apparaat. De testknop wordt gemarkeerd met een „T”. Bij het indrukken van deze toets kan de werking van het veiligheidsapparaat worden getest. De Resi9 FILS-serie biedt de best mogelijke bescherming in de woningbouw.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
