Name: Siemens 3RA28131FW10 3RA2813-1FW10 Hulpschakelaar 24 V 1 stuk(s) Tijdsduur: 0.05 - 100 s
Brand: Siemens
SKU: 1702110
Availability: BackOrder

'Siemens Sirius 3RA2813' besturingsapparaat, toont aansluitingen voor 24-240V AC/DC. Geschikt voor besturing of bescherming in elektrische toepassingen.

Serverrek met verschillende elektronische componenten en kabels, netjes gerangschikt op planken, toont een technische installatie.

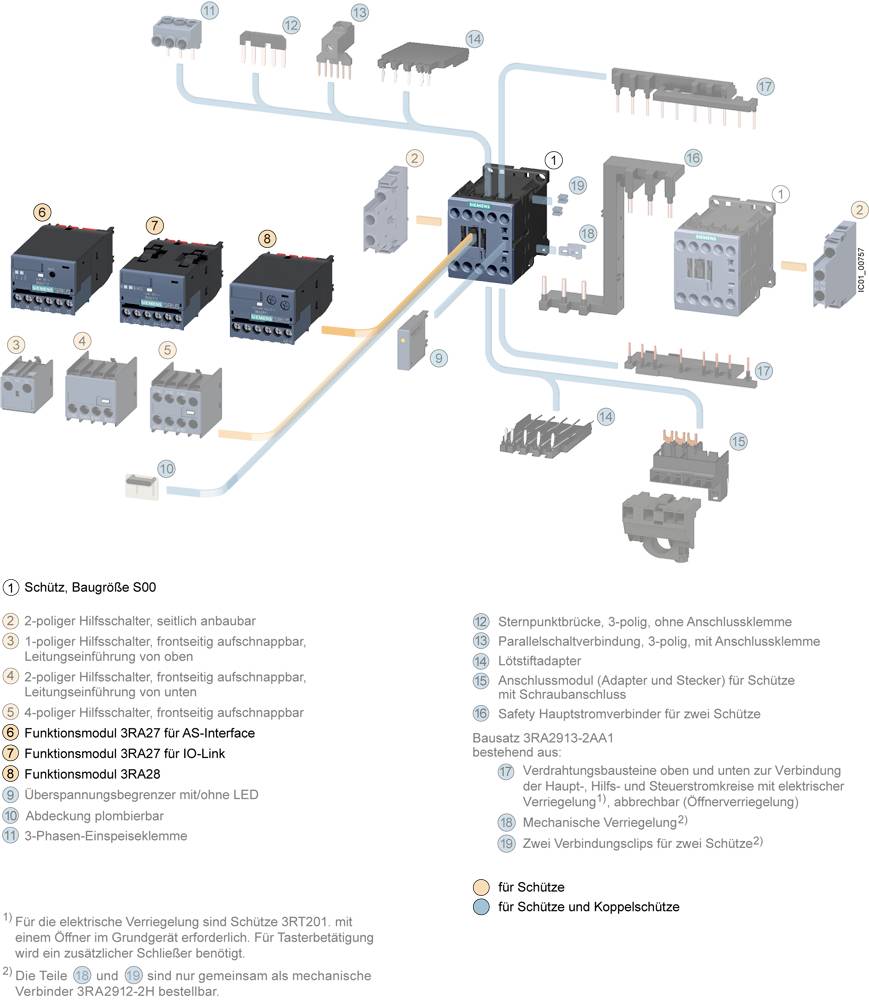

Bedradingsschema voor schakelaar en koppelrelais, toont verschillende modules en hun aansluitingen, genummerd voor overzicht. Hoofdschakelaar in het midden.

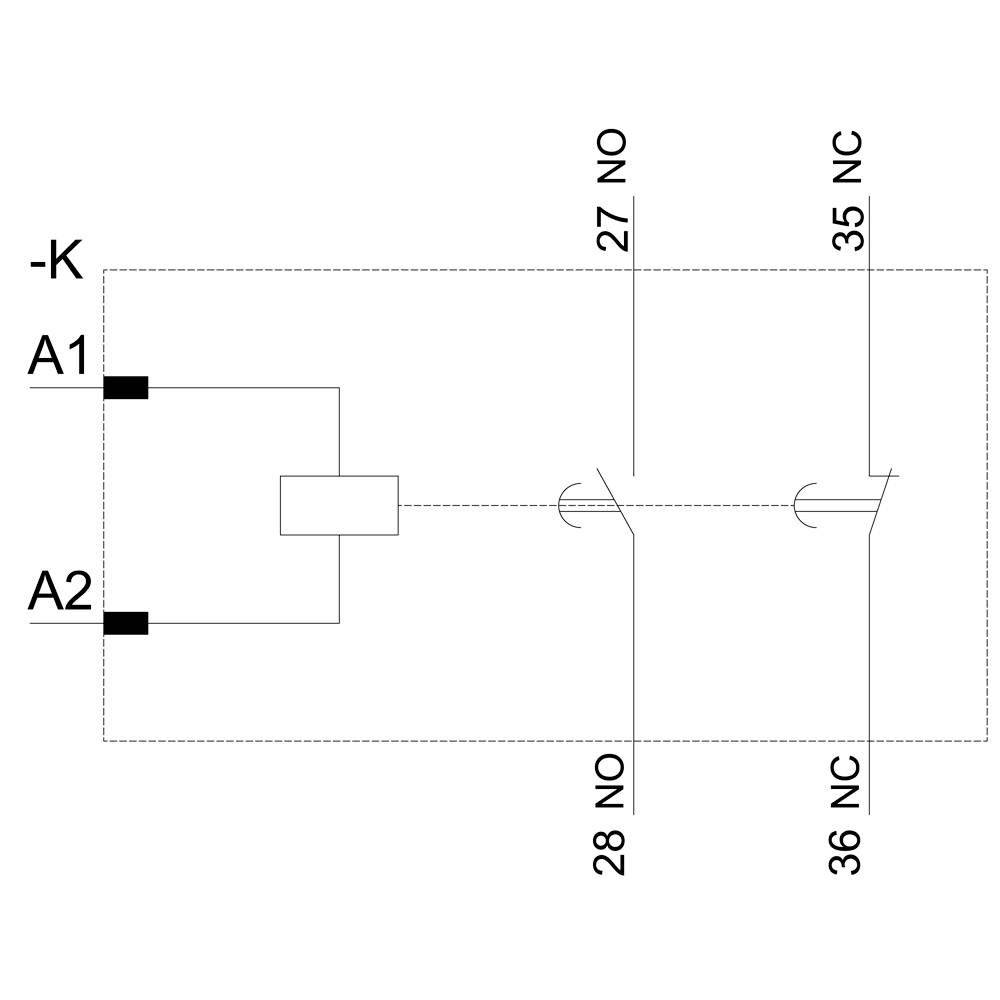

Schakelschema met relais: Spoelcontacten A1 en A2 links; rechts twee schakelaars, 27 NO (normaal open) en 35 NC (normaal gesloten).

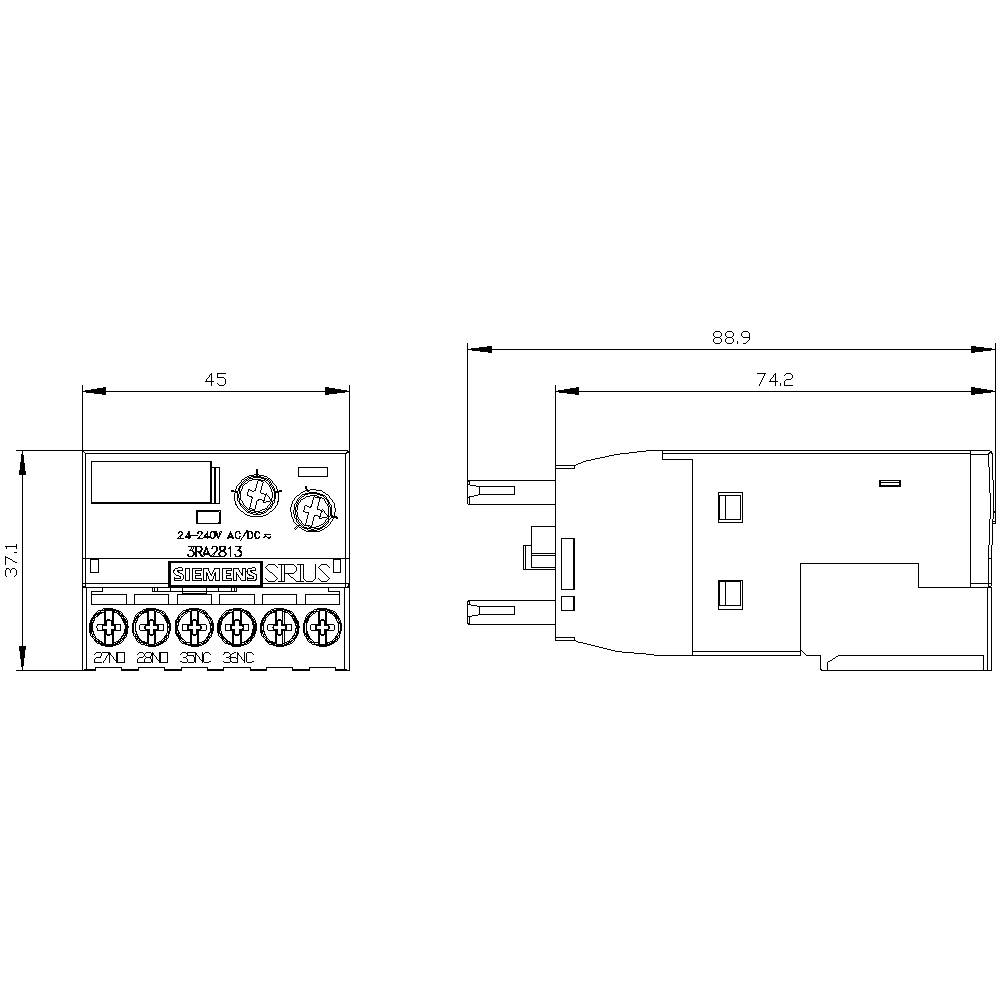

Technische tekening van een elektronisch apparaat met vooraanzicht en zijaanzicht. Afmetingen: 45x37,1 mm (voorkant), 88,9x74,2 mm (zijkant).

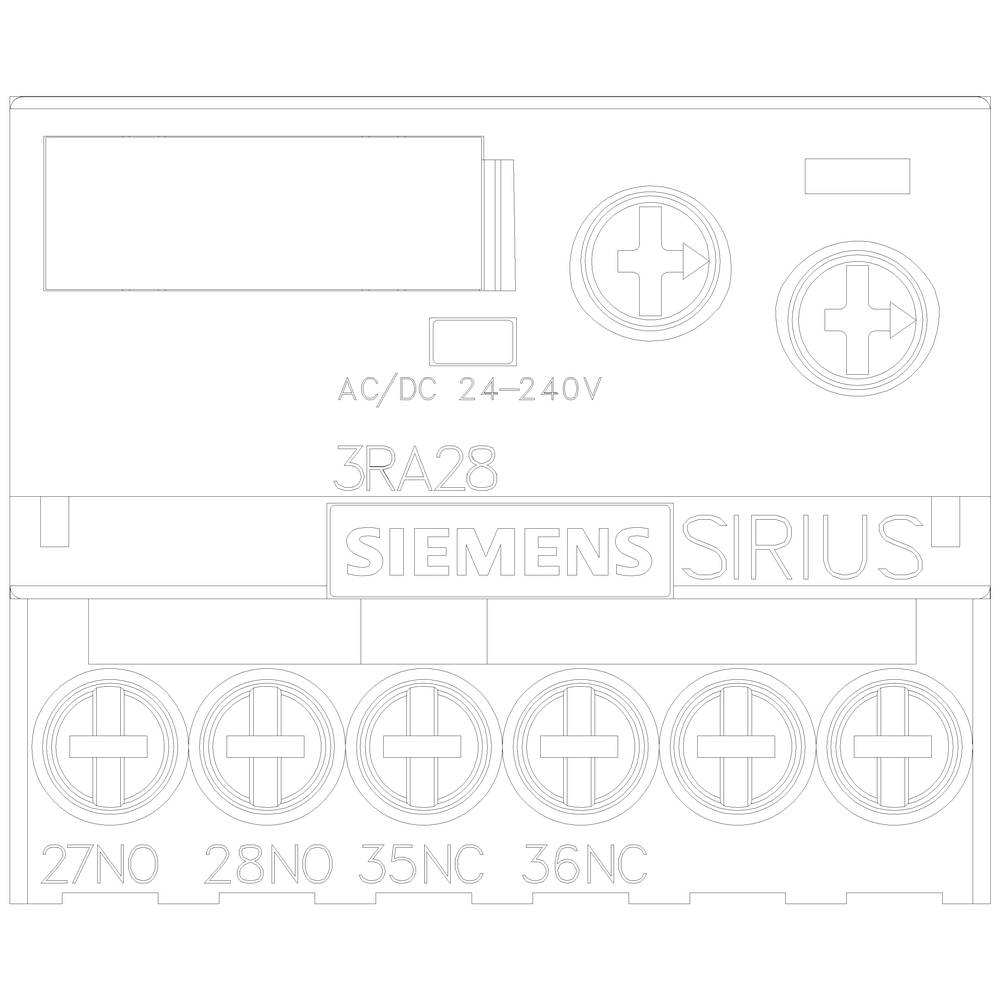

Tekening van een Siemens Sirius besturingsapparaat met aansluitklemmen, stroomvoorziening van 24-240V AC/DC, productnummer 3RA28.

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpschakelaar

Functies

Inschakelvertraging

Voedingsspanning

24 V

Type

3RA2813-1FW10

Contactmateriaal

AgNi

Datasheet (PDF)

Leverbaar vr. 16 okt.

Aantal

Stuk(s)

Totaal (€ 86,77 / Stuk)

€ 86,77

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Elektronisch vertraagd hulpcontact, vertraagde reactie, relais 1 O + 1 S, tijdbereik 0,05-100 s, AC/DC 24-240 V, 50/60 Hz, geïntegreerde varistor voor demping van de magneetspoelen, schroefaansluiting, vast te klikken op de magneetschakelaars 3RT20 en hulpmagneetschakelaars 3RH2 vooraan

Soortnaam: Hulpschakelaar

Type: 3RA2813-1FW10

Functies: Inschakelvertraging

Voedingsspanning: 24 V

Contactmateriaal: AgNi

Schakelspanning (max.): 240 V DC/AC

Tijdsduur (min.): 0.05 s

Tijdsduur (max.): 100 s

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP20

Elektrische levensduur: 100000

Mechanische levensduur: 10.000.000

Breedte: 45 mm

Hoogte: 38 mm

Diepte: 74 mm

Afm.: (b x h x d) 45 x 38 x 74 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: Electronic

: 0

: 0

: 0

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Uitvoering

Soortnaam

Functies

Max. voedingsspanning

Siemens 3RA28111CW10 3RA2811-1CW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s

Artikelnummer:1746543

Leverbaar vr. 16 okt.

Conrad Electronic

Multifunctioneel

Tijdrelais

Inschakelvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 66,11^*

Siemens 3RA28112CW10 3RA2811-2CW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact

Artikelnummer:1746544

Leverbaar vr. 16 okt.

Conrad Electronic

Multifunctioneel

Tijdrelais

Inschakelvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 66,11^*

Siemens 3RA28121DW10 3RA2812-1DW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s Piece

Artikelnummer:1746545

Leverbaar vr. 16 okt.

Conrad Electronic

Multifunctioneel

Tijdrelais

Terugvalvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 82,64^*

Siemens 3RA28122DW10 3RA2812-2DW10 Tijdrelais Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s Piece

Artikelnummer:1746546

Leverbaar vr. 16 okt.

Conrad Electronic

Multifunctioneel

Tijdrelais

Terugvalvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 82,64^*

Siemens 3RA28131AW10 3RA2813-1AW10 Hulpschakelaar 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact

Artikelnummer:1746547

Leverbaar vr. 16 okt.

Conrad Electronic

Hulpschakelaar

Inschakelvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Siemens 3RA28132AW10 3RA2813-2AW10 Hulpschakelaar 24 V 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact

Artikelnummer:1746548

Leverbaar vr. 16 okt.

Conrad Electronic

Hulpschakelaar

Inschakelvertraging

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Siemens 3RA28132FW10 3RA2813-2FW10 Hulpschakelaar Multifunctioneel 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact

Artikelnummer:1746549

Leverbaar vr. 16 okt.

Conrad Electronic

Multifunctioneel

Hulpschakelaar

Inschakelvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA28141AW10 3RA2814-1AW10 Hulpschakelaar Uitschakelvertraging 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact Single

Artikelnummer:1750232

Leverbaar vr. 16 okt.

Conrad Electronic

Uitschakelvertraging

Hulpschakelaar

Terugvalvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 111,56^*

Siemens 3RA28141FW10 3RA2814-1FW10 Hulpschakelaar Uitschakelvertraging 1 stuk(s) Tijdsduur: 0.05 - 100 s

Artikelnummer:1746550

Leverbaar vr. 16 okt.

Conrad Electronic

Uitschakelvertraging

Hulpschakelaar

Terugvalvertraging

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 128,09^*

Siemens 3RA28142AW10 3RA2814-2AW10 Hulpschakelaar Uitschakelvertraging 1 stuk(s) Tijdsduur: 0.05 - 100 s 1x wisselcontact

Artikelnummer:1746551

Leverbaar vr. 16 okt.

Conrad Electronic

Uitschakelvertraging

Hulpschakelaar

Terugvalvertraging met regelcontact

240 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 111,56^*

Documenten en downloads

Datablad

Datablad 1702110 Siemens 3RA28131FW10 3RA2813-1FW10 Hulpschakelaar 24 V 1 stuk(s) Tijdsduur: 0.05 - 100 s

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1702110 Siemens 3RA28131FW10 3RA2813-1FW10 Hulpschakelaar 24 V 1 stuk(s) Tijdsduur: 0.05 - 100 s

Omschrijving

Elektronisch vertraagde hulpschakelaar, reactievertraagd, relais 1 NC + 1 NO, AC/DC 24-240 V, tijdbereik 0,05-100 s, voorzijde opklikbaar voor contactoren 3RT2 S00-S2, schroefaansluiting, varistor voor demping van de connectorspoelen geïntegreerd, elektronisch vertraagde hulpschakelaar Sirius 3RA28 voor het tijdvertraagde schakelen van navolgende circuits voor aanbouw op contactoren 3RT2 en hulpcontactoren 3RH2. De elektronisch vertraagde hulpschakelaars bieden een hoge instelnauwkeurigheid door omschakelbare tijdbereiken en beschikken over een geïntegreerde elektrische vergrendeling en een in de fabriek geïntegreerde varistor (veiligheidsschakelaar). Door het eenvoudig en gereedschapsloos opsteken zijn besturingsonafhankelijke tijdfuncties zonder extra bedrading te realiseren. Hiermee voorkomt u bedradingsfouten en vermindert u de testkosten. Door de frontbevestiging aan de apparaten bespaart u ruimte op de DIN-rail. De apparaten zijn dankzij internationale goedkeuringen (bijvoorbeeld IEC, CCC, UL/CSA) wereldwijd te gebruiken. De elektronisch vertraagde hulpschakelaars zijn voor contactoren 3RT2 en hulpschakelaars 3RH2 in model S00 tot S3 verkrijgbaar. Leverbaar met flexibel breedspanningsbereik AC/DC 24-240 V, instelbare uitgangen 1 NO + 1 NC of 1 W en in schroef- of trekveeraansluiting. Voor de elektronisch vertraagde hulpschakelaar staan bedradingsbouwpakketten en een verzegelbare afdekking ter beschikking. Sirius relais - een programma voor alle gevallen.
