Name: Siemens 3RB3046-2UW1 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)
Brand: Siemens
SKU: 1743089
Availability: BackOrder

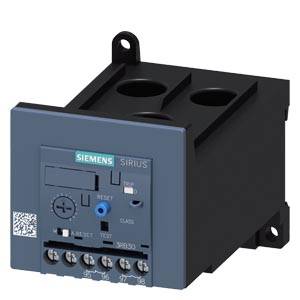

Elektrisch onderdeel van het merk Siemens, model Sirius, met bedieningsknoppen en aansluitklemmen aan de voorzijde.

Open schakelkast met elektrische componenten en bedrading binnenin, toont de organisatie en complexiteit van de bekabeling.

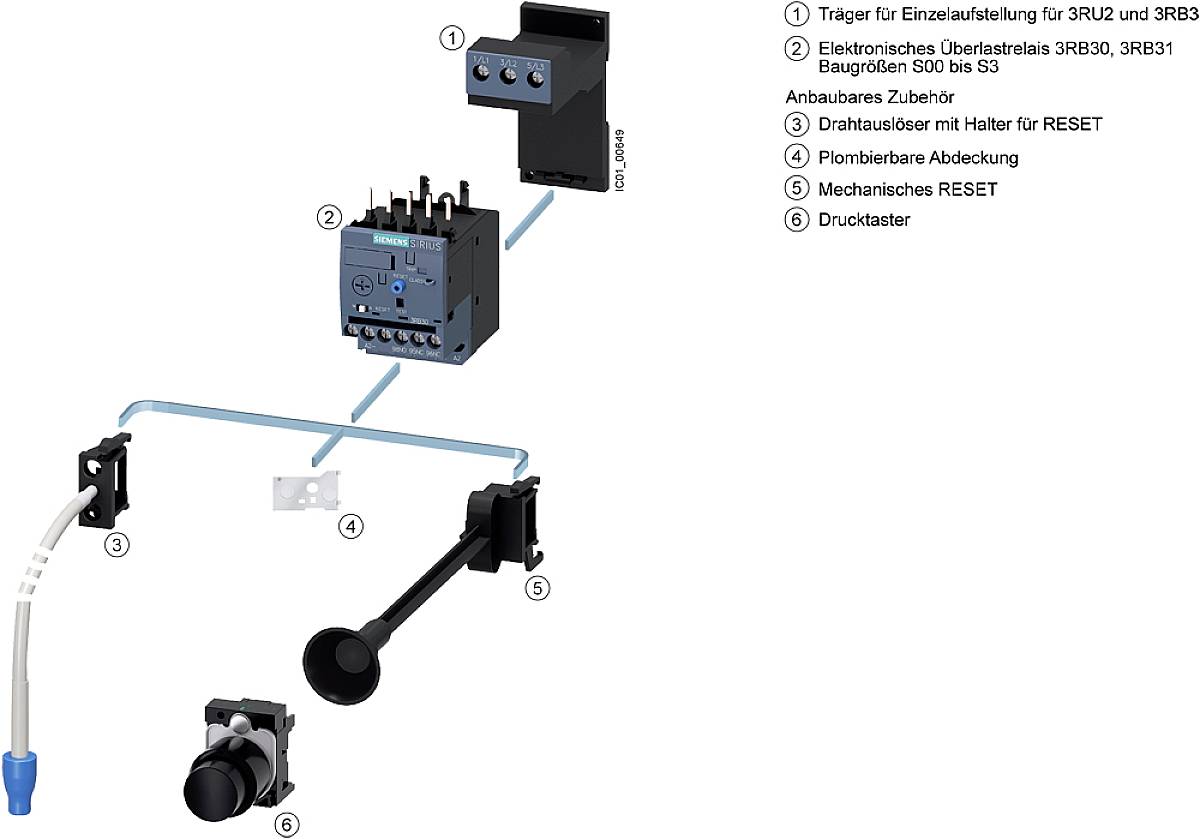

'Illustratie van een elektronisch overbelastingsrelais-systeem met drager, toebehoren en mechanische reset.'

Schakelschema van een elektrisch relais: toont test- en resetknoppen, evenals contacten 95 NC, 96 NC, 97 NO en 98 NO. Bovenste diagram links.

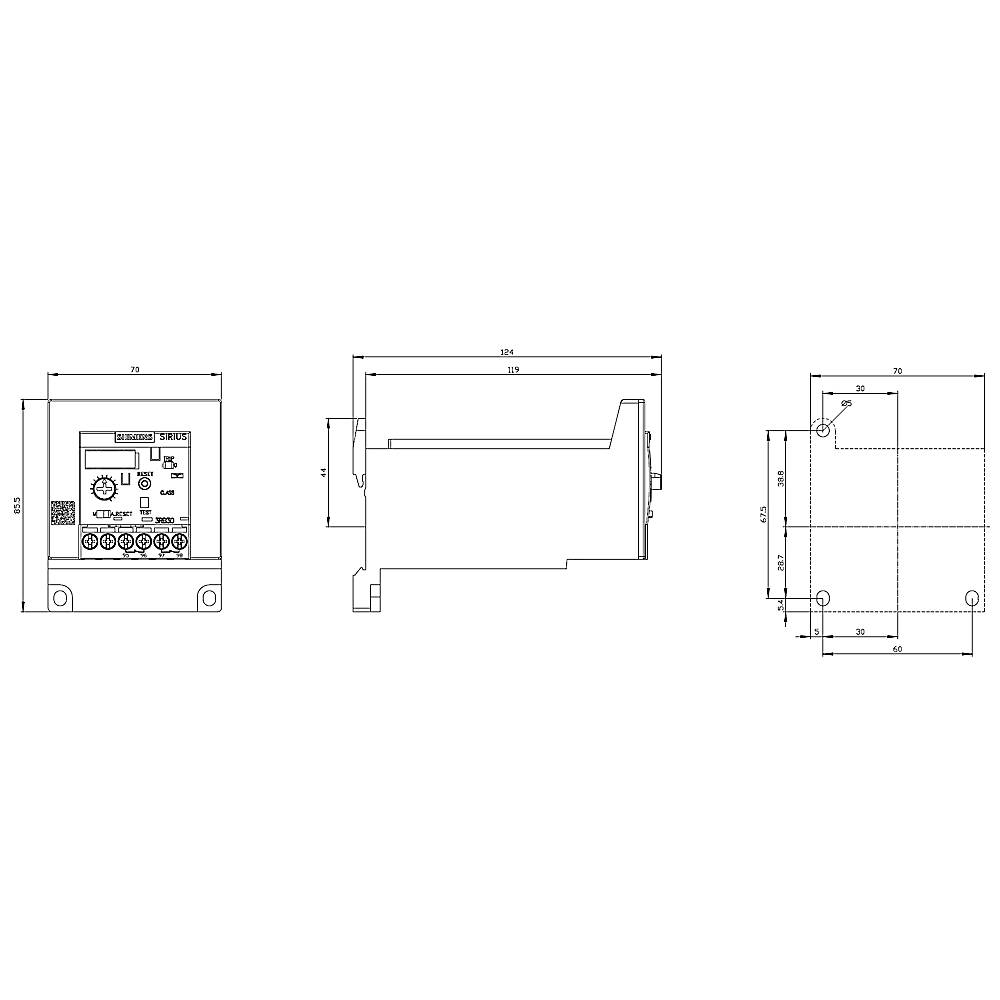

De afbeelding toont technische tekeningen van een elektronisch apparaat met voor-, zij- en bovenaanzicht, inclusief maatvoering.

1/5

Afbeelding vergelijkbaar

Soortnaam

Overbelastingsrelais

Functies

Overlast

Contactsoort

1x NO

1x NC

Type

3RB3046-2UW1

Bouwgrootte

Datasheet (PDF)

Leverbaar di. 24 nov.

Aantal

Stuk(s)

Totaal (€ 247,11 / Stuk)

€ 247,11

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestiging: afzonderlijke opstelling
Aanraking bescherming tegen elektrische schokken: vingerveilig
Aantal polen: 3
Resolutieklasse: class 20E

Soortnaam: Overbelastingsrelais

Type: 3RB3046-2UW1

Bouwgrootte: S3

Functies: Overlast

Bijzonderheden: Auto/hand-schakeling

Voedingsspanning: 1000 V/AC

Instelbereik stroomsterkte (min.): 12.5 A

Instelbereik stroomsterkte (max.): 50 A

Instelbereik (stroomsterkte): 12.5 - 50 A

: 1x NO
1x NC

Aansluiting: Doorsteekomvormer

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 70 mm

Hoogte: 106 mm

Afm.: (l x b x h) 124 x 70 x 106 mm

Inhoud: 1 stuk(s)

AWG (max.): 14

AWG (min.): 20

Nominale stroom: 50 A

: 124 mm

: Separate positioning

: 1

: 1

: 0

: Class 20

: Through-feed current converter

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Soortnaam

Functies

Contactsoort

Siemens 3RB2056-1FC2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741866

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 263,64^*

Siemens 3RB2056-1FF2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1749928

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 263,64^*

Siemens 3RB2056-1FW2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741867

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 219,01^*

Siemens 3RB2056-1FX2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741868

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 255,37^*

Siemens 3RB2056-2FC2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741869

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 285,12^*

Siemens 3RB2056-2FF2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741870

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 285,12^*

Siemens 3RB2056-2FW2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741871

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 238,84^*

Siemens 3RB2056-2FX2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741872

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 276,86^*

Siemens 3RB2066-1GC2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1742009

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 280,17^*

Siemens 3RB2066-1GF2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1750423

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 280,17^*

Documenten en downloads

Datablad

Datablad 1743089 Siemens 3RB3046-2UW1 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1743089 Siemens 3RB3046-2UW1 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Omschrijving

Overbelastingsrelais 12,5 -50 A elektronisch voor motorbeveiliging grootte S3, Class 20E los gemonteerd hoofdstroomketen: doorsteekw. Hulpstroomcircuit: schroef Handmatig-automatisch-RESET Elektronisch overbelastingsrelais Sirius 3RB3 voor stroomafhankelijke bescherming van verbruikers met normale en zware aanloopstart tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting, spanningsasymmetrie of fase-uitval.
Dankzij de grote stroominstelbereiken en de verschillende activeringskenmerken kunnen slechts enkele types voor complete series motoren dienen. Met hun geringe vermogensverlies zijn ze bijzonder energiezuinig en dragen ze bij aan een lagere verwarming in de schakelkast. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX) zijn vanzelfsprekend.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner en in verschillende activeringsklasses. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S00 tot S3.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
