Siemens 3RB3113-4SB0 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s) kopen ? Conrad Electronic

Een Siemens Sirius overbelastingsrelais, model 3RB31, met aansluitingen voor het besturen van elektromotoren en bescherming tegen overbelasting.

Afbeelding vergelijkbaar

'Open schakelkast met kabels en elektronische componenten, verticaal gerangschikt aan de binnenkant.'

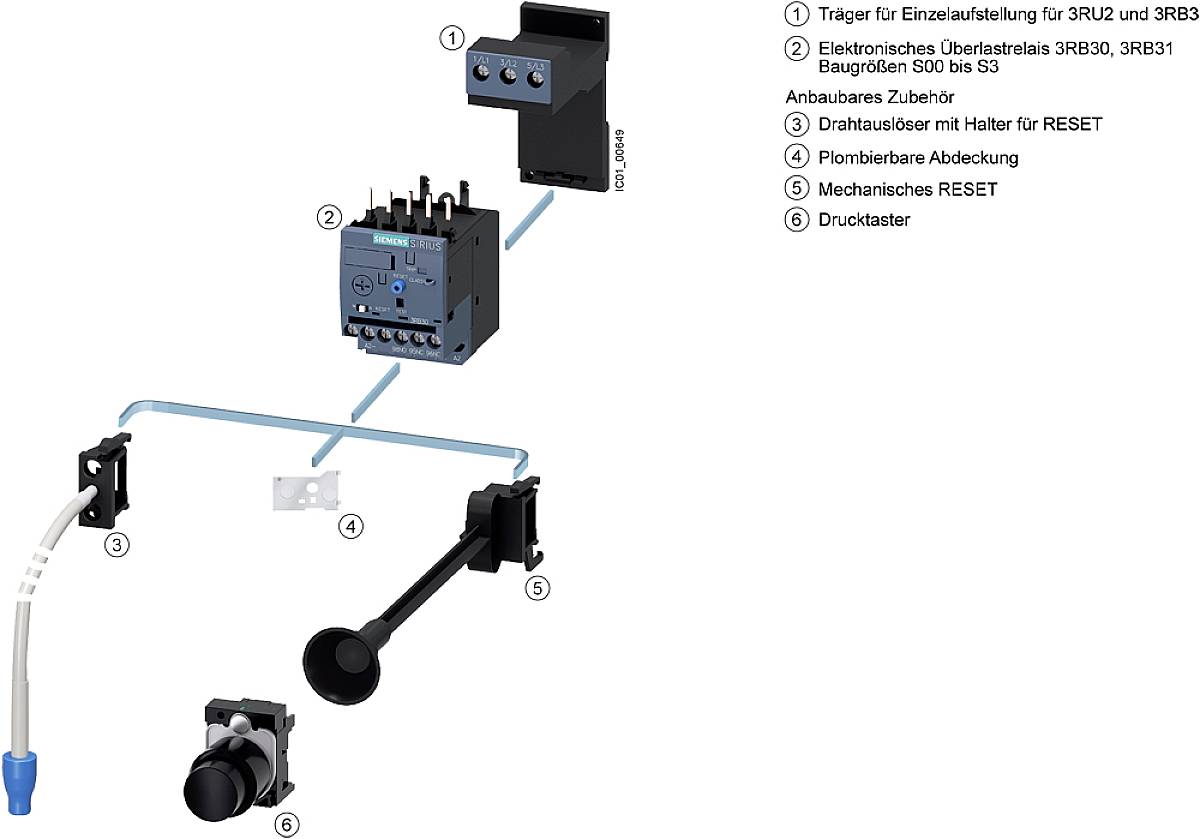

'Diagram voor de installatie van elektrische componenten: 1) Drager, 2) Overstroomuitschakelaar, 3) Toebehoren, 4) Afdekking, 5) RESET, 6) Drukknop.'

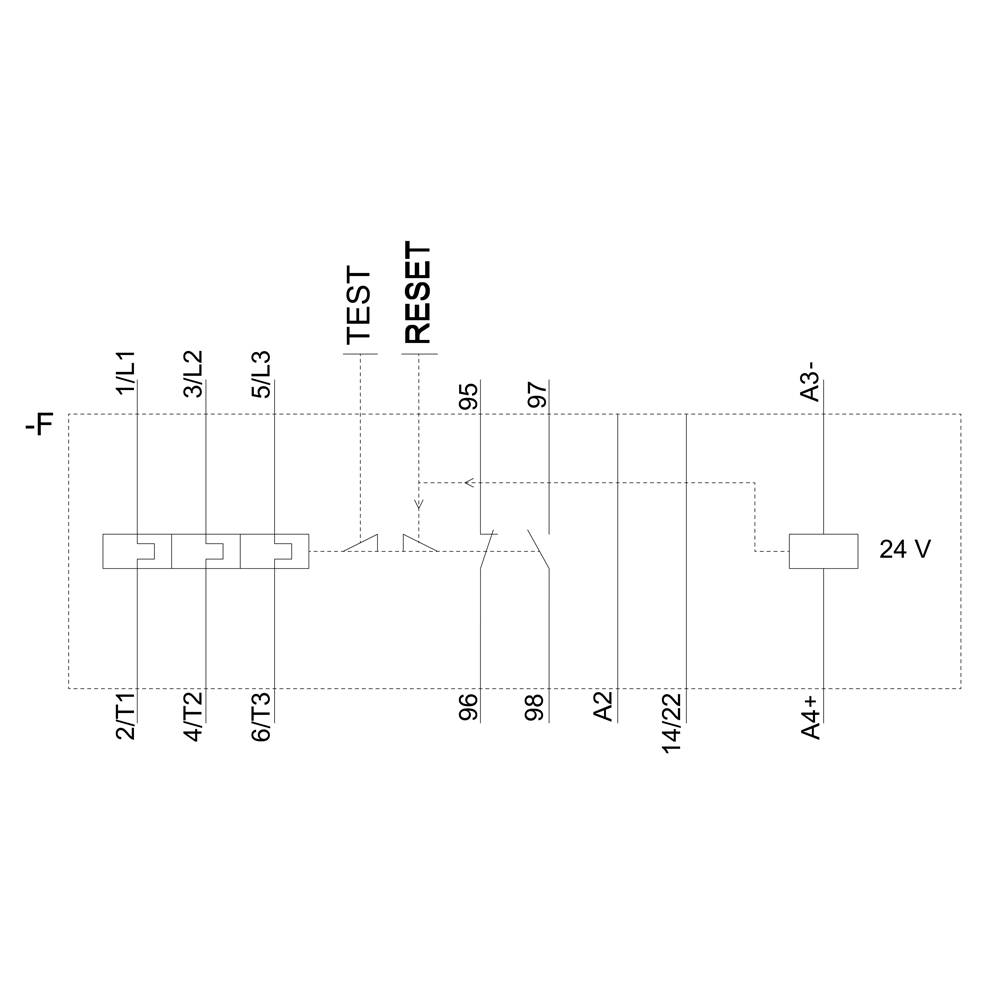

'Schakelschema van een elektrisch systeem met test- en resetschakelaars, meerdere aansluitingen en een 24V-stroombron.'

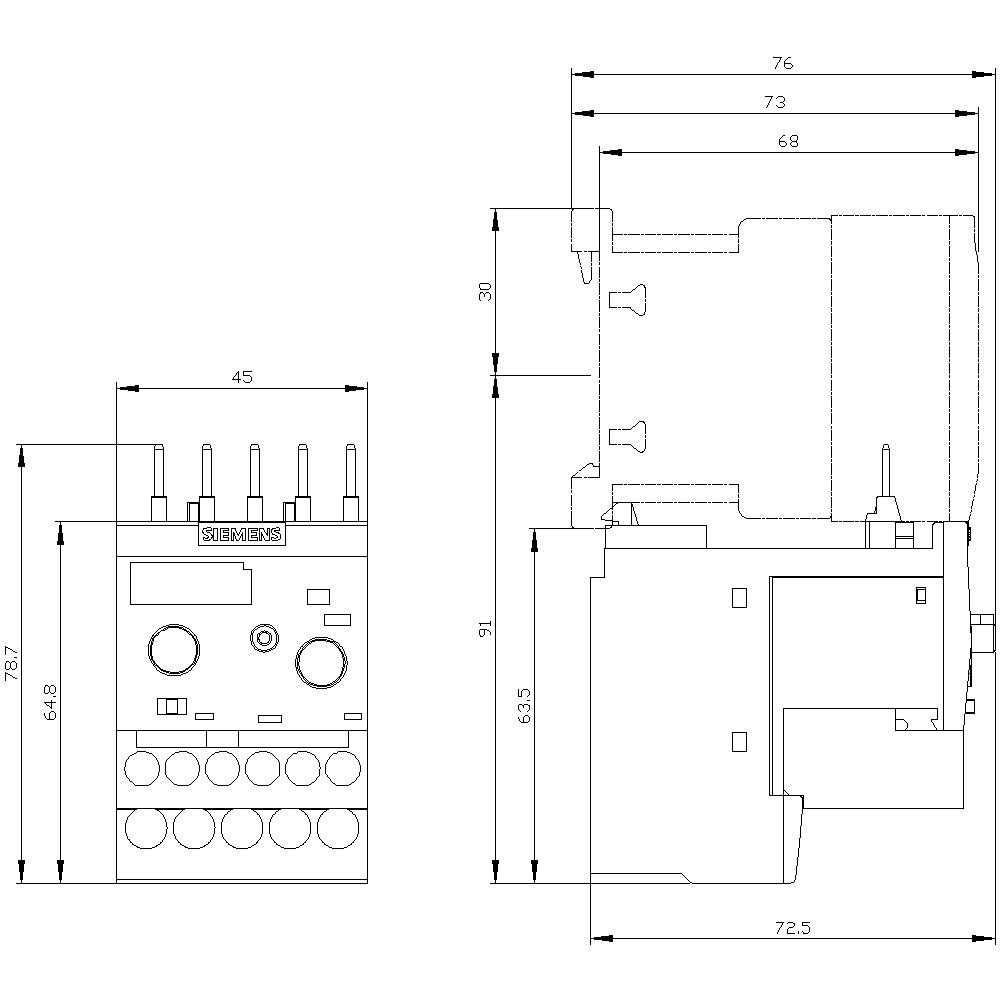

Technische tekening van een elektrisch apparaat met gedetailleerde afmetingen. Voor- en zijaanzicht tonen maten in millimeters.

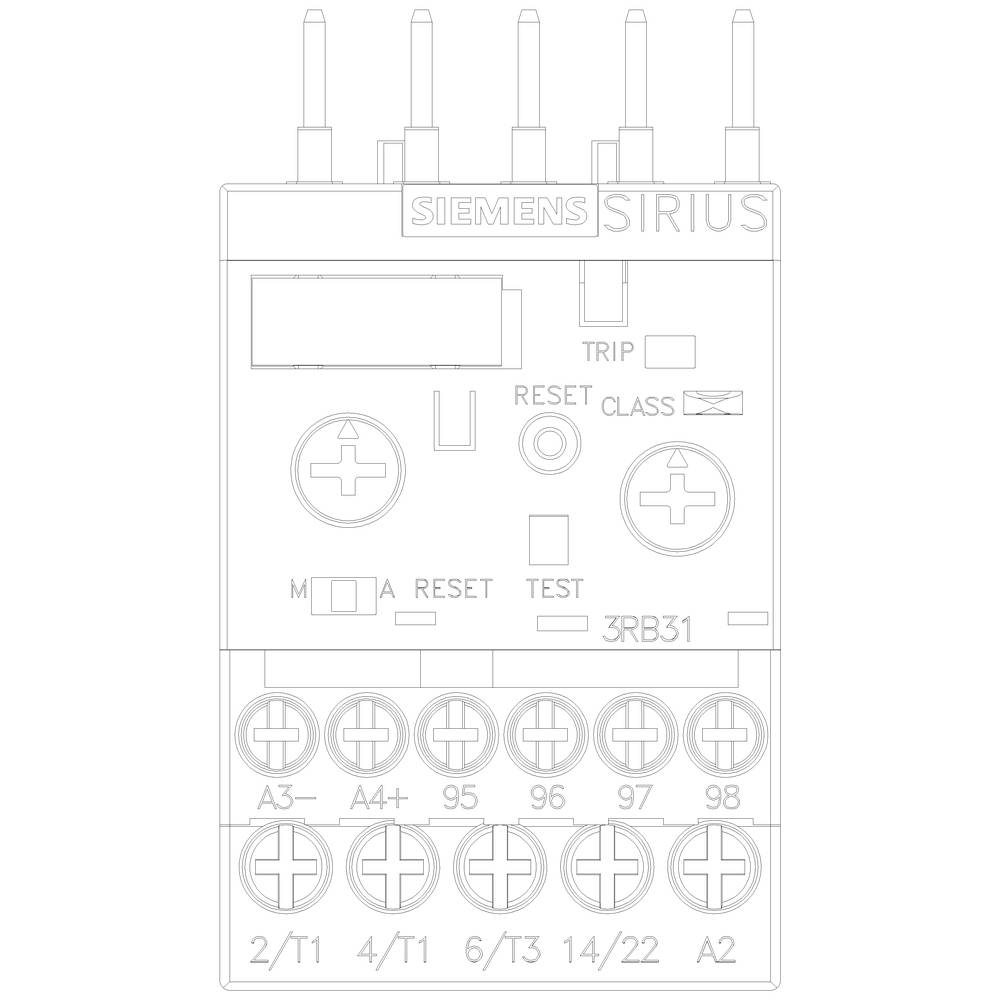

De afbeelding toont een Siemens SIRIUS schakeltoestel met drukknoppen en aansluitklemmen, dat wordt gebruikt voor de bescherming van elektromotoren.

1/6

Afbeelding vergelijkbaar

Soortnaam

Overbelastingsrelais

Functies

Overlast

Contactsoort

1x NO

1x NC

Type

3RB3113-4SB0

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar vr. 6 nov.

Aantal

Stuk(s)

Totaal (€ 161,15 / Stuk)

€ 161,15

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Overbelastingsrelais 3-12A motorbeveiliging S00, klasse 5-30, bescherming aanbouw

Extra services en acties

Technische specificaties

Bevestiging: bescherming aanbouw
Aanraking bescherming tegen elektrische schokken: vingerveilig
Aantal polen: 3
Resolutieklasse: class 5E, 10E, 20E en 30E instelbaar

Soortnaam: Overbelastingsrelais

Type: 3RB3113-4SB0

Bouwgrootte: S00

Functies: Overlast

Bijzonderheden: Auto/hand-schakeling

Voedingsspanning: 690 V/AC

Instelbereik stroomsterkte (min.): 3 A

Instelbereik stroomsterkte (max.): 12 A

Instelbereik (stroomsterkte): 3 - 12 A

: 1x NO
1x NC

Aansluiting: Schroeven

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 79 mm

Diepte: 73 mm

Afm.: (l x b x h) 73 x 45 x 79 mm

Inhoud: 1 stuk(s)

Gewicht: 0.2288 kg

AWG (max.): 12

AWG (min.): 20

Nominale stroom: 12 A

: 73 mm

Doorsnede flexibel (min.): 0.5 mm²

Doorsnede massief (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Screw connection

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1748440 Siemens 3RB3113-4SB0 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1748440 Siemens 3RB3113-4SB0 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Omschrijving

Overbelastingsrelais 4...12 A voor motorbeveiliging grootte S00, CLASS 5...30 contactormontage Hoofdstroomcircuit: schroef Hulpcircuit: schroef Handmatig-automatisch-RESET interne aardlekherkenning Elektronisch overbelastingsrelais SIRIUS 3RB3 voor stroomafhankelijke bescherming van verbruikers met normale en zware aanloopstart tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting, spanningsasymmetrie of faseuitval.
Dankzij de grote stroominstelbereiken en de verschillende activeringskenmerken kunnen slechts enkele types voor complete series motoren dienen. Met hun geringe vermogensverlies zijn ze bijzonder energiezuinig en dragen ze bij aan een lagere verwarming in de schakelkast. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX) zijn vanzelfsprekend. De uitvoering 3RB31 biedt uitgebreide functies zoals een geïntegreerde elektrische reset op afstand, aardlekdetectie en nog veel meer.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner en in verschillende activeringsklasses. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S00 tot S3.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
