Name: Siemens 3RB3143-4XD0 Overbelastingsrelais 1x NO, 1x NC Single 1 stuk(s)
Brand: Siemens
SKU: 1743367
Availability: InStock

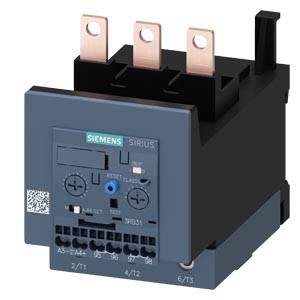

'Siemens Sirius contactschakelaar met blauwe insteltoets. Driepoolse aansluitingen bovenaan, meerdere aansluitingen en schakelaars aan de voorzijde.'

Een geopende schakelkast met meerdere rijen elektrische componenten, zoals schakelaars en zekeringen, netjes gerangschikt.

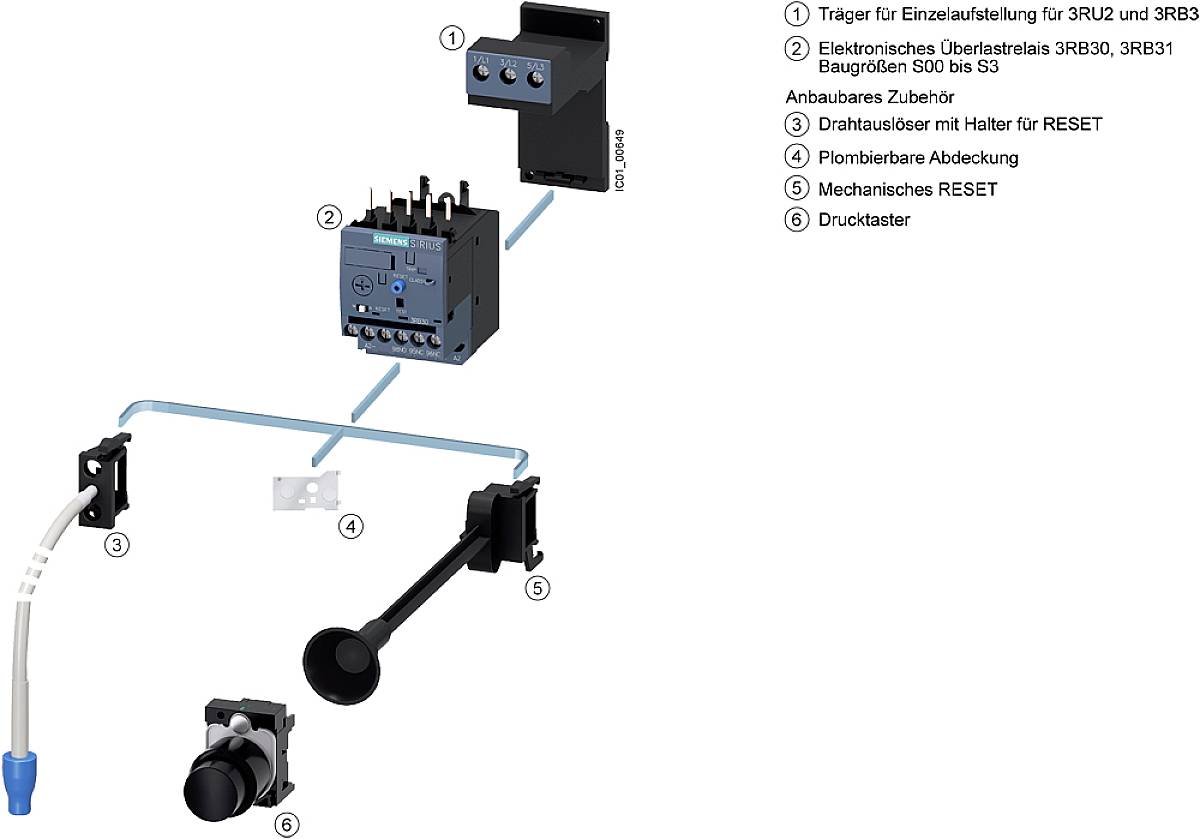

'Diagram van een elektrische schakeling metComponentenbenoeming: Drager, Overbelastingsrelais, Toebehoren, Afdekking, Mechanische RESET, Drukknop.'

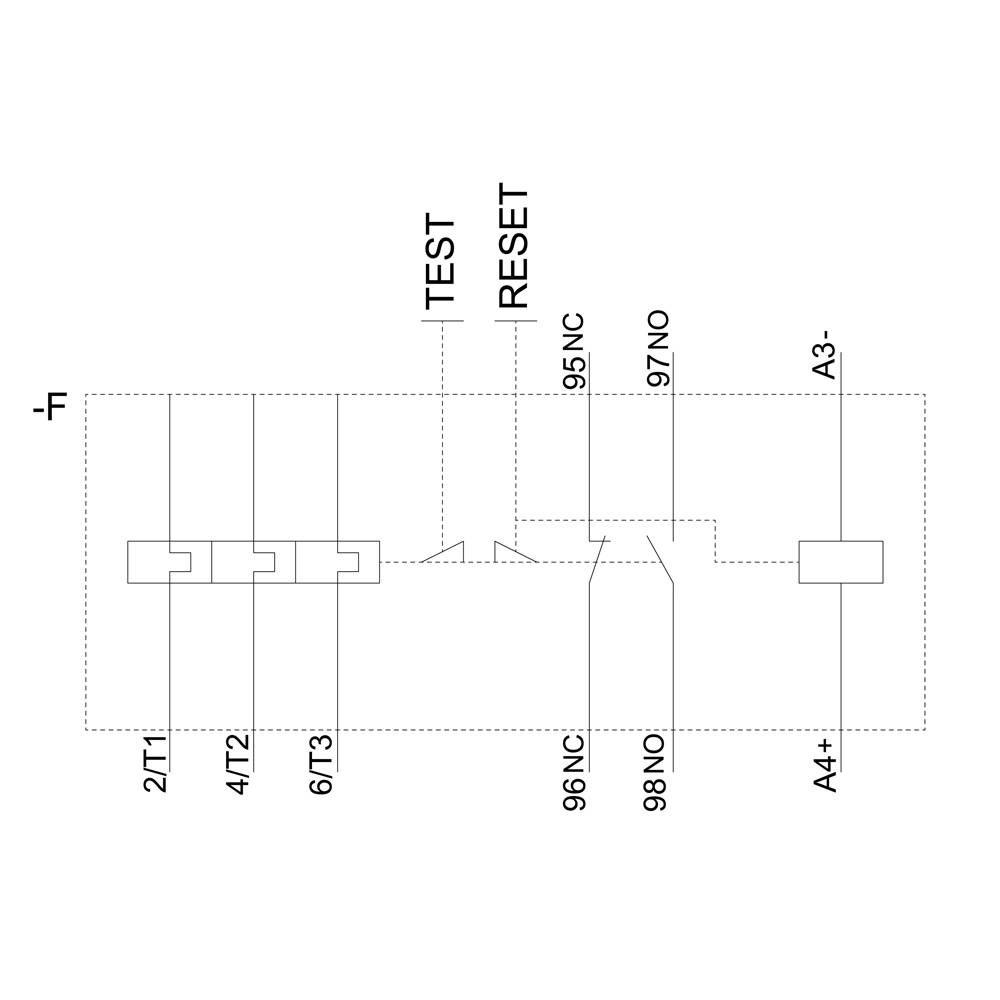

'TEST' en 'RESET' afkortingen langs een schematisch stroomcircuit, weergegeven met lijnen en rechthoekige componenten.

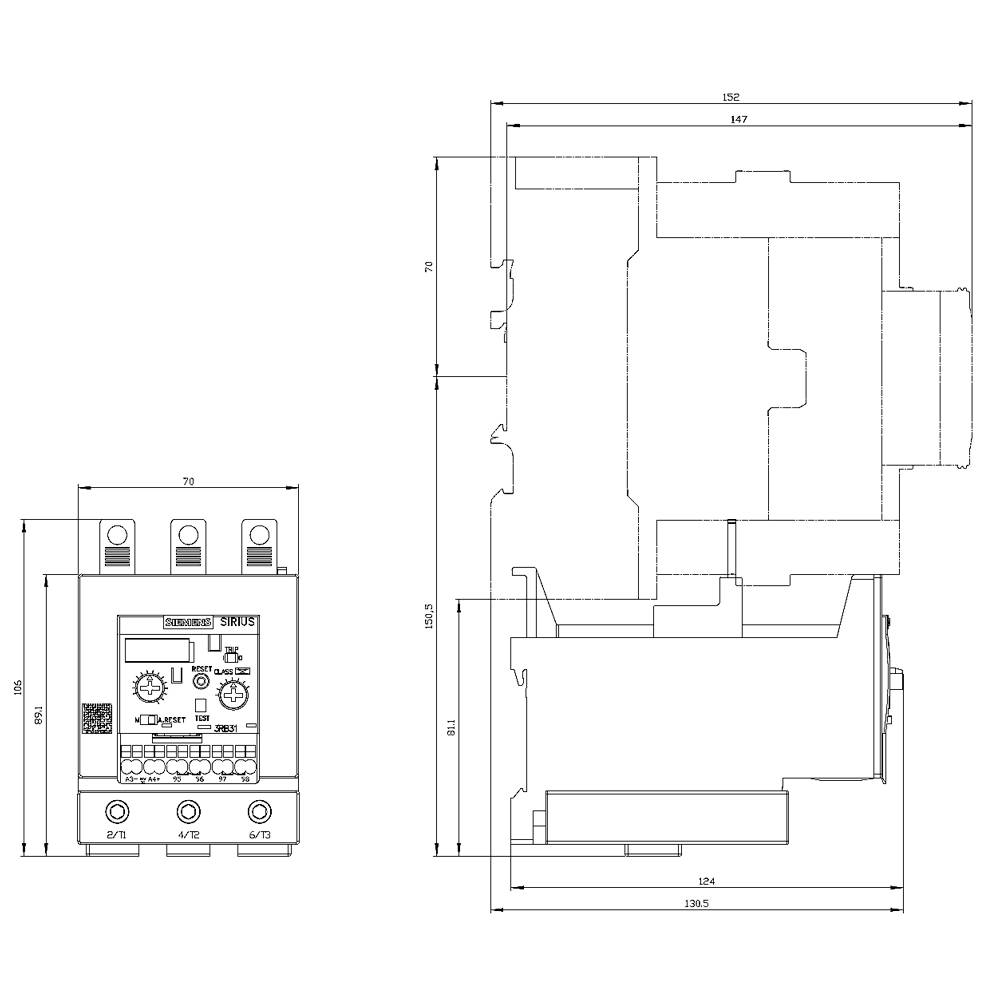

Technische tekening van een schakelaar met elektrische aansluitingen en behuizingsafmetingen. Aan de linkerkant wordt het frontpaneel weergegeven, aan de rechterkant een zijaanzicht met gedetailleerde maten.

1/5

Afbeelding vergelijkbaar

Verpakkingswijze

Single

Soortnaam

Overbelastingsrelais

Functies

Overlast

Contactsoort

1x NO

1x NC

Type

3RB3143-4XD0

Datasheet (PDF)

Leverbaar vr. 16 okt.

Aantal

Stuk(s)

Totaal (€ 268,60 / Stuk)

€ 268,60

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: contactormontage
Aanraakbeveiliging tegen elektrische schokken: vingerveilig bij verticale aanraking van voren naar IEC 60529
Aantal polen: 3
Activeringsklasse: Class 5E, 10E, 20E en 30E instelbaar

: Single

Soortnaam: Overbelastingsrelais

Type: 3RB3143-4XD0

Bouwgrootte: S3

Functies: Overlast

Bijzonderheden: Auto/hand-schakeling

Voedingsspanning: 1000 V/AC

Instelbereik stroomsterkte (min.): 32 A

Instelbereik stroomsterkte (max.): 115 A

Instelbereik (stroomsterkte): 32 - 115 A

: 1x NO
1x NC

Aansluiting: Schroeven

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 70 mm

Hoogte: 106 mm

Afm.: (l x b x h) 124 x 70 x 106 mm

Inhoud: 1 stuk(s)

AWG (max.): 1

AWG (min.): 10

Nominale stroom: 115 A

: 124 mm

Doorsnede flexibel (min.): 2.5 mm²

Doorsnede massief (min.): 2.5 mm²

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Screw connection

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Soortnaam

Functies

Contactsoort

Siemens 3RB2056-1FC2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741866

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 263,64^*

Siemens 3RB2056-1FF2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1749928

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 263,64^*

Siemens 3RB2056-1FW2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741867

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 219,01^*

Siemens 3RB2056-1FX2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741868

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 255,37^*

Siemens 3RB2056-2FC2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741869

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 285,12^*

Siemens 3RB2056-2FF2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741870

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 285,12^*

Siemens 3RB2056-2FW2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741871

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 238,84^*

Siemens 3RB2056-2FX2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741872

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 276,86^*

Siemens 3RB2066-1GC2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1742009

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 280,17^*

Siemens 3RB2066-1GF2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1750423

Leverbaar vr. 16 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 280,17^*

Documenten en downloads

Datablad

Datablad 1743367 Siemens 3RB3143-4XD0 Overbelastingsrelais 1x NO, 1x NC Single 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1743367 Siemens 3RB3143-4XD0 Overbelastingsrelais 1x NO, 1x NC Single 1 stuk(s)

Omschrijving

Overbelastingsrelais 32...115 A elektronisch voor motorbeveiliging maat S3, Class 5E...30E contactoraanbouw hoofdstroomketen: schroef hulpstroomketen: veerklem Handmatige-automatische RESET Elektronisch overbelastingsrelais Sirius 3RB3 voor stroomafhankelijke bescherming van verbruikers met normale en zware aanloopstroom tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting, spanningsasymmetrie of fase-uitval.
Dankzij de grote stroominstelbereiken en de verschillende activeringskenmerken kunnen slechts enkele types voor complete series motoren dienen. Met hun geringe vermogensverlies zijn ze bijzonder energiezuinig en dragen ze bij aan een lagere verwarming in de schakelkast. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend. De uitvoering 3RB31 biedt uitgebreide functies zoals een geïntegreerde elektrische reset op afstand, aardlekdetectie en nog veel meer.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner en in verschillende activeringsklasses. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S00 tot S3.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
