Name: Siemens 3RV2021-1DA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 2.2 - 3.2 A Schakelspanning (max.): 69
Brand: Siemens
SKU: 1750306
Availability: BackOrder

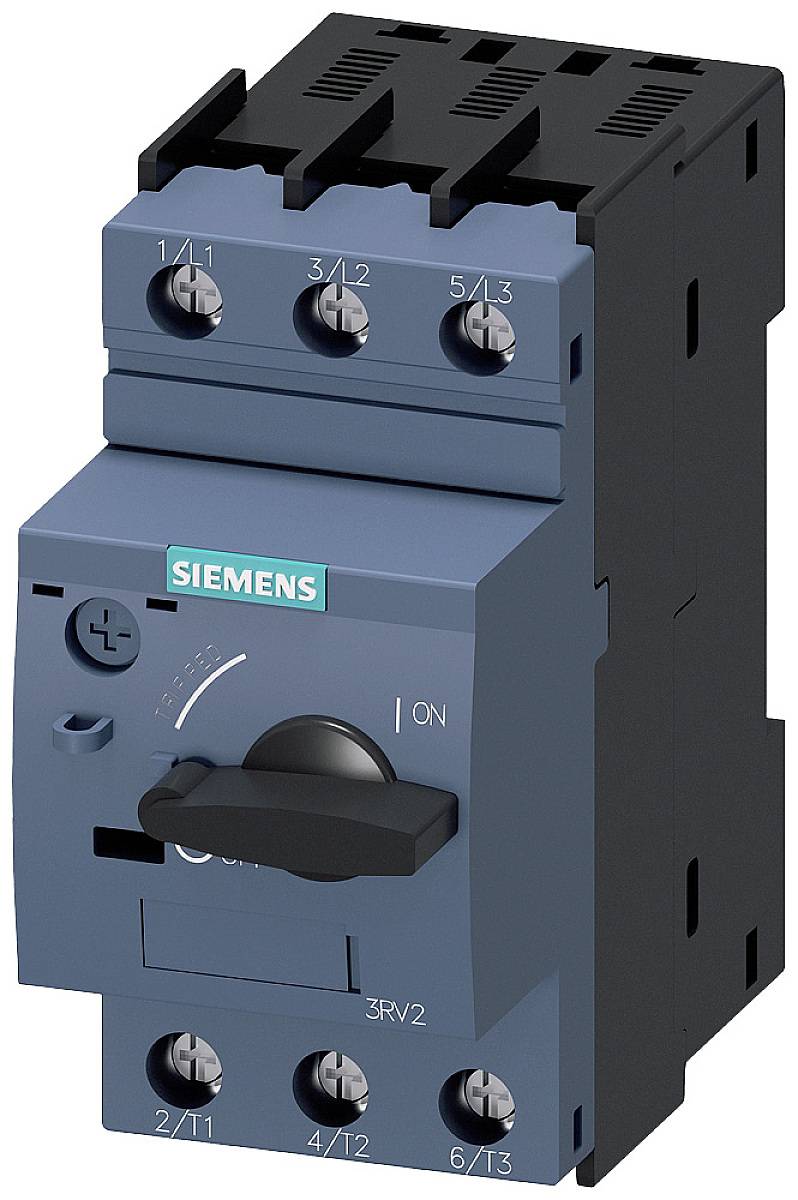

'Een blauwe Siemens-vermogensschakelaar met zwarte draaiknop en zes aansluitklemmen, voor elektrische beveiliging.'

Een schakelkast met elektronische componenten links, naast een regennat raam met een onscherpe blik op een industriële installatie.

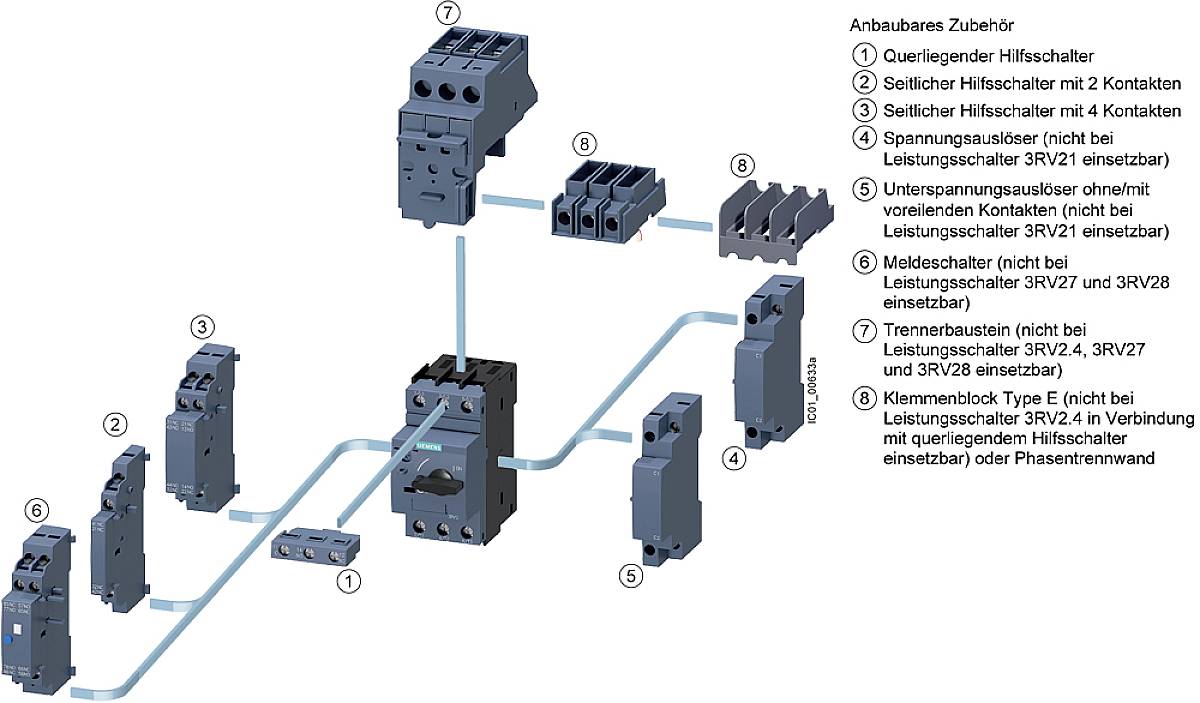

'Toebehoren voor vermogensschakelaars': Grafische weergave van verschillende accessoireonderdelen met bijschriften voor gebruik bij vermogensschakelaars.

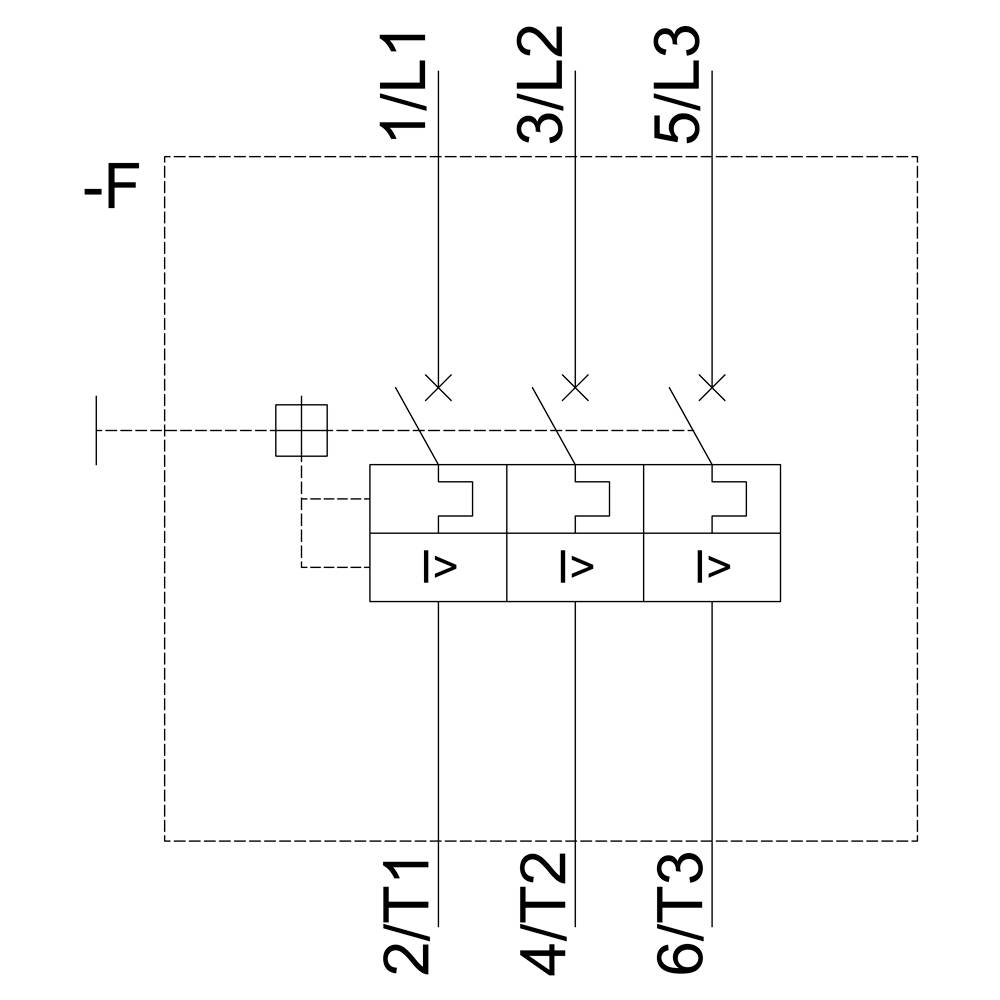

Schema van een driepolige hoofdstroomkring met drie vermogensschakelaars (1/L1, 3/L2, 5/L3) en uitgangen (2/T1, 4/T2, 6/T3).

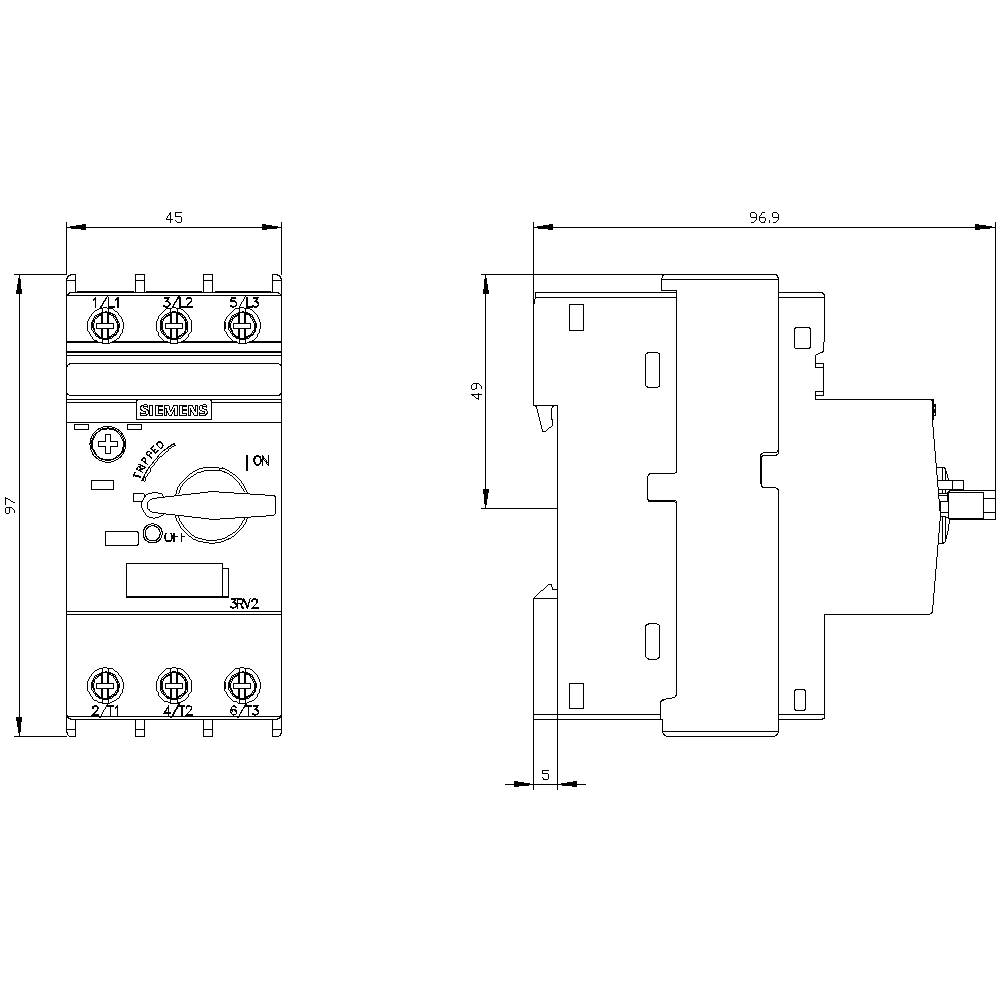

Schakelschema van een elektrisch apparaat met afmetingen. Voor- en zijaanzicht, maten in millimeters weergegeven.

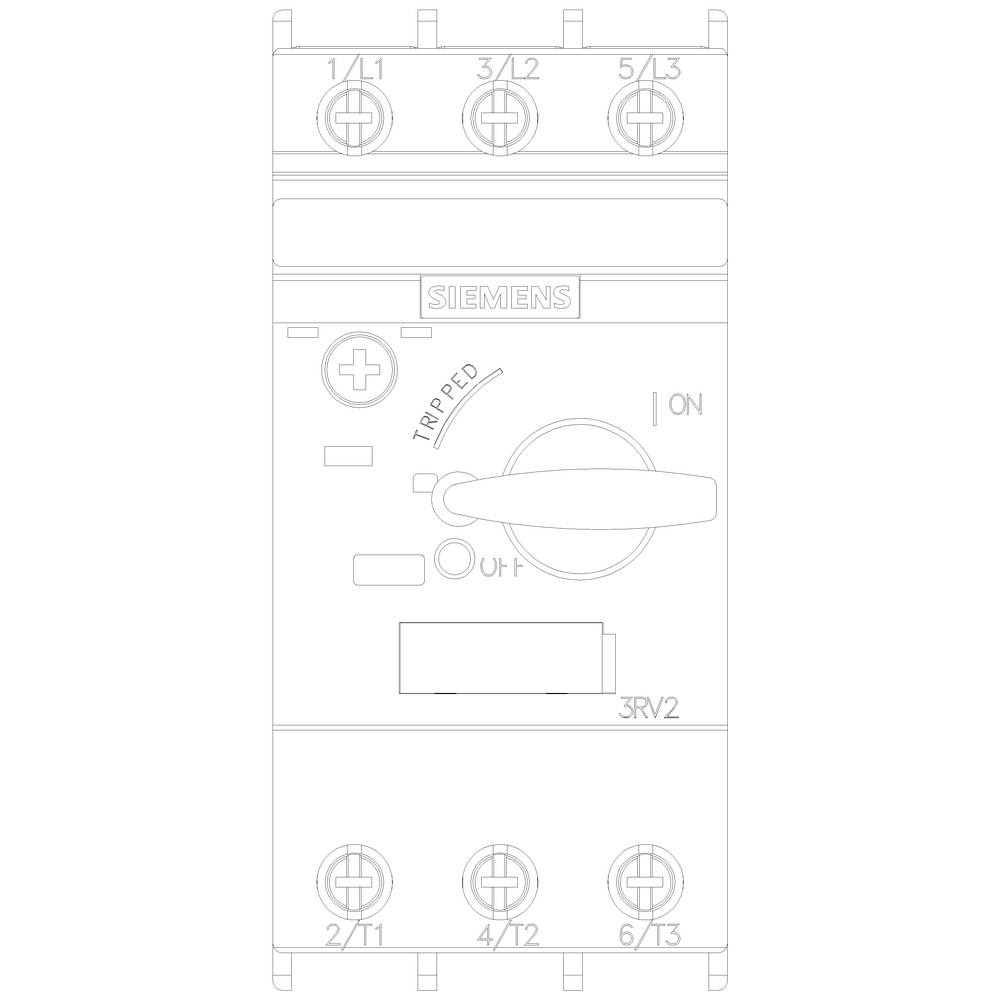

Een Siemens vermogensschakelaar. De schakelaar staat in de stand 'AAN'. Opschriften tonen aansluitingen en bedrijfsmodus.

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Aansluiting

Schroeven

Kleur (specifiek)

Meerdere kleuren

Min. temperatuur

-20 °C

Max. temperatuur

+60 °C

Datasheet (PDF)

Leverbaar vr. 30 okt.

Aantal

Stuk(s)

Totaal (€ 74,37 / Stuk)

€ 74,37

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Permanente stroomsterkte: 3,2 A
Mechanische levensduur van de hoofdcontacten: 100.000 schakelcycli
Max. kabeldoorsnede (eendraads of meerdraads): 10 mm²
Max. kabeldoorsnede flexibel (fijnaderig): 10 mm²

Soortnaam: Vermogensschakelaar

Aansluiting: Schroeven

Kleur (specifiek): Meerdere kleuren

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

: IP20

Breedte: 45 mm

Hoogte: 97 mm

Inhoud: 1 stuk(s)

Type: 3RV2021-1DA10

Afm.: (b x h x d) 45 x 97 x 97 mm

Conform RoHS: Ja

Diepte: 97 mm

Bouwgrootte: S0

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aantal polen: 3-polig

Instelbereik stroomsterkte (max.): 3.2 A

Instelbereik stroomsterkte (min.): 2.2 A

Schakelspanning (max.): 690 V/AC

: 45

: 97 mm

: 97 mm

: 1.1 kW

: FALSE

: 3.2 A

: FALSE

: 3

: 690-690 V

: 2.2-3.2 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 0.6 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV2021-0GA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm Piece

Artikelnummer:1741961

Leverbaar vr. 16 okt.

Conrad Electronic

0.63 A

0.45 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 64,45^*

Siemens 3RV2021-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm Piece

Artikelnummer:1741962

Leverbaar di. 20 okt.

Conrad Electronic

0.63 A

0.45 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Siemens 3RV2021-0GA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1741963

Leverbaar di. 20 okt.

Conrad Electronic

0.63 A

0.45 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 79,33^*

Siemens 3RV2021-0GA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1702216

Leverbaar di. 20 okt.

Conrad Electronic

0.63 A

0.45 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Siemens 3RV2021-0HA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741964

Leverbaar vr. 16 okt.

Conrad Electronic

0.8 A

0.55 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 69,41^*

Siemens 3RV2021-0HA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741965

Leverbaar di. 20 okt.

Conrad Electronic

0.8 A

0.55 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Siemens 3RV2021-0HA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1741966

Leverbaar di. 20 okt.

Conrad Electronic

0.8 A

0.55 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RV2021-0HA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1741982

Leverbaar di. 20 okt.

Conrad Electronic

0.8 A

0.55 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Siemens 3RV2021-0JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1702217

Leverbaar di. 20 okt.

Conrad Electronic

1 A

0.7 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 69,41^*

Siemens 3RV2021-0JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741983

Leverbaar di. 20 okt.

Conrad Electronic

1 A

0.7 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Documenten en downloads

Datablad

Datablad 1750306 Siemens 3RV2021-1DA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 2.2 - 3.2 A Schakelspanning (max.): 69

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1750306 Siemens 3RV2021-1DA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 2.2 - 3.2 A Schakelspanning (max.): 69

Omschrijving

Vermogensschakelaar grootte S0 voor motorbeveiliging Class 10 spanningsbeveiliging 2,2 - 3,2 A kortsluitingsbeveiliging 42 A schroefaansluiting standaard schakelvermogen vermogensschakelaar Sirius 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting en voor een veilige scheiding van de installatie van het net.
De compacte en klimaatvriendelijkste vermogensschakelaars zijn door hun geringe afvalwarmte geoptimaliseerd voor gebruik in consumentencompartimenten, natuurlijk ook voor IE3/IE4-motoren en ook voor het schakelen van gelijkstroom. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en noodstop-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
