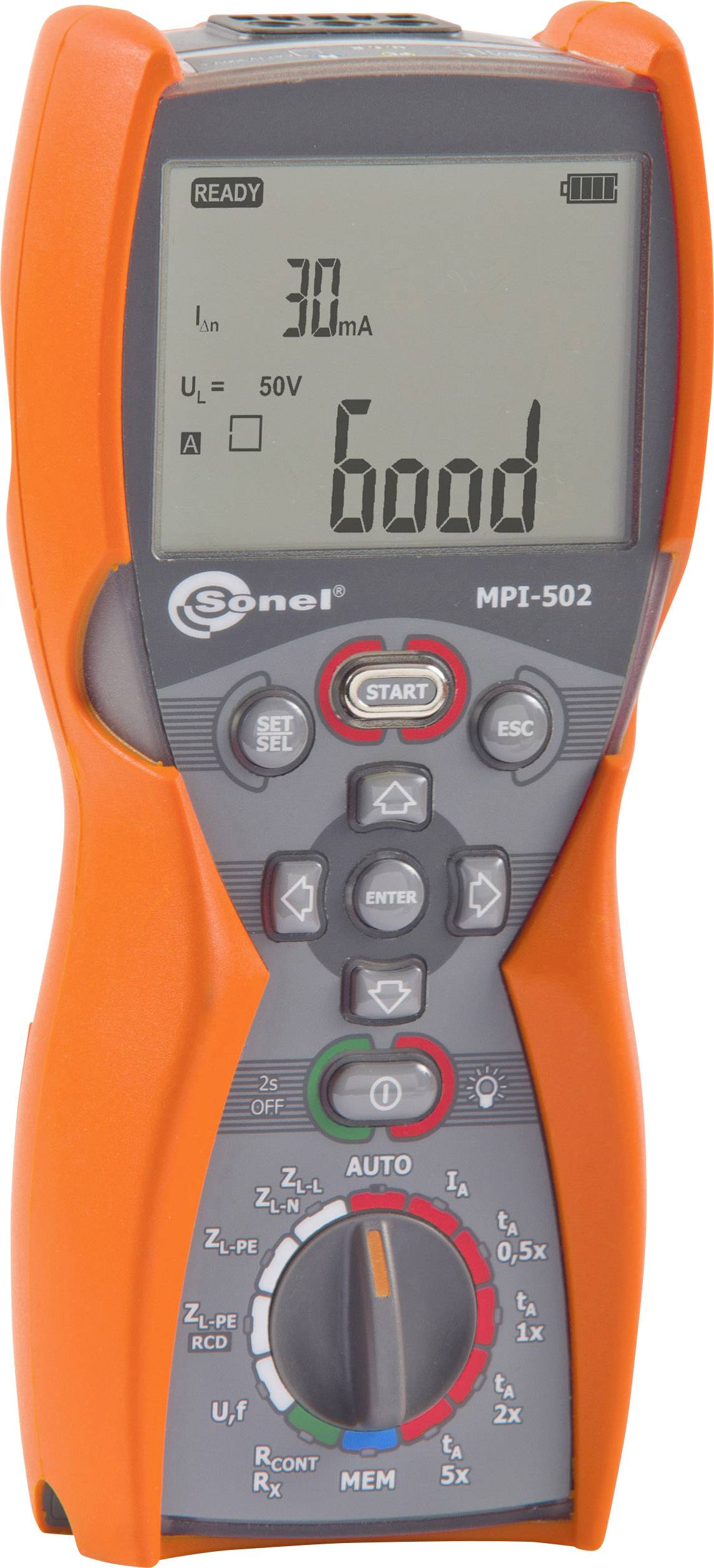

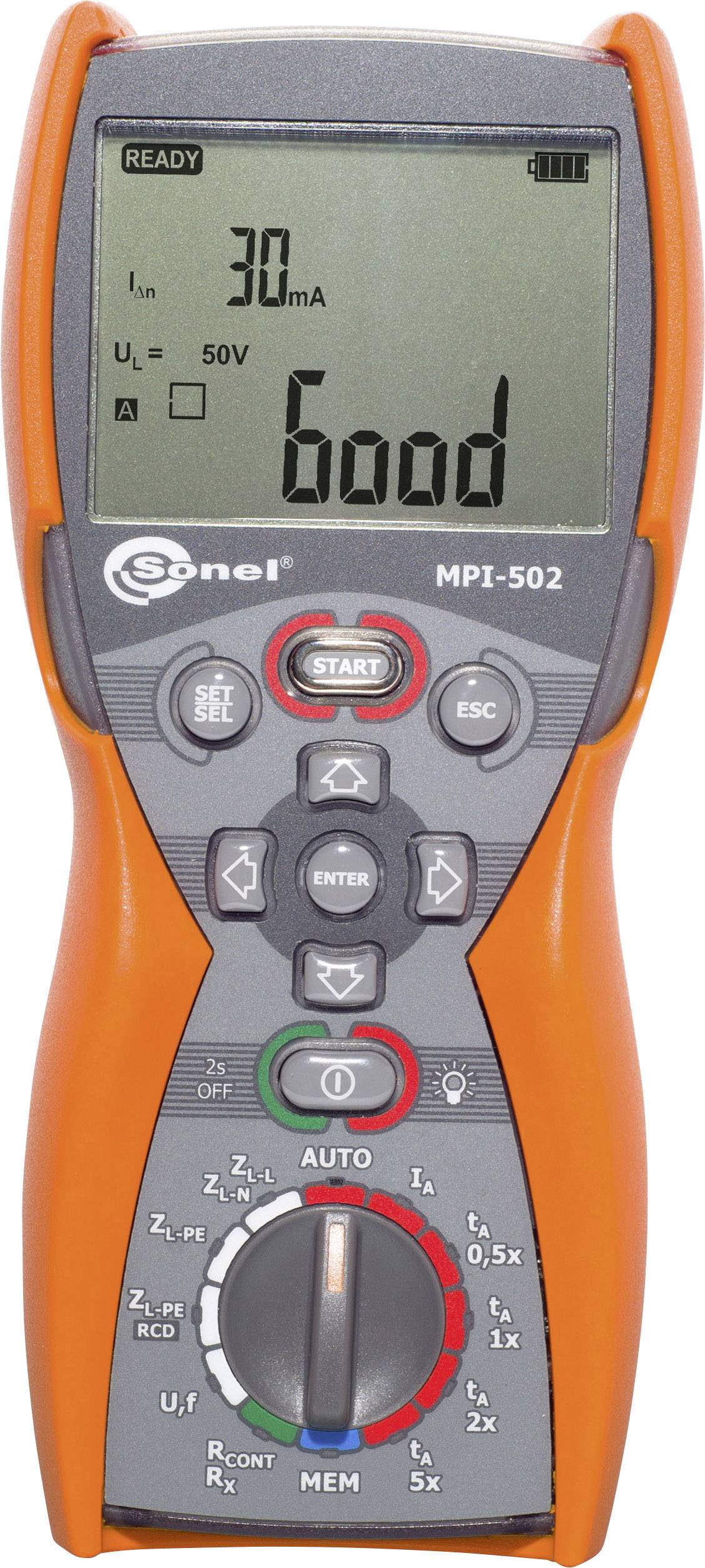

Sonel MPI-502 Installatietester VDE-norm 0100
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Highlights & Details
VDE 0100 installatietester MPI-502
- Lusimpedantiemeting: ZL-PE, ZL-N, ZL-L op netspanning tot 415V
- Meetstroom: 7,6 A/230 V en 13 A/400V
- Meten van lussen, ook zonder activering van RCD
- RCD/FI controle van type AC o.a.
- Meting aardleidingsweerstand ± 200 mA
- Spanningsmeting AC
- Frequentiemeting
- Automatische ompoling van L en N
- Draadloze gegevensoverdracht mogelijk
- Geheugen voor 990 meetwaarden
- Testapparaat conform IEC 60364-6-61
Technische specificaties
- Bereik lusimpedantiemeting ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ± (5% v.M. + 3 digits); bereik lusimpedantiemeting ZL-PE, ZL-N, ZL-L 20,0...199,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ± (5% v.M. + 3 digits); bereik lusimpedantiemeting ZL-PE, ZL-N, ZL-L 200...1999 Ω: resolutie: 1 Ω, nauwkeurigheid: ± (5% v.M. + 3 digits); spanningsgebieden: 180…270 V voor ZL-PE , ZL-N en 180…460 V voor ZL-L; frequentie: 50 Hz, 60 Hz; bereik lusimpedantiemeting ZL-PE zonder activering van de RCD 0,00...19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ±(6% van meetwaarde + 10 digits); bereik lusimpedantiemeting ZL-PE zonder activering van de RCD 20...199Ω: resolutie: 0,1 Ω, nauwkeurigheid: ±(6% van meetwaarde + 5 digits); bereik lusimpedantiemeting ZL-PE zonder activering van de RCD 200...1999Ω: resolutie: 1 Ω, nauwkeurigheid: ±(6% van meetwaarde + 5 digits); activeringstijd RCDnormal 0,5*in: bereik: 0...300 ms, resolutie: 1 ms, nauwkeurigheid: ±(2% van meetwaarde + 2 digits); activeringstijd RCDnormal 1*in: bereik: 0...300 ms, resolutie: 1 ms, nauwkeurigheid: ±(2% van meetwaarde + 2 digits); activeringstijd RCDnormal 2*in: bereik: 0...150ms, resolutie: 1 ms, nauwkeurigheid: ±(2% van meetwaarde + 2 digits); activeringstijd RCDnormal 5*in: bereik: 0...40 ms: resolutie: 1 ms, nauwkeurigheid: ±(2% van meetwaarde + 2 digits); activeringstijd RCDselektiv 0,5*in: bereik: 0...500 ms, resolutie: 1 ms, nauwkeurigheid: ±(2% van meetwaarde + 2 digits); activeringstijd RCDselektiv 1*in: bereik: 0...500 ms, resolutie: 1 ms, nauwkeurigheid: ±(2% van meetwaarde + 2 digits); activeringstijd RCDselektiv 2*in: bereik: 0...200 ms, resolutie: 1 ms, nauwkeurigheid: ±(2% van meetwaarde + 2 digits); activeringstijd RCDselektiv 5*in: bereik: 0...150 ms, resolutie: 1 ms, nauwkeurigheid: ±(2% van meetwaarde + 2 digits); activeringsstroom RCD type AC 10 mA: bereik: 3,3...10,0 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 30 mA: bereik: 9,0...30,0 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 100 mA: bereik: 33,0...100,0 mA, resolutie: 1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 300 mA: bereik: 90...300,0 mA, resolutie: 1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 500 mA: bereik: 150...500,0 mA, resolutie: 1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type A 10 mA: bereik: 4...20,0 mA, resolutie: 0,1 mA, meetstroom: 0,35...2,0xIn, nauwkeurigheid: ±10% in; activeringsstroom RCD type A 30 mA: bereik: 12,5...42,0 mA, resolutie: 0,1 mA, meetstroom: 0,35...1,4,0xIn, nauwkeurigheid: ±10% In; activeringsstroom RCD type A 100 mA: bereik: 40,0...140,0 mA, resolutie: 1 mA, meetstroom: 0,35...1,4xIn, nauwkeurigheid: ±10% in; activeringsstroom RCD type A 300 mA: bereik: 120...420 mA, resolutie: 1 mA, meetstroom: 0,35...1,4xIn, nauwkeurigheid: ±10% in; bereik Meting aardleidingsweerstand ± 200 mA 0,00...19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik Meting aardleidingsweerstand ± 200 mA 20,00...199,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik Meting aardleidingsweerstand ± 200 mA 200...400 Ω: resolutie: 1 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); aardingsweerstandsmeting RE voor RCD 10 mA: bereik: 0,01...5,00 kΩ, resolutie: 0,01 kΩ, meetstroom: 4 mA, nauwkeurigheid: 0...+10% van meetwaarde ± 8 digits; aardingsweerstandsmeting RE voor RCD 30 mA: bereik: 0,01...1,66 kΩ, resolutie: 0,01 kΩ, meetstroom: 12 mA, nauwkeurigheid: 0...+10% van meetwaarde ± 5 digits; aardingsweerstandsmeting RE voor RCD 100 mA: bereik: 1...500 Ω; resolutie: 1 Ω, meetstroom: 40 mA, nauwkeurigheid: 0...+5% van meetwaarde ± 5 digits; aardingsweerstandsmeting RE voor RCD 300 mA: bereik: 1...166 Ω: resolutie: 1 Ω, meetstroom: 120 mA, nauwkeurigheid: 0...+5% van meetwaarde ± 5 digits; aardingsweerstandsmeting RE voor RCD 500 mA: bereik: 1...100 Ω: resolutie: 1 Ω, meetstroom: 200 mA, nauwkeurigheid: 0...+5% van meetwaarde ± 5 digits); bereik contactspanning 0...9,9 V, resolutie: 0,1 V, meetstroom: 0,4x, nauwkeurigheid: 10% van meetwaarde ± 5 digits; Bereik contactspanning 10...99,9 V, resolutie: 0,1 V, meetstroom: 0,4x, nauwkeurigheid: 0...15% van meetwaarde; bereik spanningsmeting 0,0...299,9 V, resolutie: 0,1 V, nauwkeurigheid: ±(2% van meetwaarde + 6 digits); bereik spanningsmeting 300...500 V, resolutie: 1 V, nauwkeurigheid: ±(2% van meetwaarde + 2 digits); bereik frequentie 45…65 Hz: resolutie: 0,1 Hz, nauwkeurigheid: ±(0,1% v.M. + 1 digits)
- Soortnaam
Installatietester
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT IV 300 V
- Interfaces
USB
- Afm.
(l x b x h) 160 x 305 x 265 mm
- Gewicht
1.88 kg
IP67
- Meetbereik (VDE)
Lusimpedantie
Vermogensimpedantie
Weerstand
Weerstand van de beschermingsgeleider
Contactstroom
Spanning
Stroom
Frequentie
- DIN-norm
DIN IEC 60364
- Weergave
Digitaal (LCD)
- Nauwkeurigheid
0.1 %
- Breedte
305 mm
- Hoogte
265 mm
160 mm
- Testprocedure
Automatisch
- Spanningsverzorging
Werkt op batterij(en)
- Aantal geheugenplaatsen
990
- Geheugen
Ja
- Type
MPI-502
- VDE-norm
0100
- Bijzonderheden
RCD/FI test
Documenten en downloads
Datablad
Datablad 1427976 Sonel MPI-502 Installatietester VDE-norm 0100
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1427976 Sonel MPI-502 Installatietester VDE-norm 0100
Omschrijving
De VDE 0100 testapparaat MPI-502 van Sonel, is de kleinste en handige uitvoering van de MPI-serie. Het is ideaal voor het snel testen van RCD's en zekeringen in installaties en elektrische installaties. De perfecte combinatie van grootte en meettechniek, maken de MPI-502 naar de tester voor elke gereedschapskoffer.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Robuuste met rubber beklede IP67 behuizing;multimeter formaat;CAT IV 300 V; testkabels met banaanbussen of meetpunten; krokodilklemmen;gegevensoverdracht via de OR-1-adapter;draagtas;'s;Protocolsoftware Sonel Reader
Omvang van de levering
- Testkabel met UNIVERSELE geaarde stekker (WS-05)
- Testkabel met banaanbussen 1,2 m, rood
- Testkabel met banaanbussen 1,2 m, geel
- Testkabel met banaanbussen 1,2 m, blauw
- Meetpunt met banaanbus rood
- Meetpunt met banaanbus blauw
- Krokodilklem K02 geel
- OR-1 ontvanger
- Draagtas M6
- Draagriem
- Kalibratiecertificaat
- Gebruiksaanwijzing
- Batterijen
- Software Sonel Reader
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
