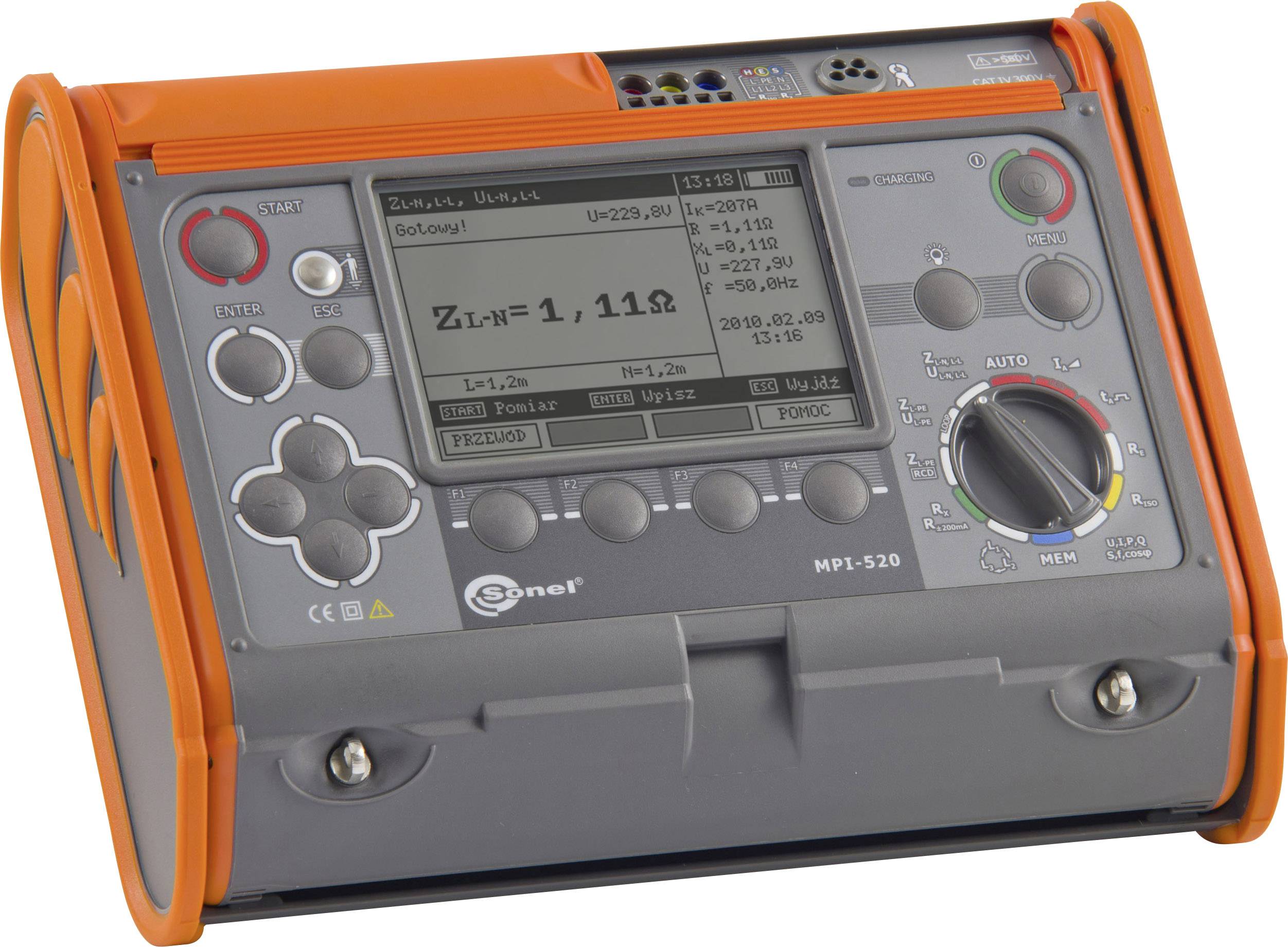

Sonel MPI-520 Installatietester VDE-norm 0100
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Highlights & Details
VDE 0100 installatietester MPI-520
- Lusimpedantiemeting met max. 41 A bij 415 V
- Meten van lussen, ook zonder activering van RDC
- Kortsluitstroom berekening
- Isolatieweerstandsmeting met max. 1000 V tot 10 GΩ
- Meting aardleidingweerstand met ±200 mA
- RCD/FI-test type AC, A en B tot 1000 mA
- Aardingsmeting
- TRMS-stroommeting tot 400 A
- AC-spanningsmeting tot 500 V
- Werkelijk., schijnbaar vermogen.- en blind vermogen meting incl. cosϕ
Technische specificaties
- Bereik lusimpedantiemeting ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ± (5% v.M. + 3 digits); bereik lusimpedantiemeting ZL-PE, ZL-N, ZL-L 20,0...199,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ± (5% v.M. + 3 digits); bereik lusimpedantiemeting ZL-PE, ZL-N, ZL-L 200...1999 Ω: resolutie: 1 Ω, nauwkeurigheid: ± (5% v.M. + 3 digits); spanningsgebieden: 95…270 V voor ZL-PE , ZL-N en 95…440 V voor ZL-L; frequentie: 45…65 Hz; bereik lusimpedantiemeting ZL-PE zonder RCD activeren 0,00...19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ±(6% van meetwaarde + 10 digits); bereik lusimpedantiemeting ZL-PE zonder RCD opstarten 20...199Ω: resolutie: 0,1 Ω, nauwkeurigheid: ±(6% van meetwaarde + 5 digits); bereik lusimpedantiemeting ZL-PE zonder RCD-activering 200...1999 Ω: resolutie: 1 Ω, nauwkeurigheid: ± (6% v.M. + 5 digits); bereik aardingsweerstandsmeting RE: 0,00...9,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ±(2% van meetwaarde + 4 digits); bereik aardingsweerstandsmeting RE: 10,00...99,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik aardingsweerstandsmeting RE: 100...999 Ω: resolutie: 1 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik aardingsweerstandsmeting RE: 1,00...1,99 kΩ: resolutie: 0,01 kΩ, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); activeringstijd RCDnormal 0,5*in: bereik: 0...300 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDnormal 1*in: bereik: 0...300 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDnormal 2*in: bereik: 0...150ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDnormal 5*in: bereik: 0...40 ms: resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDselektiv 0,5*in: bereik: 0...500 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDselektiv 1*in: bereik: 0...500 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDselektiv 2*in: bereik: 0...200 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDselektiv 5*in: bereik: 0...150 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringsstroom RCD type AC 10 mA: bereik: 3,3...10,0 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 30 mA: bereik: 9,0...30,0 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5%; in activeringsstroom RCD type AC 100 mA: bereik: 33,0...100,0 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 300 mA: bereik: 90...300,0 mA, resolutie: 1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 500 mA: bereik: 150...500,0 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 1000 mA: bereik: 330...1000 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type A 10 mA: bereik: 4...20,0 mA, resolutie: 0,1 mA, meetstroom: 0,4...2,0xIn, nauwkeurigheid: ±10% in; activeringsstroom RCD type A 30 mA: bereik: 12...42,0 mA, resolutie: 0,1 mA, meetstroom: 0,4...1,4xIn, nauwkeurigheid: ±10% in; activeringsstroom RCD type A 100 mA: bereik: 40,..140,0 mA, resolutie: 1 mA, meetstroom: 0,4...1,4xIn, nauwkeurigheid: ±10% in; activeringsstroom RCD type A 300 mA: bereik: 120...420 mA, resolutie: 1 mA, meetstroom: 0,4...1,4xIn, nauwkeurigheid: ±10% in; activeringsstroom RCD type A 500 mA: bereik: 200...700 mA, resolutie: 1 mA, meetstroom: 0,4...1,4xIn, nauwkeurigheid: ±10% in; RCD type B: zie gegevensblad; nominale bereik isolatieweerstand 50 V: 50 kΩ - 250 MΩ; nominale bereik isolatieweerstand 100 V: 100 kΩ...500 MΩ; nominale bereik isolatieweerstand 250 V: 250 kΩ...1 GΩ; nominale bereik isolatieweerstand 500 V: 500 kΩ...2 GΩ; nominale bereik isolatieweerstand 1000 V: 1 MΩ...3 GΩ; bereik Isolatieweerstandsmeting 0...1999 kΩ: resolutie: 1 kΩ, nauwkeurigheid: ±(3% van meetwaarde + 8 digits); bereik isolatieweerstandsmeting 2,00...19,99 MΩ: resolutie: 0,01 MΩ, nauwkeurigheid: ±(3% van meetwaarde + 8 digits); bereik isolatieweerstandsmeting 20...199 MΩ: resolutie: 0,1 MΩ, nauwkeurigheid: ±(3% van meetwaarde + 8 digits); bereik isolatieweerstandsmeting 200...999 MΩ: resolutie: 1 MΩ, nauwkeurigheid: ±(3% van meetwaarde + 8 digits); bereik isolatieweerstandsmeting 1,00...3 GΩ: resolutie: 0,01 GΩ, nauwkeurigheid: ±(4% van meetwaarde + 6 digits); de weergave van de fasevolgorde door symbool; bereik Meting aardleidingsweerstand ± 200 mA 0,00...19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik Meting aardleidingsweerstand ± 200 mA 20,00...19,99 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik Meting aardleidingsweerstand ± 200 mA 200...400 Ω: resolutie: 1 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik werkzaam.- blinde.- schijnbaar vermogen (P,Q,S): 0...200 kW; TRMS-bereik: 0 tot 400 A; bereik AC-spanning ULN: 0...440 V; frequentiebereik: 45...65 Hz; weergavebereik cos φ: 0,00...1.00, resolutie: 0,01
- Soortnaam
Installatietester
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT IV 300 V
- Interfaces
1x USB
- Afm.
(l x b x h) 310 x 455 x 180 mm
- Gewicht
6.4 kg
IP54
- Meetbereik (VDE)
Isolatieweerstand
Lusimpedantie
Vermogensimpedantie
Werkelijk vermogen
Schijnbaar rendement
Blindvermogen
Vermogensfactor
Weerstand
Weerstand van de beschermingsgeleider
Contactstroom
Meer tonen
- DIN-norm
DIN IEC 60364
- Weergave
Digitaal (LCD)
- Breedte
455 mm
- Hoogte
180 mm
310 mm
- Spanningsverzorging
Werkt op batterij(en)
- Aantal geheugenplaatsen
300
- Geheugen
Ja
- Type
MPI-520
- VDE-norm
0100
- Bijzonderheden
RCD/FI test
Documenten en downloads
Datablad
Datablad 1427978 Sonel MPI-520 Installatietester VDE-norm 0100
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1427978 Sonel MPI-520 Installatietester VDE-norm 0100
Omschrijving
MPI-520 is een universeel inzetbaar DIN VDE 0100/0105 testapparaat van Sonel voor volledige controle van elektrische installaties en industriële installaties. Omvangrijke metingen voor alle typen RCD (A, AC, B), alsmede de metingen, bepaling van cos φ door TRMS stroommeting tot 400 A en spanningsmeting AC tot 500 V behoren tot de geavanceerde functies van de grote MPI-serie. Een stamgegevens invoer is nu ook met een bluetooth toetsenbord ter plaatse mogelijk
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Robuuste met rubber beklede IP54 behuizing
- CAT IV 300 V
- Testleidingen
- Toets staaf
- Aarding meetaccessoires zoals help elektroden en meetdraden op spillen
- Stroomtangen voor vermogensanalyse
- Universele draaistroom-accessoires zoals CEE-adapter 16 A en 32 A 4- of 5-polig
- Uni-Schutzkontakt adapter
- USB-kabel
- Draagtas
- Accu's
- Protocolsoftware Sonel Reader
Omvang van de levering
- Adapter met UNI-geaarde stekker (WS-03)
- Testkabel met banaanbussen 1,2 m, geel
- Testkabel met banaanbussen 1,2 m, blauw
- Testkabel met banaanbussen 1,2 m, rood
- Testkabel met banaanbussen 30 m op spoel, rood
- Testkabel met banaanbussen 15 m op spoel, blauw
- Meetpunt met banaanbus, geel
- Meetpunt met banaanbus rood
- Meetpunt met banaanbus blauw
- Testkabel 1,8 m rood, 5kV
- Testkabel 1,8 m zwart, afgeschermd, 5 kV
- Meetstift rood, 5 kV
- Krokodilklem K02, rood
- Krokodilklem K02, geel
- 2 x grondpin (rood) 0,3m
- Draagtas L2
- Draagriem
- Batterijbehuizing LR14
- Batterijen LR14
- USB-Kabel Software Sonel Reader
- Gebruiksaanwijzing
- Kalibratiecertificaat
Opmerkingen
- Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
