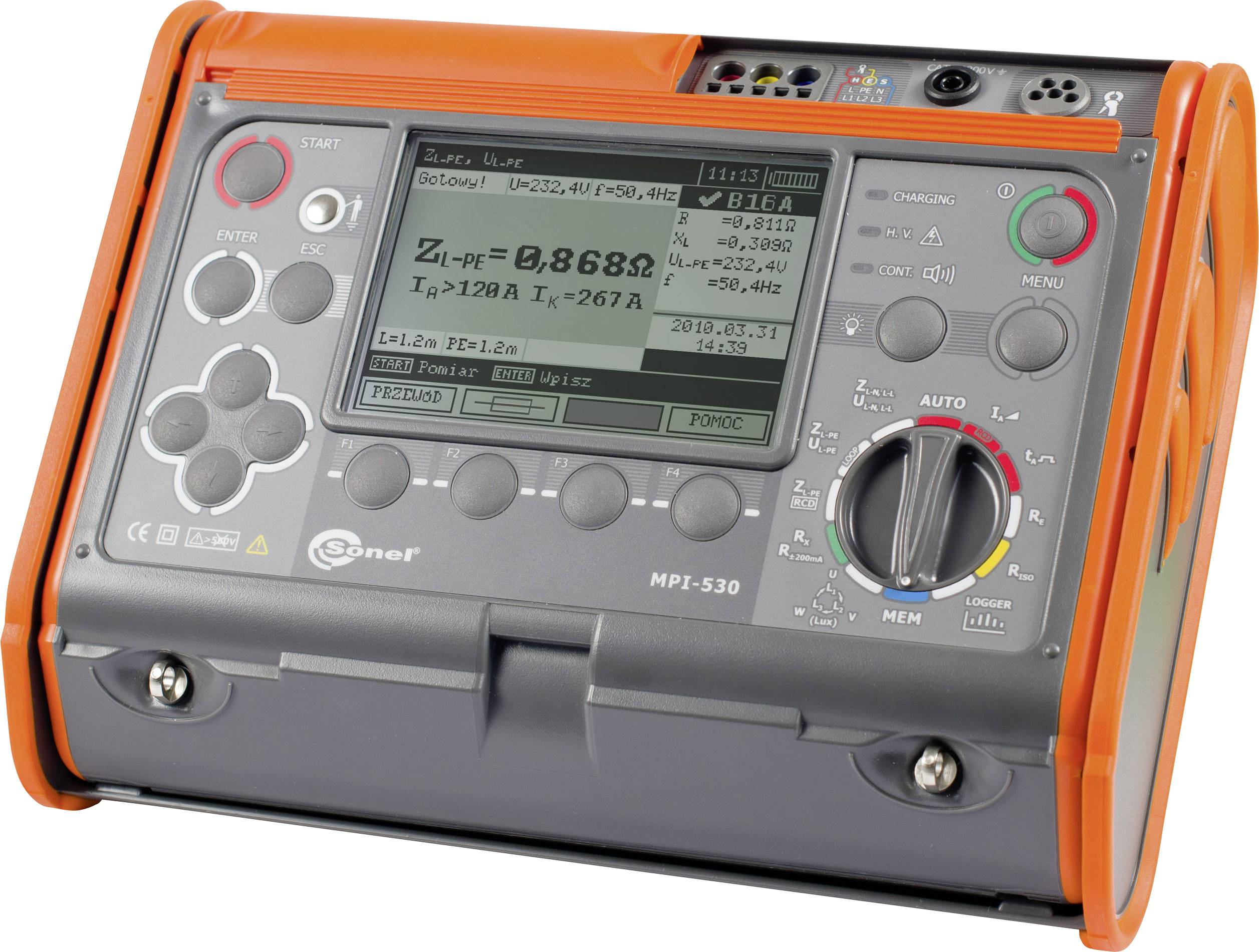

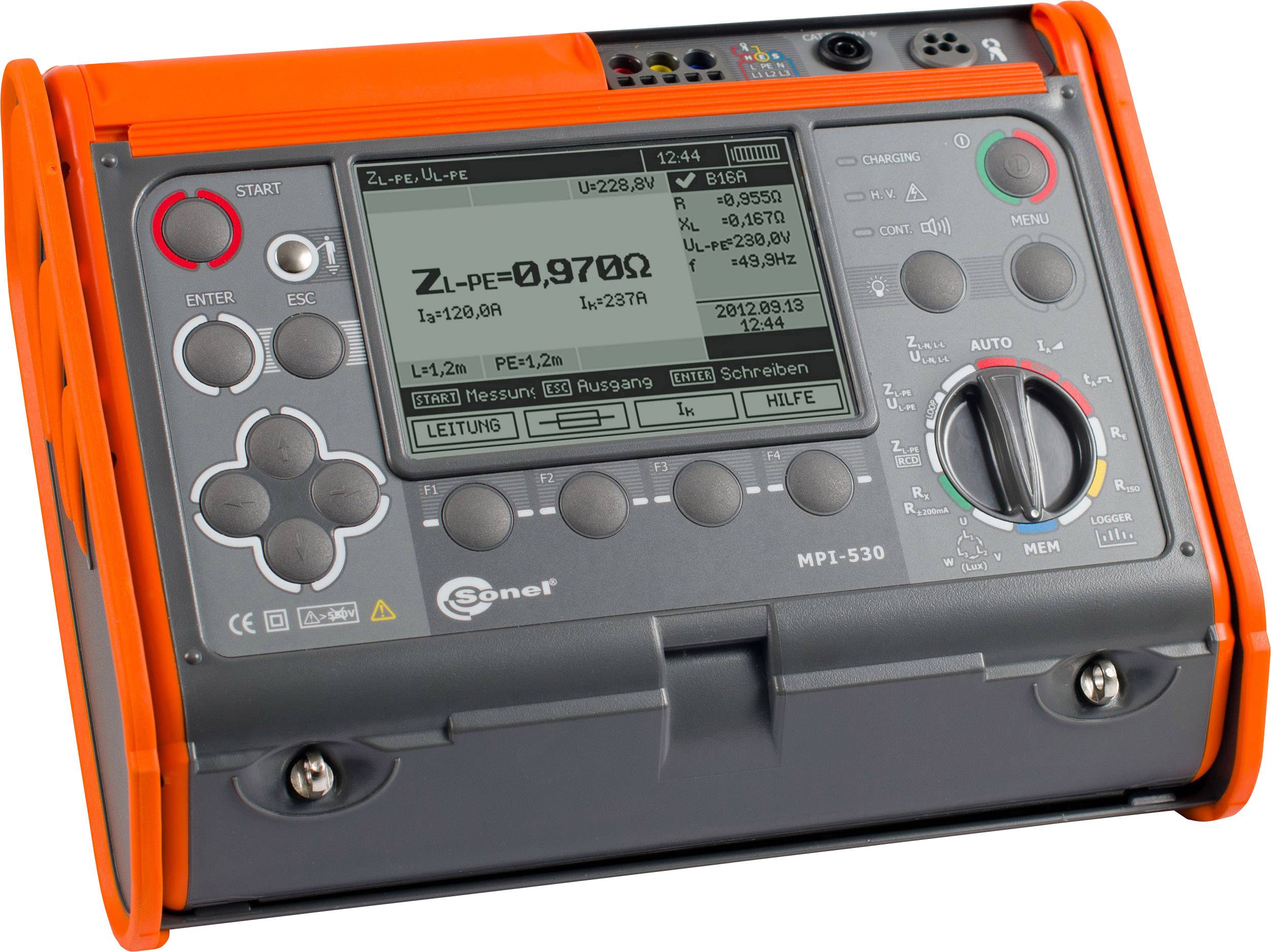

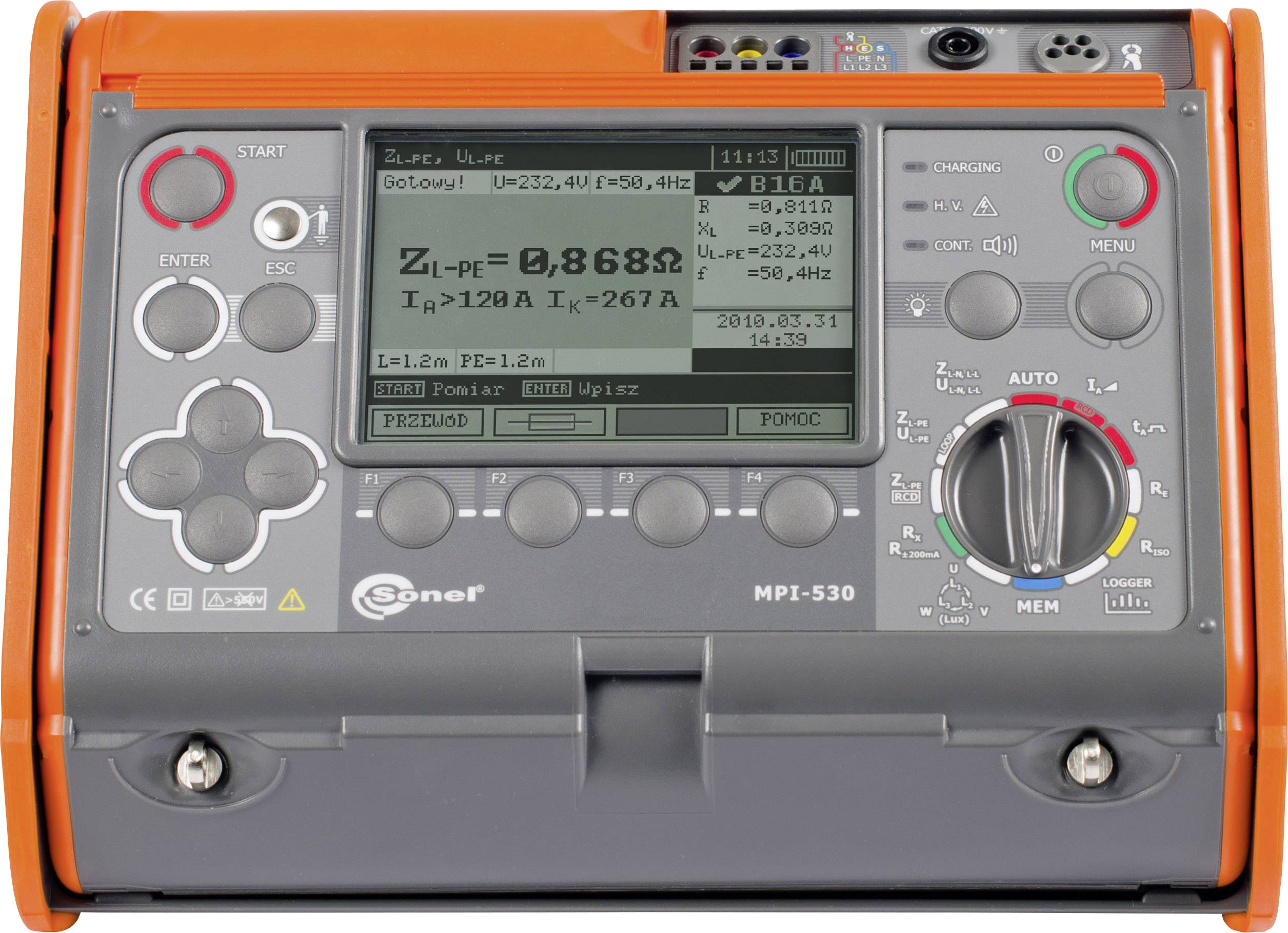

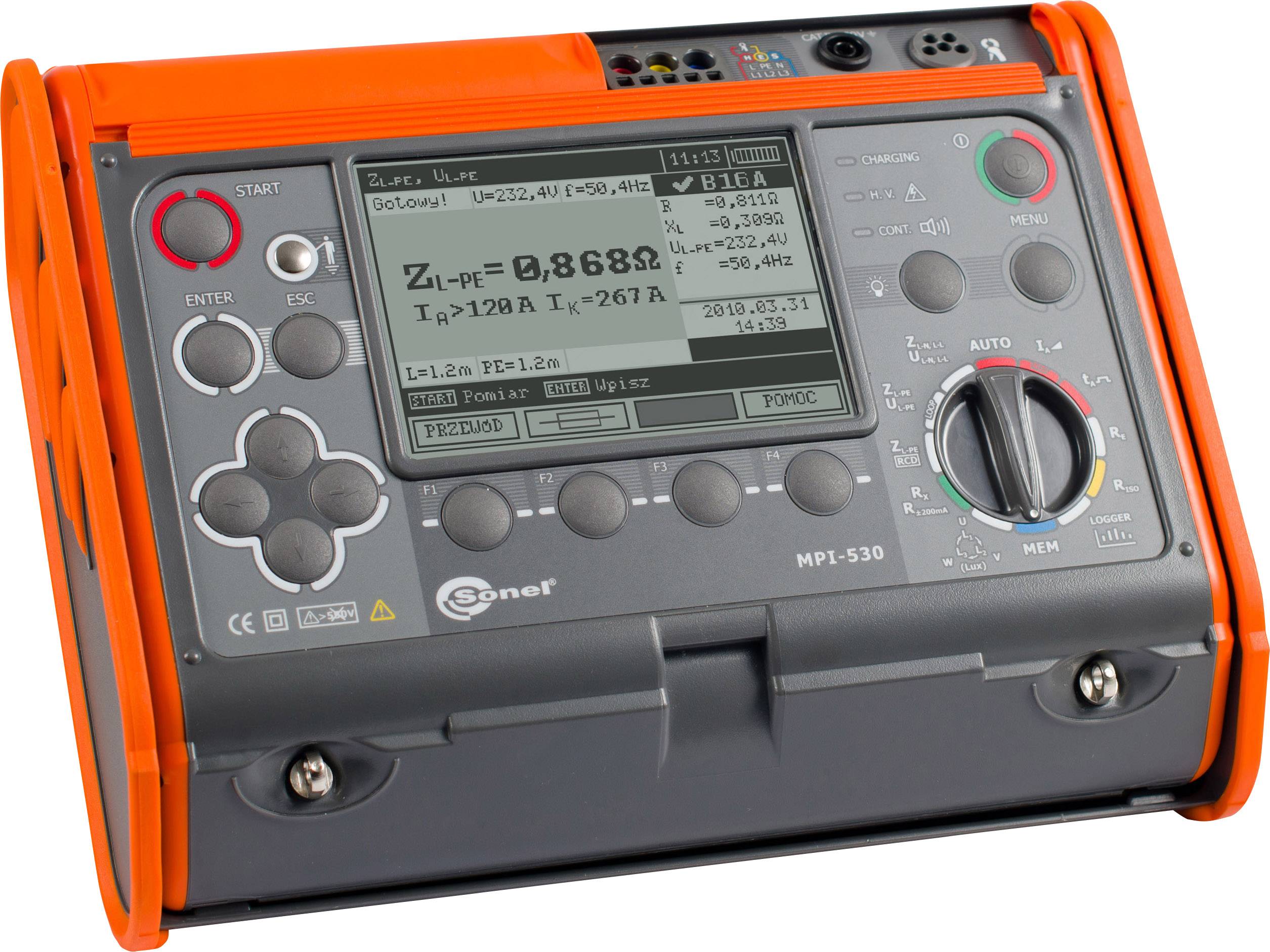

Sonel MPI-530 Installatietester VDE-norm 0100
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Highlights & Details
VDE 0100 installatietester MPI-530
- Lusimpedantiemeting met max. 41 A bij 415 V
- Meten van lussen, ook zonder activering van RCD
- Kortsluitstroom berekening
- Isolatieweerstandsmeting met maximaal 1000 V tot 10 GΩ
- Meting aardleidingweerstand met ±200 mA
- RCD/FI-test type AC, A en B tot 1000 mA
- TRMS-stroommeting tot 400 A
- AC-spanningsmeting tot 500 V
- Werkelijk., schijnbaar vermogen.- en blind vermogen meting incl. cosϕ
- Aardingsmeting ook met 2 stroomtangen zonder losmaken van aarding door de wenner-methode
- Specifieke aardweerstand ρ
- Verlichtingsmeting
- Draaiveldrichtingsindicator
- Analyse van netkwaliteit
Technische specificaties
- "Gebied lusimpedantiemeting ZL-PE, ZL-N, ZL-L 0,000...19,999 Ω: resolutie 0,001 Ω, nauwkeurigheid: ±(5% van meetwaarde + 30 digits); bereik lusimpedantiemeting ZL-PE, ZL-N, ZL-L 20,00...199,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ±(5% van meetwaarde + 30 digits); bereik lusimpedantiemeting ZL-PE, ZL-N, ZL-L 200...1999,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ±(5% van meetwaarde + 30 digits); spanningsgebieden: 95…270 V voor ZL-PE , ZL-N en 95…440 V voor ZL-L; frequentie: 45…65 Hz; bereik lusimpedantiemeting ZL-PE zonder RCD activeren 0,00...19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ±(6% van meetwaarde + 10 digits); bereik lusimpedantiemeting ZL-PE zonder RCD-activering 20...199 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ± (6% v.M. + 5 digits); bereik lusimpedantiemeting ZL-PE zonder RCD-activering 200...1999 Ω: resolutie: 1 Ω, nauwkeurigheid: ±(6% van meetwaarde + 5 digits); bereik aardingsweerstandsmeting RE: 0,00...9,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ±(2% van meetwaarde + 4 digits); bereik aardingsweerstandsmeting RE: 10,00...99,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik aardingsweerstandsmeting RE: 100...999 Ω: resolutie: 1 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik aardingsweerstandsmeting RE: 1,00...1,99 kΩ: resolutie: 0,01 kΩ, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik aardingsmeting met tang: 0,00...9,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ±(8% van meetwaarde + 4 digits); bereik aardingsmeting met tang: 10,0...99,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ±(8% van meetwaarde + 4 digits); bereik aardingsmeting met tang: 100...999 Ω: resolutie: 1 Ω, nauwkeurigheid: ±(8% van meetwaarde + 4 digits); bereik aardingsmeting met tang 1,00...1,99 kΩ: resolutie: 0,01 kΩ, nauwkeurigheid: ±(8% van meetwaarde + 4 digits); bereik aardingsmeting met 2 tangen 0,00...9,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ±(10% van meetwaarde + 4 digits); bereik aardingsmeting met 2 tangen 10...19,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ±(10% van meetwaarde + 4 digits); bereik aardingsmeting met 2 tangen 20...99,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ±(een 20% van meetwaarde + 4 digits); bereik specifieke aardweerstand ρ 0,00...9,99 Ωm: resolutie: 0,1 Ωm, nauwkeurigheid: afhankelijk van RE; bereik specifieke aardweerstand ρ 100...999 Ωm: resolutie: 1 Ωm, nauwkeurigheid: afhankelijk van RE; bereik specifieke aardweerstand ρ 1,00...9,99 kΩm: resolutie: 0,01 kΩm, nauwkeurigheid: afhankelijk van RE; bereik specifieke aardweerstand ρ 10,0...99,9 kΩm: resolutie: 0,1 kΩm, nauwkeurigheid: afhankelijk van RE; draaiveldrichtingsindicatie UL-L: 95...500 V, 45 - 65 Hz; activeringstijd RCDnormal 0,5*in: bereik: 0...300 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDnormal 1*in: bereik: 0...300 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDnormal 2*in: bereik: 0...150ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDnormal 5*in: bereik: 0...40 ms: resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDselektiv 0,5*in: bereik: 0...500 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDselektiv 1*in: bereik: 0...500 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDselektiv 2*in: bereik: 0...200 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringstijd RCDselektiv 5*in: bereik: 0...150 ms, resolutie: 1 ms, nauwkeurigheid: [±(2% van meetwaarde + 2 digits), RCD in = 10mA en 0,5*in ±(2% van meetwaarde + 3 digits)]; activeringsstroom RCD type AC 10 mA: bereik: 3,3...10,0 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 30 mA: bereik: 9,0...30,0 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 100 mA: bereik: 33,0...100 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 300 mA: bereik: 90...300 mA, resolutie: 1 mA, meetstroom: 0,3...1,0xIn; Nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 500 mA: bereik: 150...500 mA, resolutie: 0,1 mA, meetstroom: 0,3...1,0xIn, nauwkeurigheid: ±5% in; activeringsstroom RCD type AC 1000 mA: bereik: 330...1000 mA, resolutie: 1 mA, meetstroom: 0,3...1,0xIn Nauwkeurigheid: ±5% in; activeringsstroom RCD type A 10 mA: bereik: 3,5...20,0 mA, resolutie: 0,1 mA, meetstroom: 0,35...2,0xIn Nauwkeurigheid: ±10% In; activeringsstroom RCD type A 30 mA: bereik: 10,5...42,0 mA, resolutie: 0,1 mA, meetstroom: 0,35...1,4,0xIn, nauwkeurigheid: ±10% in; activeringsstroom RCD type A 100 mA: bereik: 35,0...140,0 mA, resolutie: 1 mA, meetstroom: 0,35...1,4xIn Nauwkeurigheid: ±10% in; activeringsstroom RCD type A 300 mA: bereik: 105...420 mA, resolutie: 1 mA, meetstroom: 0,35...1,4xIn, nauwkeurigheid: ±10% in; activeringsstroom RCD type A 500 mA: bereik: 175...700 mA, resolutie: 1 mA, meetstroom: 0,35...1,4xIn, nauwkeurigheid: ±10% in; RCD type B: zie gegevensblad; nominale bereik isolatieweerstand 50 V: 50 kΩ - 250 MΩ; nominale bereik isolatieweerstand 100 V: 100 kΩ...500 MΩ; nominale bereik isolatieweerstand 250 V: 250 kΩ...1 GΩ; nominale bereik isolatieweerstand 500 V: 500 kΩ...2 GΩ; nominale bereik isolatieweerstand 1000 V: 1 MΩ...9,99 GΩ; bereik Isolatieweerstandsmeting 0...1999 kΩ: resolutie: 1 kΩ, nauwkeurigheid: ±(3% van meetwaarde + 8 digits); bereik isolatieweerstandsmeting 2,00...19,99 MΩ: resolutie: 0,01 MΩ, nauwkeurigheid: ±(3% van meetwaarde + 8 digits); bereik isolatieweerstandsmeting 20...199 MΩ: resolutie: 0,1 MΩ, nauwkeurigheid: ±(3% van meetwaarde + 8 digits); bereik isolatieweerstandsmeting 200...999 MΩ: resolutie: 1 MΩ, nauwkeurigheid: ±(3% van meetwaarde + 8 digits); bereik isolatieweerstandsmeting 1,00...9,99 GΩ: resolutie: 0,01 GΩ, nauwkeurigheid: ±(4% van meetwaarde + 6 digits); bereik Meting aardleidingsweerstand ± 200 mA 0,00...19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik Meting aardleidingsweerstand ± 200 mA 20,00...199,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik Meting aardleidingsweerstand ± 200 mA 200...400 Ω: resolutie: 1 Ω, nauwkeurigheid: ±(2% van meetwaarde + 3 digits); bereik stroommeting m. Tang: C-3, C-6: 0,0...99,9 mA, resolutie: 0,1 mA, nauwkeurigheid: ±(5% van meetwaarde + 3 digits); bereik stroommeting m. Tang: C-3, C-6: 100...999 mA, resolutie: 1 mA, nauwkeurigheid: ±(5% van meetwaarde + 3 digits); bereik stroommeting m. Tang: C-3, C-6, F-1, F-2, F3: 1,00...9,99 A: resolutie: 0,01 A, nauwkeurigheid: [±(5% van meetwaarde + 5 digits f. C-3, C-6) en ± (0,1% in + 2 digits voor F-1, F-2, F-3)]; bereik stroommeting m. Tang: C-3, C-6, F-1, F-2, F3: 10,00...99,9 A: resolutie: 0,1 A, nauwkeurigheid: [±(5% van meetwaarde + 5 digits f. C-3, C-6) en ± (0,1% in + 2 digits voor F-1, F-2, F-3)]; bereik stroommeting m. Tang: C-3, C-6, F-1, F-2, F3: 100,...999 A: resolutie: 1 A, nauwkeurigheid: [±(5% van meetwaarde + 5 digits f. C-3, C-6) en ± (0,1% in + 2 digits voor F-1, F-2, F-3)]; bereik stroommeting m. Tang: C-3, C-6, F-1, F-2, F3: 1,00...3,00 kA, resolutie: 0,01 kA, nauwkeurigheid: [±(5% van meetwaarde + 5 digits f. C-3, C-6) en ± (0,1% in + 2 digits voor F-1, F-2, F-3)]; bereik werkzaam.- blinde.- schijnbaar vermogen (P,Q,S) en cosϕ 0...999 W: resolutie: 1 kW, nauwkeurigheid: ±(7% van meetwaarde + 3 digits); bereik werkzaam.- blinde.- schijnbaar vermogen (P,Q,S) en cosϕ 1,00...9,99 kW: resolutie: 0,01 kW, nauwkeurigheid: ±(7% van meetwaarde + 3 digits); bereik werkzaam.- blinde.- schijnbaar vermogen (P,Q,S) en cosϕ 10...99,9 kW: resolutie: 0,1 kW, nauwkeurigheid: ±(7% van meetwaarde + 5 digits); bereik werkzaam.- blinde.- schijnbaar vermogen (P,Q,S) en cosϕ 100...999 kW: resolutie: 1 kW, nauwkeurigheid: ±(7% van meetwaarde + 5 digits); bereik werkzaam.- blinde.- schijnbaar vermogen (P,Q,S) en cosϕ 1...1,50 MW: resolutie: 0,01 MW, nauwkeurigheid: ±(7% van meetwaarde + 5 digits); bereik cosϕ 0,00...1,00, resolutie: 0,01; bereik harmonische 0,0...300 V, resolutie: 0,1 V, orde: 1,2...15, nauwkeurigheid: ±(5% van meetwaarde + 3 digits); bereik harmonische 0,0...300 V, resolutie: 0,1 V, orde: 16...40, nauwkeurigheid: ±(5% van meetwaarde + 10 digits); bereik harmonische 300...500 V: resolutie: 1 V, orde en nauwkeurigheid gelijk bereik 0,0...300 V; THD bezgl. 1 Harmonische: zie gegevensblad; verlichtingsmeting: zie gegevensblad
- Soortnaam
Installatietester
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT III 600 V
CAT IV 300 V
- Interfaces
USB
- Afm.
(l x b x h) 310 x 455 x 180 mm
- Gewicht
6.48 kg
IP54
- Meetbereik (VDE)
Isolatieweerstand
Lusimpedantie
Vermogensimpedantie
Werkelijk vermogen
Schijnbaar rendement
Blindvermogen
Vermogensfactor
Weerstand
Weerstand van de beschermingsgeleider
Contactstroom
Meer tonen
- DIN-norm
DIN IEC 60364
- Weergave
Digitaal (LCD)
- Breedte
455 mm
- Hoogte
180 mm
310 mm
- Spanningsverzorging
Werkt op batterij(en)
- Geheugen
Ja
- Type
MPI-530
- VDE-norm
0100
- Bijzonderheden
RCD/FI test
Documenten en downloads
Datablad
Datablad 1427980 Sonel MPI-530 Installatietester VDE-norm 0100
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1427980 Sonel MPI-530 Installatietester VDE-norm 0100
Omschrijving
De hoogste kwaliteit DIN VDE 0100/0105 testapparaat MPI-530 van Sonel voor volledige controle van elektrische installaties en industriële installaties. De uitstekende uitbreidingen voor zijn voorgaande model is de uitgebreide aardingsmeting door 2 tangen zonder erdauftrennung, een belichtingsmeter en de mogelijkheid van een netzqualitasanalyse door het opnemen van stroom, spanning en vermogen en PF, harmonische, cosϕ en THD. Een stamgegevens invoer is ook met dit model via een Bluetooth-toetsenbord ter plaatse mogelijk.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Robuuste met rubber beklede IP54 behuizing
- CAT IV 300 V
- CAT II 600 V
- Testleidingen
- Toets staaf
- Aarding meetaccessoires zoals help elektroden, tangen en meetdraden op spillen
- Universele draaistroom-accessoires zoals CEE-adapter 16 A en 32 A 4- of 5-polig
- Belichtingsmeter
- Stroomtangen voor analyse van netkwaliteit
- Bluetooth
- Uni-Schutzkontakt adapter
- USB-kabel
- Draagtas
- Accu's
- Protocolsoftware Sonel Reader
Omvang van de levering
- Adapter met UNI-geaarde stekker (WS-03)
- Testkabel met banaanbussen, 1,2 m, geel
- Testkabel met banaanbussen 1,2 m, blauw
- Testkabel met banaanbussen 1,2 m, rood
- Testkabel met banaanbussen 15 m op spoel, blauw
- Testkabel met banaanbussen 30 m op spoel, rood
- Meetpunt met banaanbus
- geel
- Meetpunt met banaanbus
- rood
- Meetpunt met banaanbus
- Blauw
- Krokodilklem K02, geel
- Krokodilklem K02, geel
- Grondpen (rood), 0,3m
- Draagtas L2
- Draagriem
- Acculader Z7
- USB-kabel
- Kabel voor acculader
- Laadkabel voor sigarettenaansteker (12V)
- Nimh-accu 4,8 V 4,2 Ah
- Software Sonel Reader
- Gebruiksaanwijzing
- Kaliberierzertifikat
Opmerkingen
- Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
