Name: Telegärtner 100023579 100023579 BNC-connector Bus, inbouw 75 Ω 1 stuk(s)
Brand: Telegärtner
SKU: 1366273
Availability: InStock

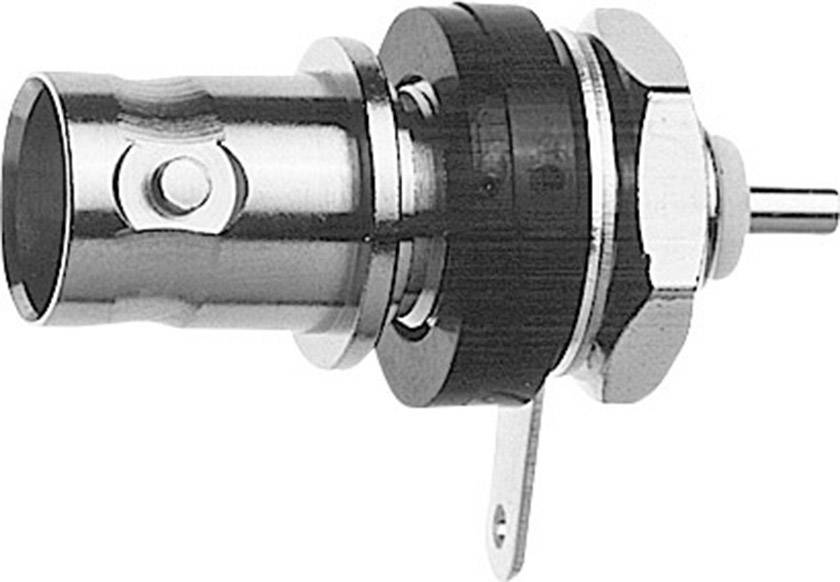

Een coaxiale connector met metalen behuizing en kunststof isolatie, geschikt voor televisies of radio-apparaten.

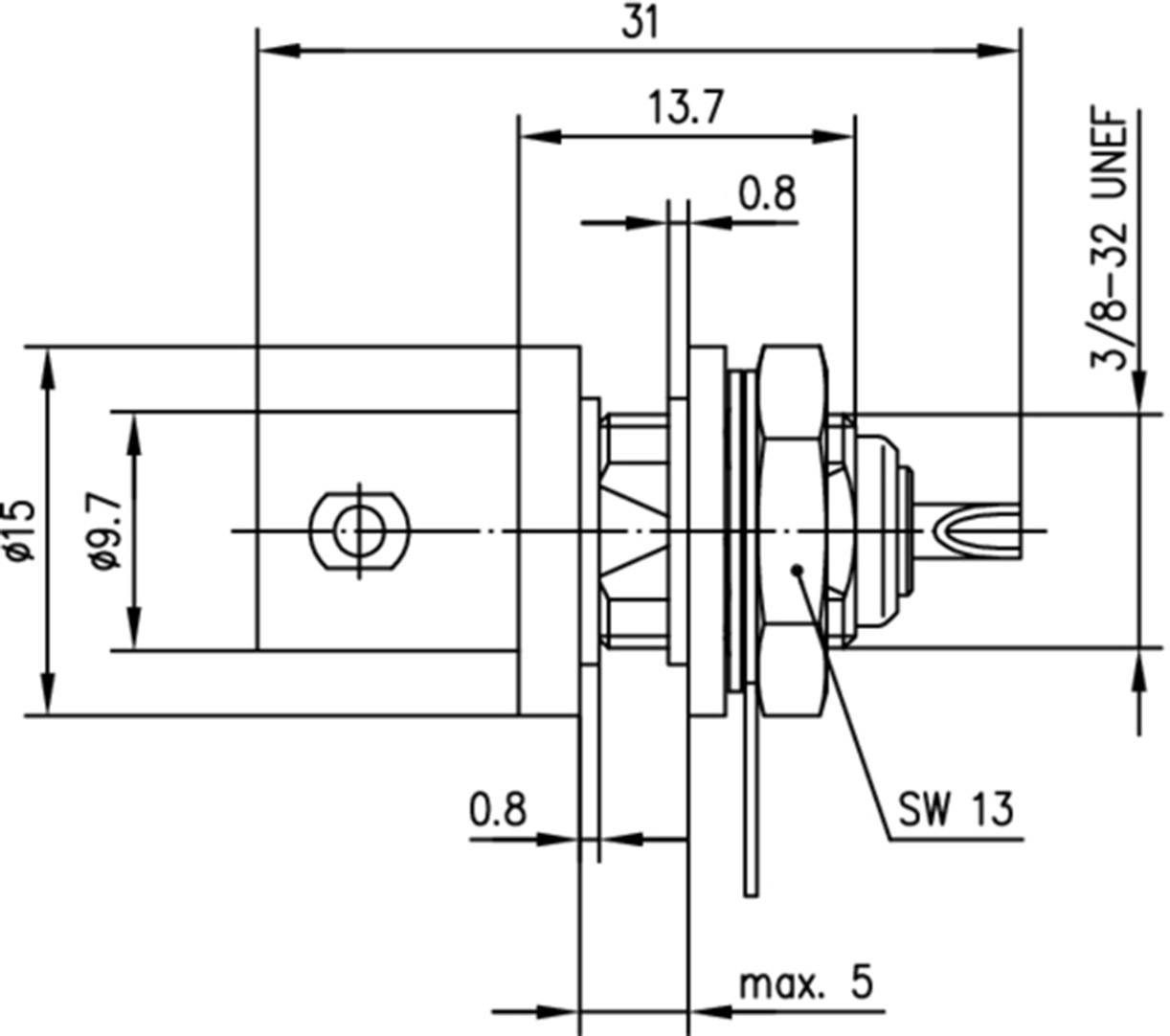

Technische tekening van een schroefdraad met afmetingen: 15 mm diameter, 31 mm lengte, 3/8-32 UNEF schroefdraad, maximaal 5 mm inbouwdiepte.

1/2

Afbeelding vergelijkbaar

Soortnaam

BNC-connector

Bouwtype

Bus, inbouw

Impedantie

75 Ω

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar ma. 12 okt.

40 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 14,04 / Stuk)

€ 14,04

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

BNC-aansluitstekker

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.
De teksten voor dit artikel zijn automatisch vertaald.

Extra services en acties

Technische specificaties

Soortnaam: BNC-connector

Bouwtype: Bus, inbouw

Impedantie: 75 Ω

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Inbouw-Ø: 8.85 m

Frequentie (max.): 4 GHz

Dikte frontplaat: 5 mm

Materiaal (behuizing): Messing, vernikkeld

Fabrikantnr.: 100023579

Isolatiemateriaal: PTFE

Contactmateriaal: Messing, verguld

Conform RoHS: Ja

Temperatuurbereik: -40 - +155 °C

Type: 100023579

Soort sluiting: Bajonet

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Kabelgroep

Aansluiting

Impedantie

Bouwtype

Kabel-Ø

Soortnaam

Telegärtner 100023301 100023301 BNC-connector Stekker, haaks 50 Ω 1 stuk(s)

Artikelnummer:1366643

Leverbaar ma. 12 okt.

4 Stuk(s)Conrad Electronic

RG 316/U

Schroeven

50 Ω

Stekker, haaks

2.70 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,17^*

Telegärtner 100023303 100023303 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366268

Leverbaar ma. 12 okt.

69 Stuk(s)Conrad Electronic

RG 142 B/U

Crimpen

50 Ω

Stekker, recht

5 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 5,78^*

Telegärtner 100023304 100023304 BNC-connector Stekker, haaks 50 Ω 1 stuk(s)

Artikelnummer:1090886

Leverbaar ma. 12 okt.

99 Stuk(s)Conrad Electronic

RG 316/U

Crimpen

50 Ω

Stekker, haaks

2.60 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 10,74^*

Telegärtner 100023305 100023305 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090850

Leverbaar ma. 12 okt.

27 Stuk(s)Conrad Electronic

RG 58

Crimpen

50 Ω

Stekker, recht

4.95 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 7,02^*

Telegärtner 100023312 100023312 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090849

Leverbaar ma. 12 okt.

24 Stuk(s)Conrad Electronic

RG 316

Crimpen

50 Ω

Stekker, recht

2.60 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 5,36^*

Telegärtner 100023314 100023314 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366772

Leverbaar vr. 16 okt.

Conrad Electronic

G 022 32

Crimpen

50 Ω

Stekker, recht

3 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 9,08^*

Telegärtner 100023316 100023316 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090844

Leverbaar ma. 12 okt.

43 Stuk(s)Conrad Electronic

H155

Crimpen

50 Ω

Stekker, recht

5.90 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 5,78^*

Telegärtner 100023319 100023319 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090847

Onbekende levertijd

Conrad Electronic

RG 213

Crimpen

50 Ω

Stekker, recht

10.30 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,21^*

Telegärtner 100023320 100023320 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366785

Leverbaar ma. 12 okt.

51 Stuk(s)Conrad Electronic

RG 214/U

Crimpen

50 Ω

Stekker, recht

10.80 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,21^*

Telegärtner 100023321 100023321 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090845

Leverbaar ma. 12 okt.

58 Stuk(s)Conrad Electronic

LMR 400

Crimpen

50 Ω

Stekker, recht

10.30 mm

BNC-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,21^*

Documenten en downloads

Datablad

Datablad 1366273 Telegärtner 100023579 100023579 BNC-connector Bus, inbouw 75 Ω 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1366273 Telegärtner 100023579 100023579 BNC-connector Bus, inbouw 75 Ω 1 stuk(s)

Omschrijving

De serie BNC omvat de meest gebruikte coaxiale stekkerverbindingen, die tot een frequentie van 4 GHz worden gebruikt. Zij beschikken over een bajonetsluiting en worden in de uitvoeringen met 50 Ω en 75 Ω golfweerstand aangeboden. Er zijn connectorvarianten voor flexibele, semi-flex-kabels en semi-rigide-kabels. De printplaatconnectoren uit de serie BNC zijn als soldeer- of inperstypen verkrijgbaar. Kabels worden afhankelijk van de uitvoering door krimpen, klemmen of solderen aangesloten. De connectoren uit de serie BNC worden voor signaal-, data- en video-overdracht gebruikt.
