Name: Telegärtner 100023787 100023787 TNC-connector Bus, recht 50 Ω 1 stuk(s)
Brand: Telegärtner
SKU: 1090988
Availability: InStock

Twee metalen onderdelen op een witte achtergrond: Een cilindrisch onderdeel met een geprofileerd oppervlak en een buisvormig deel.

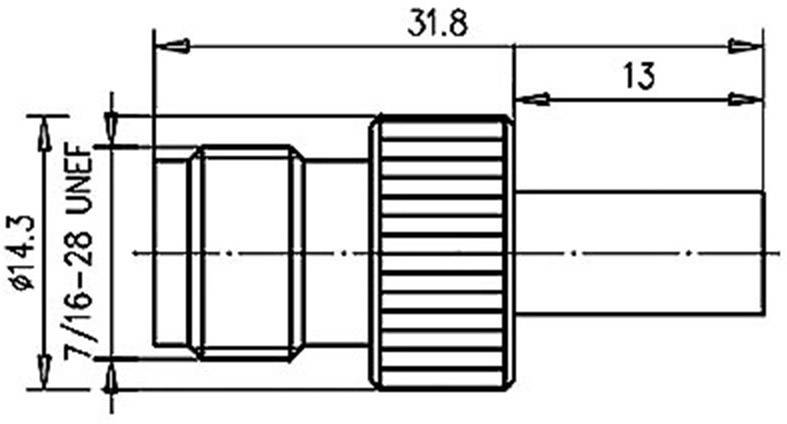

Technische tekening van een metalen verbinder met de volgende afmetingen: totale lengte 31,8 mm, voorste diameter 14,3 mm, schroefdraad 7/16-28 UNEF.

1/2

Kabelgroep

RG 223/U

Soortnaam

TNC-connector

Bouwtype

Bus, recht

Impedantie

50 Ω

Aansluiting

Crimpen

Datasheet (PDF)

Leverbaar ma. 12 okt.

10 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 6,19 / Stuk)

€ 6,19

excl. btw

Slechts 10 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

TNC-connector

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.

Extra services en acties

Informatie over

Kabelconfectie

Technische specificaties

Kabelgroep: RG 223/U

Soortnaam: TNC-connector

Bouwtype: Bus, recht

Impedantie: 50 Ω

Aansluiting: Crimpen

Inhoud: 1 stuk(s)

Kabel-Ø: 5.40 mm

Frequentie (max.): 5 GHz

Materiaal (behuizing): Messing, vernikkeld

Fabrikantnr.: 100023787

Isolatieweerstand: 5 GΩ

Isolatiemateriaal: PE-LD

Contactmateriaal: Messing, verguld

Conform RoHS: Ja

Temperatuurbereik: -40 - +155 °C

Type: 100023787

Soort sluiting: Schroef

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Kabelgroep

Aansluiting

Impedantie

Bouwtype

Kabel-Ø

Telegärtner 100023694 100023694 TNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366315

Leverbaar ma. 12 okt.

122 Stuk(s)Conrad Electronic

RG 142 B/U

Crimpen

50 Ω

Stekker, recht

5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 5,78^*

Telegärtner 100023696 100023696 TNC-connector Stekker, haaks 50 Ω 1 stuk(s)

Artikelnummer:1091003

Leverbaar ma. 12 okt.

65 Stuk(s)Conrad Electronic

RG 58 C/U

Crimpen

50 Ω

Stekker, haaks

4.95 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 10,74^*

Telegärtner 100023697 100023697 TNC-connector Stekker, haaks 50 Ω 1 stuk(s)

Artikelnummer:1366711

Leverbaar ma. 12 okt.

26 Stuk(s)Conrad Electronic

RG 223/U

Crimpen

50 Ω

Stekker, haaks

5.20 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 10,74^*

Telegärtner 100023701 100023701 TNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366184

Leverbaar ma. 12 okt.

4 Stuk(s)Conrad Electronic

UT 141

Solderen

50 Ω

Stekker, recht

3.50 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,56^*

Telegärtner 100023703 100023703 TNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366271

Onbekende levertijd

Conrad Electronic

H155

Crimpen

50 Ω

Stekker, recht

5.90 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 8,26^*

Telegärtner 100023704 100023704 TNC-connector Stekker, haaks 50 Ω 1 stuk(s)

Artikelnummer:1366886

Leverbaar ma. 12 okt.

21 Stuk(s)Conrad Electronic

1.4/3.8AF

Crimpen

50 Ω

Stekker, haaks

5.90 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 10,74^*

Telegärtner 100023712 100023712 TNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366281

Leverbaar ma. 12 okt.

93 Stuk(s)Conrad Electronic

LMR 400

Crimpen

50 Ω

Stekker, recht

10.30 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,87^*

Telegärtner 100023713 100023713 TNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366353

Leverbaar ma. 12 okt.

20 Stuk(s)Conrad Electronic

RG 213/U

Crimpen

50 Ω

Stekker, recht

10.30 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,21^*

Telegärtner 100023714 100023714 TNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1090986

Leverbaar ma. 12 okt.

24 Stuk(s)Conrad Electronic

RG 214/U

Crimpen

50 Ω

Stekker, recht

10.80 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,21^*

Telegärtner 100023715 100023715 TNC-connector Stekker, recht 50 Ω 1 stuk(s)

Artikelnummer:1366263

Leverbaar ma. 12 okt.

92 Stuk(s)Conrad Electronic

Draka 2.6/7.3 AF

Crimpen

50 Ω

Stekker, recht

10.30 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,69^*

Documenten en downloads

Datablad

Datablad 1090988 Telegärtner 100023787 100023787 TNC-connector Bus, recht 50 Ω 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1090988 Telegärtner 100023787 100023787 TNC-connector Bus, recht 50 Ω 1 stuk(s)

Omschrijving

De serie TNC omvat zeer vaak gebruikte coaxiale steekverbindingen, die tot een frequentie van 11 GHz worden ingezet. In formaten lijken ze op de serie BNC, maar ze beschikken over een schroefsluiting. Er worden uitvoeringen met golfweerstanden van 50 Ω of 75 Ω aangeboden. Er zijn connectorvarianten voor flexibele, semi-flex-kabels en semi-rigide-kabels. De printplaatconnectoren uit de serie TNC zijn als soldeer- of indruktypen verkrijgbaar. Kabels worden afhankelijk van de uitvoering door krimpen, klemmen of solderen aangesloten. De connectoren uit de serie TNC zijn trillingsbestendig en worden in de signaal-, gegevens- en video-overdracht toegepast
