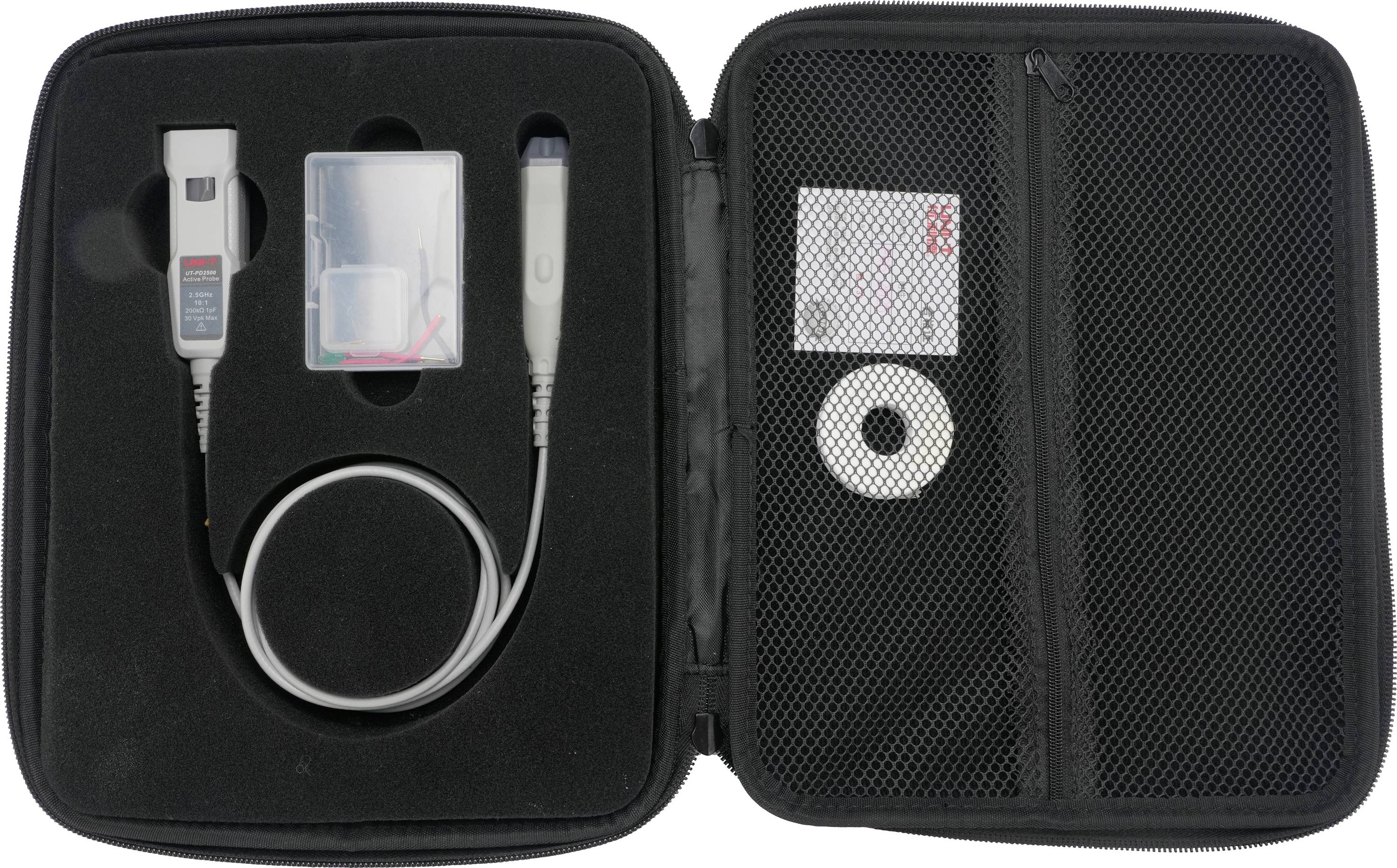

Open draagtas met een USB-stick, adapter, kabel, penvormig apparaat en een kleine digitale muziekspeler in het meshvak.

Open draagtas met een USB-stick, adapter, kabel, penvormig apparaat en een kleine digitale muziekspeler in het meshvak.

Uni-T

Leverbaar ma. 19 okt.

10 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 3.470,25 / Stuk)

€ 3.470,25

excl. btw

Gratis verzending*

Slechts 10 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

UNI-T UT-PD2500, actieve differentieeltastkop, 2,5 GHz bandbreedte

10:1
Bandbreedte 2.5 GHz

Technische specificaties

Bandbreedte (-3dB): 2,5 GHz
Stijgtijd: ≤ 150 pk
Invoercapaciteit: ≤ 1 PF
Ingangsweerstand: 200 kΩ ± 2 % (differentieel)
Uitgangsimpedantie: 50 Ω
Dempingsverhouding: 10:1 ± 5 %
Ingangsdynamisch bereik: 8 Vpp (±4 V DC of piekAC)
Schakelbereik: ±15 V (DC tot 100 Hz), ±2,5 V (ü.100 Hz)
Offset bereik: ±4 V.
Maximale ingangsspanning: ±30 V (DC + piek-AC)
Gelijkschakeling onderdrukking: Ü.40 dB @1 MHz, ü.40 dB @30 MHz, ü.30 dB @1 GHz
Tastkopruis: 7 mVrms

Soortnaam: Differentieel sonde

Bandbreedte: 2.5 GHz

Dempingsfactor: 10:1

Type: Actieve differentieeltastkop

: Fabrieksstandaard (zonder certificaat)

Gewicht: 95 g

Kabellengte: 1.2 m

Geschikt voor: Compatibel met MSO7000X-, MSO8000HD-, UPO7000L-, MSO5000HD-, MSO3000HD- en MSO3000X-series

Breedte: 19.33 mm

Hoogte: 18.30 mm

: 103.50 mm

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3841580 Uni-T UT-PD2500 Differentieel sonde 2.5 GHz 10:1

Omschrijving

De UT-PD2500 is een hoogfrequente actieve differentieeltastkop voor de analyse van moderne high-speed signalen. Hij is geschikt voor ontwerp, verificatie en debugging van snelle seriële bussen zoals I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 en FireWire (1394b) en voor signaalintegratie-, jitter- en oogdiagramanalyse. De tastkop herkent dempingsfactor en impedantie automatisch en kan via frontend-toetsen gemakkelijk worden bediend (oscilloscoop Run/stop, display wissen, Force-trigger).

De teksten voor dit artikel zijn automatisch vertaald.

Omvang van de levering

Actieve differentieeltastkop UT-PD2500 x1
Insteekbare verlengkabels (rood/zwart) x5 elk
Gesoldeerde verlengkabels x5
Gebogen naald (instelbaar) x5
Dubbele puntnaald x5
Impedantie naald recht x3, gebogen x3
Vertinde koperdraad x1
Tastkopbox x2
Accessoireset x1
Markeerringen x8

Omschrijving

De UT-PD2500 is een hoogfrequente actieve differentieeltastkop voor de analyse van moderne high-speed signalen. Hij is geschikt voor ontwerp, verificatie en debugging van snelle seriële bussen zoals I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 en FireWire (1394b) en voor signaalintegratie-, jitter- en oogdiagramanalyse. De tastkop herkent dempingsfactor en impedantie automatisch en kan via frontend-toetsen gemakkelijk worden bediend (oscilloscoop Run/stop, display wissen, Force-trigger).

De teksten voor dit artikel zijn automatisch vertaald.

Omvang van de levering

Actieve differentieeltastkop UT-PD2500 x1
Insteekbare verlengkabels (rood/zwart) x5 elk
Gesoldeerde verlengkabels x5
Gebogen naald (instelbaar) x5
Dubbele puntnaald x5
Impedantie naald recht x3, gebogen x3
Vertinde koperdraad x1
Tastkopbox x2
Accessoireset x1
Markeerringen x8
