Name: Weidmüller 1277680000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 84 stuk(s)
Brand: Weidmüller
SKU: 1951097
Availability: InStock

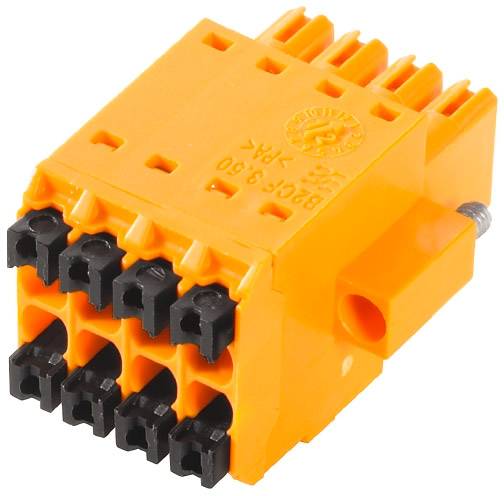

Oranje verbinder met meerdere zwarte aansluitingen. Duidelijk herkenbaar als elektrisch onderdeel.

Afbeelding vergelijkbaar

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

3.5 mm

Inhoud

84 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 16 okt.

2 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 84 stuk(s))

Set(s)

Totaal (€ 346,28 / Stuk)

€ 346,28

excl. btw

Gratis verzending*

Slechts 2 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 8
Aantal rijen 1
Inhoud 84 stuk(s)

Technische specificaties

Diepte: 26.25 mm
Isolatiemateriaal: PA 66 GF 30
Opslagtemperatuur: -25 tot +55 °C
Isoleerlengte: 10 mm
Aderaansluittechniek: PUSH IN, veeraansluiting
Aderuitgangsrichting: 180°
Aanraakbeveiliging: IP20
Aanhaalmoment schroefflens: 0,2 Nm - 0,25 Nm
Steekkracht/pool: 5 N
Trekkracht/pool: 5 N
Kortstondige stroombestendigheid: 3 x 1 s met 80 A.
Kleur bedieningselementen: zwart
Materiaal bedieningselement: PA 66/6
Bedieningskracht bedieningselement: 40 N

Soortnaam: Printplaatconnector

Totaal aantal polen: 8

Totaal aantal polen: 8

Aantal rijen: 1

Rastermaat (RM): 3.5 mm

Nominale stroom: 9.5 A

Nominale stroom (afgerond): 9.5 A

DIN-norm: DIN 5264

Aantal polen per rij: 8

Aansluiting: Push-In-klem
Veerklem

Kleur (specifiek): Oranje

Materiaal (behuizing): PA

Fabrikantnr.: 1277680000

Inhoud: 84 stuk(s)

Contactmateriaal: Koper

Breedte: 21 mm

Hoogte: 15.2 mm

Max. temperatuur: +120 °C

Min. temperatuur: -50 °C

Type: B2CF 3.50/08/180F SN OR BX

: 26 AWG - 16 AWG

Afm.: (b x h) 21 mm x 15.2 mm

Isolatieweerstand: 100 MΩ

Klembereik-Ø (mm): 0,14 mmm - 1,5 mm²

Contactoppervlak connect: Vertind

Maataanduidingen: 21 mm x 15.2 mm x 26.25 mm

Nominale spanning: 300 V

Aantal polen: 8

Dwarsdoorsnede: 1,5 mm²

Conform RoHS: Ja

Paring cycli: 25

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Inhoud

Totaal aantal polen

Rastermaat (RM)

Weidmüller 1277680000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 84 stuk(s)

Artikelnummer:1951097

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

Dit product

9.5 A

84 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 346,28^*

Weidmüller 1095680000 Printplaatconnector Totaal aantal polen 2 Aantal rijen 1 60 stuk(s)

Artikelnummer:1952041

Leverbaar wo. 25 nov.

Conrad Electronic

20 A

60 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 123,96^*

Weidmüller 1095700000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 35 stuk(s)

Artikelnummer:1952042

Leverbaar do. 19 nov.

Conrad Electronic

20 A

35 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 136,36^*

Weidmüller 1137350000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 36 stuk(s)

Artikelnummer:1952058

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

20 A

36 stuk(s)

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Weidmüller 1236370000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 50 stuk(s)

Artikelnummer:1952095

Leverbaar do. 3 dec.

Conrad Electronic

10 A

50 stuk(s)

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 409,09^*

Weidmüller 1277290000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 132 stuk(s)

Artikelnummer:1952113

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

132 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Weidmüller 1277330000 Printplaatconnector Totaal aantal polen 14 Aantal rijen 1 72 stuk(s)

Artikelnummer:1949914

Leverbaar do. 22 okt.

Conrad Electronic

9.5 A

72 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Weidmüller 1277420000 Printplaatconnector Totaal aantal polen 30 Aantal rijen 1 30 stuk(s)

Artikelnummer:1951094

Leverbaar vr. 27 nov.

Conrad Electronic

9.5 A

30 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 428,93^*

Weidmüller 1277460000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 264 stuk(s)

Artikelnummer:1949355

Leverbaar vr. 13 nov.

Conrad Electronic

9.5 A

264 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Weidmüller 1277480000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 132 stuk(s)

Artikelnummer:1948792

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

9.5 A

132 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Documenten en downloads

Datablad

Datablad 1951097 Weidmüller 1277680000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 84 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1951097 Weidmüller 1277680000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 84 stuk(s)

Omschrijving

Weidmüller Verbinder 3.50mm B2CF 3.50#1277680000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:B2CF 3.50#1277680000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:8Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 3.50mm B2CF 3.50#1277680000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118067477

Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277680000, Verpackungseinheit: 84 Stk., EAN: 4050118067477
