Name: Weidmüller 1289550000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 36 stuk(s)
Brand: Weidmüller
SKU: 1952172
Availability: BackOrder

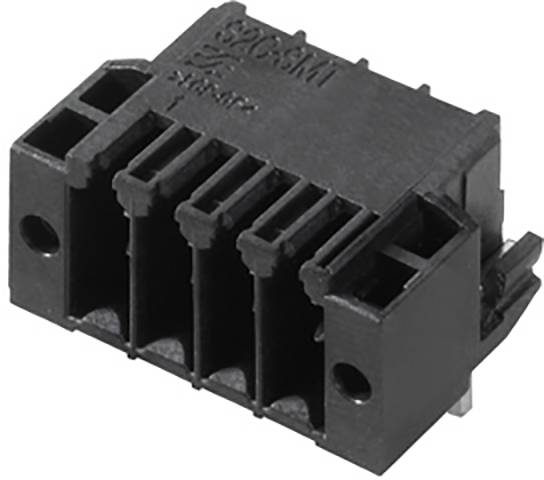

Een zwarte, rechthoekige elektrische stekkerverbinding met meerdere verticale pinnen en twee zijdelingse bevestigingsgaten.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

3.5 mm

Inhoud

36 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar do. 5 nov.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 36 stuk(s))

Set(s)

Totaal (€ 190,07 / Stuk)

€ 190,07

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 24
Aantal rijen 1
Inhoud 36 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 14.2 mm
Montage op de printplaat: THT/THR-soldeeraansluiting
Uitvoerhoek: 90°
Aantal soldeerpennen per pool: 1
Diameter montagegat: 1,3 mm
Isolatiemateriaal: LCP GF
Opslagtemperatuur: -25 tot +55 °C
Aanraakbeveiliging: IP20
Steekkracht/pool: 3,5 N
Trekkracht/pool: 2,5 N
Kortstondige stroombestendigheid: 3 x 1 s met 80 A.
Soldeerpenlengte: 3,2 mm
Buitendiameter soldeeroog: 2.1 mm
Sjabloongat diameter: 1.9 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 24

Totaal aantal polen: 24

Aantal rijen: 1

Rastermaat (RM): 3.5 mm

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Aantal polen per rij: 24

Aansluiting: THT
THR
Solderen

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 1289550000

Inhoud: 36 stuk(s)

Contactmateriaal: Koper

Breedte: 45.6 mm

Hoogte: 14 mm

Max. temperatuur: +120 °C

Min. temperatuur: -50 °C

Type: S2C-SMT 3.50/24/90LF 3.2SN BK BX

Afm.: (b x h) 45.6 mm x 14 mm

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Vertind

Maataanduidingen: 45.6 mm x 14 mm x 14.2 mm

Nominale spanning: 150 V

Aantal polen: 24

Conform RoHS: Ja

Paring cycli: 25

Stiftlengte: 3,2 mm

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Inhoud

Totaal aantal polen

Rastermaat (RM)

Weidmüller 1095680000 Printplaatconnector Totaal aantal polen 2 Aantal rijen 1 60 stuk(s)

Artikelnummer:1952041

Leverbaar wo. 25 nov.

Conrad Electronic

20 A

60 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 123,96^*

Weidmüller 1095700000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 35 stuk(s)

Artikelnummer:1952042

Leverbaar do. 19 nov.

Conrad Electronic

20 A

35 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 136,36^*

Weidmüller 1137350000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 36 stuk(s)

Artikelnummer:1952058

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

20 A

36 stuk(s)

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Weidmüller 1236370000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 50 stuk(s)

Artikelnummer:1952095

Leverbaar do. 3 dec.

Conrad Electronic

10 A

50 stuk(s)

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 409,09^*

Weidmüller 1277290000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 132 stuk(s)

Artikelnummer:1952113

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

132 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Weidmüller 1277330000 Printplaatconnector Totaal aantal polen 14 Aantal rijen 1 72 stuk(s)

Artikelnummer:1949914

Leverbaar do. 22 okt.

Conrad Electronic

9.5 A

72 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Weidmüller 1277420000 Printplaatconnector Totaal aantal polen 30 Aantal rijen 1 30 stuk(s)

Artikelnummer:1951094

Leverbaar vr. 27 nov.

Conrad Electronic

9.5 A

30 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 428,93^*

Weidmüller 1277460000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 264 stuk(s)

Artikelnummer:1949355

Leverbaar vr. 13 nov.

Conrad Electronic

9.5 A

264 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Weidmüller 1277480000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 132 stuk(s)

Artikelnummer:1948792

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

9.5 A

132 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Weidmüller 1277510000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 84 stuk(s)

Artikelnummer:1952119

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

9.5 A

84 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Documenten en downloads

Datablad

Datablad 1952172 Weidmüller 1289550000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 36 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1952172 Weidmüller 1289550000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 36 stuk(s)

Omschrijving

Weidmüller Verbinder 3.50mm S2C-SMT 3#1289550000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:S2C-SMT 3#1289550000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:24Anzahl der Steckkontaktreihen:2Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 3.50mm S2C-SMT 3#1289550000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118082272

Geliefert wird: Weidmüller Verbinder 3.50mm S2C-SMT 3#1289550000, Verpackungseinheit: 36 Stk., EAN: 4050118082272
