Name: Weidmüller 1290540000 Printplaatconnector Totaal aantal polen 28 Aantal rijen 1 36 stuk(s)
Brand: Weidmüller
SKU: 1949984
Availability: BackOrder

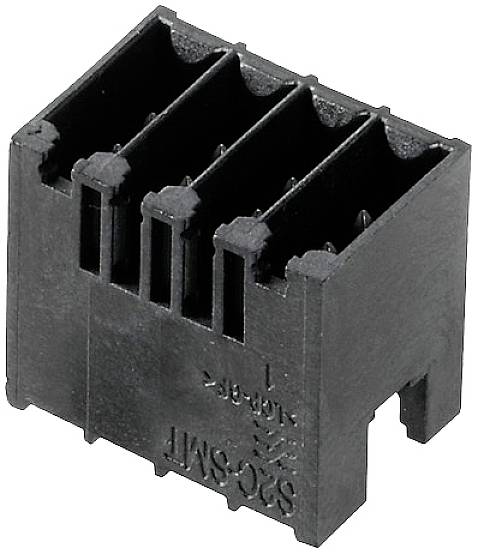

'Viervoudige rechthoekige connector, zwart, met verticale aansluitingen en SCC-SMT-markering.'

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

3.5 mm

Inhoud

36 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 20 nov.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 36 stuk(s))

Set(s)

Totaal (€ 194,21 / Stuk)

€ 194,21

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 28
Aantal rijen 1
Inhoud 36 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 10.8 mm
Montage op de printplaat: THT/THR-soldeeraansluiting
Uitvoerhoek: 180°
Aantal soldeerpennen per pool: 1
Diameter montagegat: 1,4 mm
Isolatiemateriaal: LCP GF
Opslagtemperatuur: -25 tot +55 °C
Aanraakbeveiliging: IP20
Steekkracht/pool: 3,5 N
Trekkracht/pool: 2,5 N
Kortstondige stroombestendigheid: 3 x 1 s met 80 A.
Soldeerpenlengte: 1,5 mm
Buitendiameter soldeeroog: 2.1 mm
Sjabloongat diameter: 1.9 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 28

Totaal aantal polen: 28

Aantal rijen: 1

Rastermaat (RM): 3.5 mm

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Aantal polen per rij: 28

Aansluiting: THT
THR
Solderen

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 1290540000

Inhoud: 36 stuk(s)

Contactmateriaal: Koper

Breedte: 50.4 mm

Hoogte: 15.7 mm

Max. temperatuur: +120 °C

Min. temperatuur: -50 °C

Type: S2C-SMT 3.50/28/180G 1.5SN BK BX

Afm.: (b x h) 50.4 mm x 15.7 mm

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Vertind

Maataanduidingen: 50.4 mm x 15.7 mm x 10.8 mm

Nominale spanning: 150 V

Aantal polen: 28

Conform RoHS: Ja

Paring cycli: 25

Stiftlengte: 1,5 mm

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Inhoud

Totaal aantal polen

Rastermaat (RM)

Weidmüller 1095720000 Printplaatconnector Totaal aantal polen 6 Aantal rijen 1 25 stuk(s)

Artikelnummer:1952044

Leverbaar wo. 25 nov.

Conrad Electronic

20 A

25 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Weidmüller 1095770000 Printplaatconnector Totaal aantal polen 11 Aantal rijen 1 15 stuk(s)

Artikelnummer:1951134

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

20 A

15 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Weidmüller 1175330000 Printplaatconnector Totaal aantal polen 3 100 stuk(s)

Artikelnummer:1951144

Leverbaar do. 3 dec.

Conrad Electronic

15 A

100 stuk(s)

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 62,80^*

Weidmüller 1211270000 Printplaatconnector Totaal aantal polen 5 Aantal rijen 2 50 stuk(s)

Artikelnummer:1951257

Leverbaar wo. 25 nov.

Conrad Electronic

50 stuk(s)

5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 46,27^*

Weidmüller 1277310000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 102 stuk(s)

Artikelnummer:1951092

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

102 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 466,94^*

Weidmüller 1277320000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 84 stuk(s)

Artikelnummer:1952114

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

84 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Weidmüller 1277360000 Printplaatconnector Totaal aantal polen 20 Aantal rijen 1 48 stuk(s)

Artikelnummer:1952116

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 458,68^*

Weidmüller 1277370000 Printplaatconnector Totaal aantal polen 22 Aantal rijen 1 48 stuk(s)

Artikelnummer:1951093

Leverbaar wo. 25 nov.

Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Weidmüller 1277380000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 42 stuk(s)

Artikelnummer:1952117

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

42 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Weidmüller 1277560000 Printplaatconnector Totaal aantal polen 22 Aantal rijen 1 48 stuk(s)

Artikelnummer:1952121

Leverbaar vr. 27 nov.

Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Documenten en downloads

Datablad

Datablad 1949984 Weidmüller 1290540000 Printplaatconnector Totaal aantal polen 28 Aantal rijen 1 36 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1949984 Weidmüller 1290540000 Printplaatconnector Totaal aantal polen 28 Aantal rijen 1 36 stuk(s)

Omschrijving

Weidmüller Verbinder 3.50mm S2C-SMT 3#1290540000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:S2C-SMT 3#1290540000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:28Anzahl der Steckkontaktreihen:2Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:1,5 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 3.50mm S2C-SMT 3#1290540000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118084207

Geliefert wird: Weidmüller Verbinder 3.50mm S2C-SMT 3#1290540000, Verpackungseinheit: 36 Stk., EAN: 4050118084207
