Name: Weidmüller 1336170000 Printplaatconnector Totaal aantal polen 2 90 stuk(s)
Brand: Weidmüller
SKU: 1949961
Availability: BackOrder

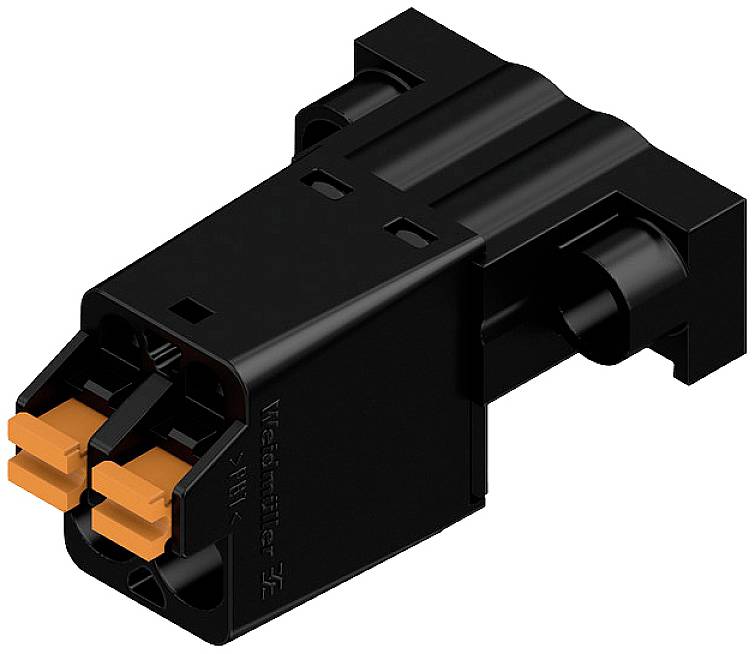

Een zwarte elektrische stekker met twee oranje aansluitklemmen.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

5.08 mm

Inhoud

90 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar do. 3 dec.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 90 stuk(s))

Set(s)

Totaal (€ 123,96 / Stuk)

€ 123,96

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 2
Inhoud 90 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 30 mm
Isolatiemateriaal: PBT
Opslagtemperatuur: -25 tot +55 °C
Isoleerlengte: 10 mm
Aderaansluittechniek: PUSH IN, veeraansluiting
Aderuitgangsrichting: 180°
Steekkracht/pool: 7 N
Trekkracht/pool: 5,5 N
Kortstondige stroombestendigheid: 3 x 1 s met 120 A.
Kleur bedieningselementen: oranje
Materiaal bedieningselement: PBT
Leerdoorn: 2,8 mm x 2 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 2

Totaal aantal polen: 2

Rastermaat (RM): 5.08 mm

Nominale stroom: 14 A

Nominale stroom (afgerond): 14 A

DIN-norm: DIN 5264

Aansluiting: Push-In-klem
Veerklem

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 1336170000

Inhoud: 90 stuk(s)

Contactmateriaal: CuSn

Hoogte: 14.2 mm

Max. temperatuur: +100 °C

Min. temperatuur: -50 °C

Type: SLF 5.08/02/180F SN BK BX

: 26 AWG - 12 AWG

Afm.: 14.2 mm x 30

Doorgangsweerstand: 4,5 mΩ

Isolatieweerstand: 100 MΩ

Klembereik-Ø (mm): 0,13 mmm - 3,31 mm²

Contactoppervlak connect: Vertind

Maataanduidingen: 14.2 mm x 30 mm

Nominale spanning: 300 V

Aantal polen: 2

Dwarsdoorsnede: 2,5 mm²

Conform RoHS: Ja

Paring cycli: 25

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Inhoud

Totaal aantal polen

Rastermaat (RM)

Weidmüller 1095720000 Printplaatconnector Totaal aantal polen 6 Aantal rijen 1 25 stuk(s)

Artikelnummer:1952044

Leverbaar wo. 25 nov.

Conrad Electronic

20 A

25 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Weidmüller 1095770000 Printplaatconnector Totaal aantal polen 11 Aantal rijen 1 15 stuk(s)

Artikelnummer:1951134

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

20 A

15 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Weidmüller 1175330000 Printplaatconnector Totaal aantal polen 3 100 stuk(s)

Artikelnummer:1951144

Leverbaar do. 3 dec.

Conrad Electronic

15 A

100 stuk(s)

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 62,80^*

Weidmüller 1211270000 Printplaatconnector Totaal aantal polen 5 Aantal rijen 2 50 stuk(s)

Artikelnummer:1951257

Leverbaar wo. 25 nov.

Conrad Electronic

50 stuk(s)

5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 46,27^*

Weidmüller 1277310000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 102 stuk(s)

Artikelnummer:1951092

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

102 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 466,94^*

Weidmüller 1277320000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 84 stuk(s)

Artikelnummer:1952114

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

84 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Weidmüller 1277360000 Printplaatconnector Totaal aantal polen 20 Aantal rijen 1 48 stuk(s)

Artikelnummer:1952116

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 458,68^*

Weidmüller 1277370000 Printplaatconnector Totaal aantal polen 22 Aantal rijen 1 48 stuk(s)

Artikelnummer:1951093

Leverbaar wo. 25 nov.

Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Weidmüller 1277380000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 42 stuk(s)

Artikelnummer:1952117

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

42 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Weidmüller 1277560000 Printplaatconnector Totaal aantal polen 22 Aantal rijen 1 48 stuk(s)

Artikelnummer:1952121

Leverbaar vr. 27 nov.

Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Documenten en downloads

Datablad

Datablad 1949961 Weidmüller 1336170000 Printplaatconnector Totaal aantal polen 2 90 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1949961 Weidmüller 1336170000 Printplaatconnector Totaal aantal polen 2 90 stuk(s)

Omschrijving

Weidmüller Verbinder 5.08mm SLF 5.08/#1336170000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 5.08mm Typ:SLF 5.08/#1336170000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:StiftPolzahl:2Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:22,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:PolybutylenterephthalatWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..100 °CSchutzart (IP), montiert:sonstige
Weidmüller Verbinder 5.08mm SLF 5.08/#1336170000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118140026

Geliefert wird: Weidmüller Verbinder 5.08mm SLF 5.08/#1336170000, Verpackungseinheit: 90 Stk., EAN: 4050118140026
