Name: Weidmüller 1401010000 Printplaatconnector Totaal aantal polen 3 72 stuk(s)
Brand: Weidmüller
SKU: 1948625
Availability: BackOrder

Een rechthoekige, grijs-beige stekker met drie aansluitingen en metalen contacten, met schroeven aan de zijkant, voor elektrische verbindingen.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

5.08 mm

Inhoud

72 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 20 nov.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 72 stuk(s))

Set(s)

Totaal (€ 90,90 / Stuk)

€ 90,90

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 3
Inhoud 72 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 12 mm
Montage op de printplaat: THT-soldeeraansluiting
Uitvoerhoek: 90°
Opslagtemperatuur: -25 tot +55 °C
Steekkracht/pool: 10 N
Trekkracht/pool: 7,5 N
Soldeerpenlengte: 3,2 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 3

Totaal aantal polen: 3

Rastermaat (RM): 5.08 mm

Nominale stroom: 18.5 A

Nominale stroom (afgerond): 18.5 A

Aansluiting: THT
Solderen

Kleur (specifiek): Grijs

Materiaal (behuizing): PA

Fabrikantnr.: 1401010000

Inhoud: 72 stuk(s)

Contactmateriaal: CuMg

Breedte: 25.04 mm

Hoogte: 11.7 mm

Max. temperatuur: +100 °C

Min. temperatuur: -50 °C

Type: SL 5.08HC/03/90LF 3.2SN GY BX

Afm.: (b x h) 25.04 mm x 11.7 mm

Doorgangsweerstand: 5 mΩ

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Verguld

Maataanduidingen: 25.04 mm x 11.7 mm x 12 mm

Nominale spanning: 300 V

Aantal polen: 3

Conform RoHS: Ja

Paring cycli: 100

Stiftlengte: 3,2 mm

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Inhoud

Totaal aantal polen

Rastermaat (RM)

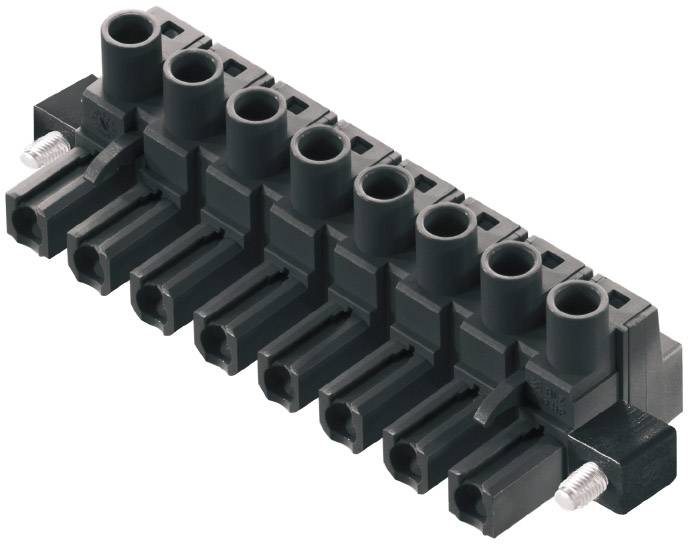

Weidmüller 1095740000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 20 stuk(s)

Artikelnummer:1949997

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

20 A

20 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 148,75^*

Weidmüller 1095760000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 15 stuk(s)

Artikelnummer:1949424

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

20 A

15 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Weidmüller 1095800000 Printplaatconnector Totaal aantal polen 3 Aantal rijen 1 45 stuk(s)

Artikelnummer:1952046

Leverbaar wo. 25 nov.

Conrad Electronic

20 A

45 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 136,36^*

Weidmüller 1137320000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 90 stuk(s)

Artikelnummer:1952057

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

20 A

90 stuk(s)

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Weidmüller 1204970000 Printplaatconnector Totaal aantal polen 3 120 stuk(s)

Artikelnummer:1952086

Leverbaar ma. 16 nov.

Conrad Electronic

20 A

120 stuk(s)

5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Weidmüller 1204980000 Printplaatconnector Totaal aantal polen 4 90 stuk(s)

Artikelnummer:1949476

Leverbaar ma. 16 nov.

Conrad Electronic

20 A

90 stuk(s)

5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Weidmüller 1237080000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 50 stuk(s)

Artikelnummer:1952096

Leverbaar do. 3 dec.

Conrad Electronic

11 A

50 stuk(s)

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 428,93^*

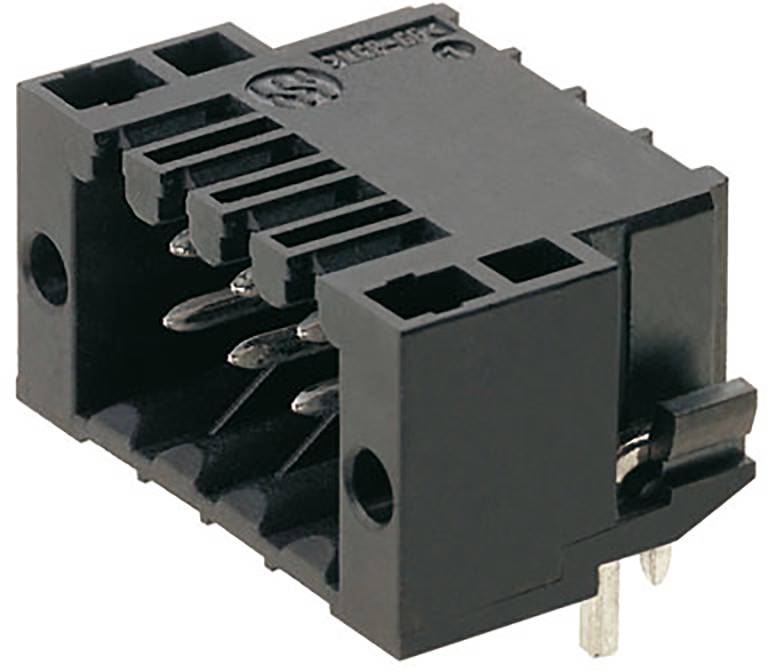

Weidmüller 1264110000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 2 84 stuk(s)

Artikelnummer:1949351

Leverbaar do. 3 dec.

Conrad Electronic

10 A

84 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 329,75^*

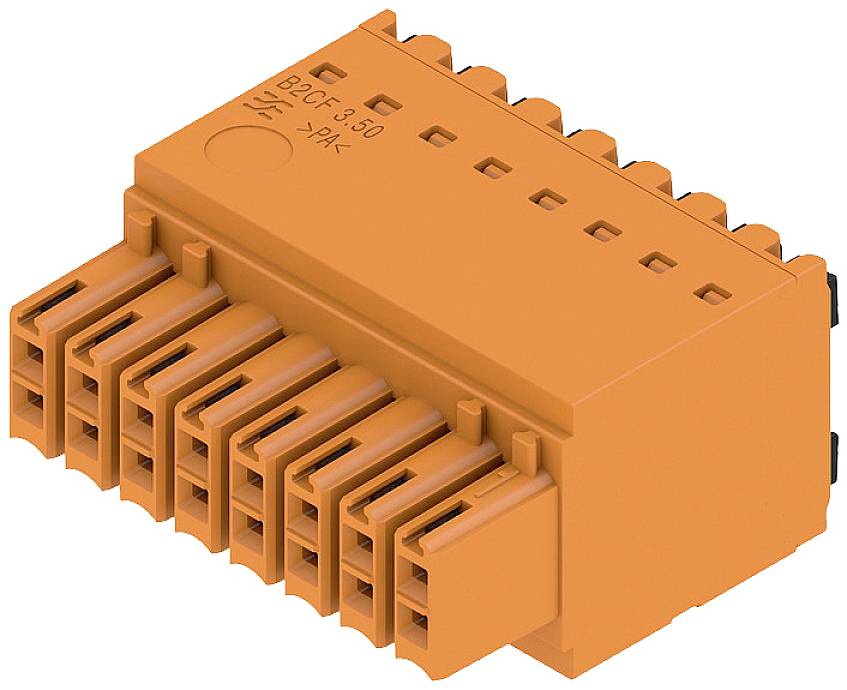

Weidmüller 1277340000 Printplaatconnector Totaal aantal polen 16 Aantal rijen 1 66 stuk(s)

Artikelnummer:1949353

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

66 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

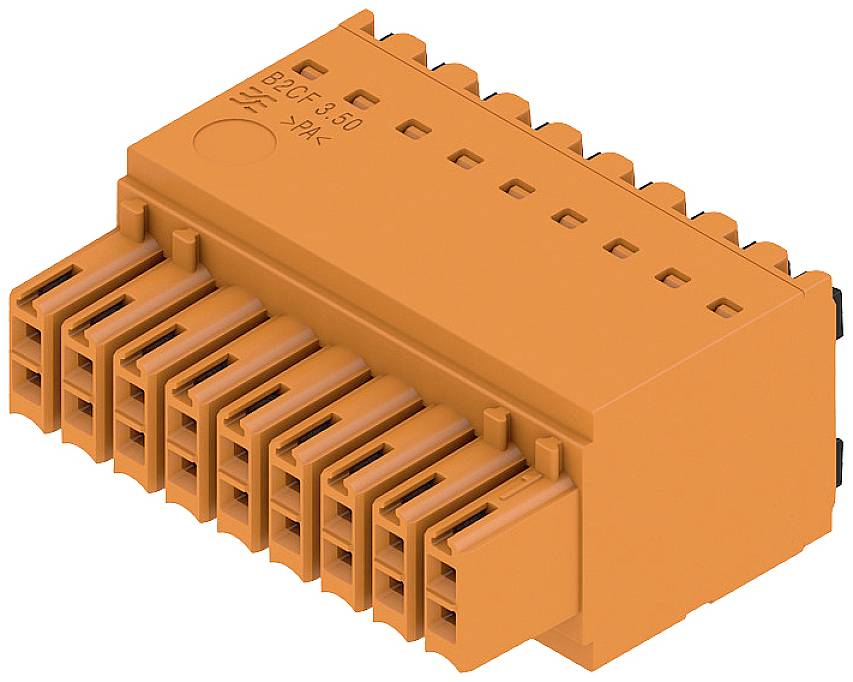

Weidmüller 1277350000 Printplaatconnector Totaal aantal polen 18 Aantal rijen 1 54 stuk(s)

Artikelnummer:1952115

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

54 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 458,68^*

Documenten en downloads

Datablad

Datablad 1948625 Weidmüller 1401010000 Printplaatconnector Totaal aantal polen 3 72 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1948625 Weidmüller 1401010000 Printplaatconnector Totaal aantal polen 3 72 stuk(s)

Omschrijving

Weidmüller Verbinder 5.08mm SL 5.08HC#1401010000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 5.08mm Typ:SL 5.08HC#1401010000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:3Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:21 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:GoldAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 5.08mm SL 5.08HC#1401010000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118202649

Geliefert wird: Weidmüller Verbinder 5.08mm SL 5.08HC#1401010000, Verpackungseinheit: 72 Stk., EAN: 4050118202649
