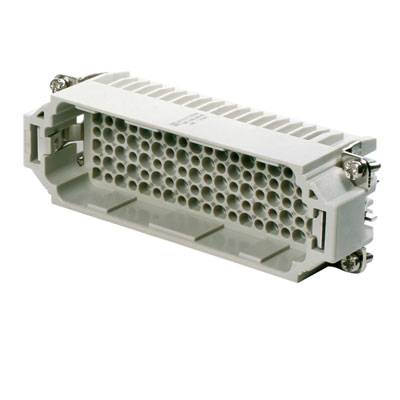

Weidmüller 1651210000 Pin-inzetstuk RockStar® HDC HDD 108 + PE Crimpen 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Pin-inzetstuk
Aansluiting
Crimpen
Serie
RockStar® HDC HDD
Bijzonderheden
Met koperlegering
Totaal aantal polen
108 + PE
Datasheet (PDF)
5 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 21,48
3
4% = € 2,79
€ 20,55
5
6% = € 6,55
€ 20,17
10
7% = € 15,50
€ 19,93
25
9% = € 46,00
€ 19,64
50
10% = € 107,50
€ 19,33
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 21,48 / Stuk)
€ 21,48
excl. btw
Slechts 5 Stuk(s) beschikbaar
Highlights & Details
Stekkerinzetstuk
- HDC HDD 108 MC
Technische specificaties
- Nettogewicht: 67 g
- grenstemperatuur: -40 °C ... 125 °C
- isolatieweerstand: 1010 Ω
- verontreinigingsgraad: 3
- breedte: 34 mm
- hoogte: 33 mm,
- Diepte: 111 mm
- lengte sokkel: 111 mm
- formaat: 8
- serie: HDD
- nominale spanning (DIN EN 61984): 250 V
- nominale spanning conform UL/CSA: 600 V AC/DC
- Nominale stootspanning (DIN EN 61984): 4 kV
- nominale stroom (DIN EN 61984): 10 A
- Brandbaarheidsklasse conform UL 94: V-0
- doorgangsweerstand: ≤ 4 mΩ
- isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
- Isolatiemateriaalgroep: IIIa
- insteekcycli Ag: ≥ 500
- insteekcycli Au: ≥ 500
- aansluittype PE: schroefaansluiting
- geleideraansluiting AWG (PE), max.: AWG 14
- geleideraansluiting AWG (PE), min.: AWG 20
- striplengte nominale aansluiting: 8 mm
- striplengte PE-aansluiting: 10 mm
- Aandraaimoment max. PE-aansluiting: 1,5 Nm
- aandraaimoment min. PE-aansluiting: 1,2 Nm
- bevestigingsschroef: M 4
- mesjes mate kruiskop: gr. PZ1
- klingen mate gleuf (PE-aansluiting): SD 0,6 x 3,5, SD 0,8 x 4,0
- hoge stekker: 35 mm
- Soortnaam
Pin-inzetstuk
- Serie
RockStar® HDC HDD
- Bijzonderheden
Met koperlegering
- Aansluiting
Crimpen
- Totaal aantal polen
108 + PE
- Aderdoorsnede (max.)
2.5 mm²
- Aantal polen
108
- Aderdoorsnede (min.)
0.14 mm²
- Inhoud
1 stuk(s)
- Voorijlend contact (PE)
Ja
- Type
HDC HDD 108 MC
34
33 mm
111 mm
250 V
108
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.05 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 202856 Weidmüller 1651210000 Pin-inzetstuk RockStar® HDC HDD 108 + PE Crimpen 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 202856 Weidmüller 1651210000 Pin-inzetstuk RockStar® HDC HDD 108 + PE Crimpen 1 stuk(s)
Omschrijving
Stekkerinzetstuk. HDC - gebruik, stift, 250 V, 10 A, aantal polen: 108, krimpaansluiting, maat: 8. De HDD-serie met gedraaide krimpcontacten is geschikt voor een groot aantal polen in een minimale ruimte. Door de kleinere afmeting wordt er bij de installatie ruimte bespaard zonder dat u het aantal polen moet beperken. Het geleideraansluitniveau is als krimpcontact ontworpen. De beproefde krimpaansluittechniek is al jaren in gebruik. Krimpcontacten zijn niet bij de levering van de inzetstukken inbegrepen. Aantal polen: 216, nominale stroom: 10 A, nominale spanning: 250 V, nominale spanning conform UL/CSA: 600 V AC/DC. Krimpaansluiting.
