Name: Weidmüller 1726360000 Printplaatconnector Totaal aantal polen 20 Aantal rijen 2 20 stuk(s)
Brand: Weidmüller
SKU: 1949888
Availability: BackOrder

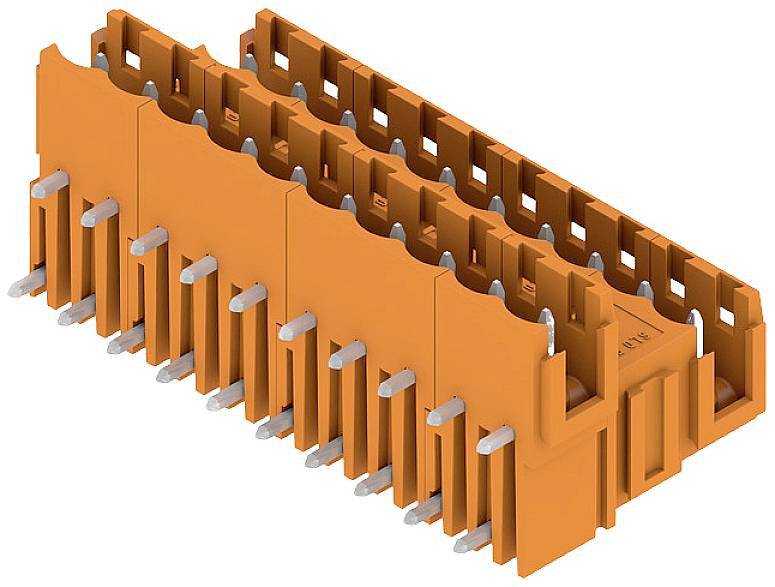

Een oranje stekkerbehuizing met meerdere rijen metalen elementen die vanuit de onderkant uitsteken.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

5.08 mm

Inhoud

20 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 18 dec 2026

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 20 stuk(s))

Set(s)

Totaal (€ 123,96 / Stuk)

€ 123,96

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 20
Aantal rijen 2
Inhoud 20 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 22.2 mm
Montage op de printplaat: THT-soldeeraansluiting
Uitvoerhoek: 90°
Aantal soldeerpennen per pool: 1
Diameter montagegat: 1,3 mm
Isolatiemateriaal: PBT
Opslagtemperatuur: -25 tot +55 °C
Soldeerpenlengte: 3,2 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 20

Totaal aantal polen: 20

Aantal rijen: 2

Rastermaat (RM): 5.08 mm

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Aantal polen per rij: 10

Aansluiting: THT
Solderen

Kleur (specifiek): Oranje

Materiaal (behuizing): PA

Fabrikantnr.: 1726360000

Inhoud: 20 stuk(s)

Contactmateriaal: CuSn

Breedte: 53.34 mm

Hoogte: 29.4 mm

Max. temperatuur: +100 °C

Min. temperatuur: -50 °C

Type: SLD 5.08V/20/90B 3.2 SN OR BX

Afm.: (b x h) 53.34 mm x 29.4 mm

Doorgangsweerstand: 5 mΩ

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Vertind

Maataanduidingen: 53.34 mm x 29.4 mm x 22.2 mm

Nominale spanning: 300 V

Aantal polen: 20

Conform RoHS: Ja

Paring cycli: 25

Stiftlengte: 3,2 mm

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Inhoud

Totaal aantal polen

Rastermaat (RM)

Weidmüller 1095720000 Printplaatconnector Totaal aantal polen 6 Aantal rijen 1 25 stuk(s)

Artikelnummer:1952044

Leverbaar wo. 25 nov.

Conrad Electronic

20 A

25 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Weidmüller 1095770000 Printplaatconnector Totaal aantal polen 11 Aantal rijen 1 15 stuk(s)

Artikelnummer:1951134

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

20 A

15 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Weidmüller 1175330000 Printplaatconnector Totaal aantal polen 3 100 stuk(s)

Artikelnummer:1951144

Leverbaar do. 3 dec.

Conrad Electronic

15 A

100 stuk(s)

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 62,80^*

Weidmüller 1211270000 Printplaatconnector Totaal aantal polen 5 Aantal rijen 2 50 stuk(s)

Artikelnummer:1951257

Leverbaar wo. 25 nov.

Conrad Electronic

50 stuk(s)

5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 46,27^*

Weidmüller 1277310000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 102 stuk(s)

Artikelnummer:1951092

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

102 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 466,94^*

Weidmüller 1277320000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 84 stuk(s)

Artikelnummer:1952114

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

84 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Weidmüller 1277360000 Printplaatconnector Totaal aantal polen 20 Aantal rijen 1 48 stuk(s)

Artikelnummer:1952116

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 458,68^*

Weidmüller 1277370000 Printplaatconnector Totaal aantal polen 22 Aantal rijen 1 48 stuk(s)

Artikelnummer:1951093

Leverbaar wo. 25 nov.

Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Weidmüller 1277380000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 42 stuk(s)

Artikelnummer:1952117

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

42 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Weidmüller 1277560000 Printplaatconnector Totaal aantal polen 22 Aantal rijen 1 48 stuk(s)

Artikelnummer:1952121

Leverbaar vr. 27 nov.

Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Documenten en downloads

Datablad

Datablad 1949888 Weidmüller 1726360000 Printplaatconnector Totaal aantal polen 20 Aantal rijen 2 20 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1949888 Weidmüller 1726360000 Printplaatconnector Totaal aantal polen 20 Aantal rijen 2 20 stuk(s)

Omschrijving

Weidmüller Verbinder 5.08mm SLD 5.08V#1726360000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 5.08mm Typ:SLD 5.08V#1726360000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:20Anzahl der Steckkontaktreihen:2Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:9,5 ABemessungsspannung:250 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 5.08mm SLD 5.08V#1726360000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4032248061334

Geliefert wird: Weidmüller Verbinder 5.08mm SLD 5.08V#1726360000, Verpackungseinheit: 20 Stk., EAN: 4032248061334
