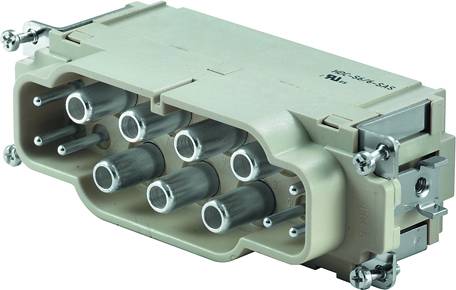

Weidmüller 1790030000 Pin-inzetstuk RockStar® HDC 48A 6 + 6 + PE Axiale schroefaansluiting 10 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Pin-inzetstuk
Aansluiting
Axiale schroefaansluiting
Serie
RockStar® HDC 48A
Bijzonderheden
Met koperlegering
Totaal aantal polen
6 + 6 + PE
Datasheet (PDF)
5 Set(s)
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 814,05
3
2% = € 59,58
€ 794,19
5
3% = € 138,80
€ 786,29
10
4% = € 330,50
€ 781,00
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 814,05 / Stuk)
€ 814,05
excl. btw
Gratis verzending*
Slechts 5 Set(s) beschikbaar
Technische specificaties
- Nettogewicht: 286 g
- grenstemperatuur: -40 °C ... 125 °C
- isolatieweerstand: 1010 Ω
- verontreinigingsgraad: 3
- breedte: 34 mm
- hoogte: 47,8 mm
- diepte: 111 mm
- lengte sokkel: 111 mm
- formaat: 8
- serie: MixMate
- nominale spanning (DIN EN 61984): 690 V
- nominale spanning conform UL/CSA: 600 V AC/DC
- Nominale stootspanning (DIN EN 61984): 8 kV
- nominale stroom (DIN EN 61984): 100 A
- Brandbaarheidsklasse conform UL 94: V-0
- doorgangsweerstand: ≤ 1 mΩ
- isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
- Isolatiemateriaalgroep: IIIa
- insteekcycli Ag: ≥ 500
- aansluittype PE: schroefaansluiting
- geleideraansluiting AWG (PE), max.: AWG 2
- geleideraansluiting AWG (PE), min.: AWG 6
- striplengte nominale aansluiting: 13 mm
- striplengte PE-aansluiting: 8 mm
- Aandraaimoment max. PE-aansluiting: 8 Nm
- aandraaimoment min. PE-aansluiting: 6 Nm
- oppervlak: zilver gepassiveerd
- materiaal: koperlegering
- hoge stekker: 47,8 mm
- aantal Vermogenscontacten: 6
- Soortnaam
Pin-inzetstuk
- Serie
RockStar® HDC 48A
- Bijzonderheden
Met koperlegering
- Aansluiting
Axiale schroefaansluiting
- Totaal aantal polen
6 + 6 + PE
- Aderdoorsnede (max.)
35 mm²
- Aantal polen
6
6
- Aderdoorsnede (min.)
16 mm²
- Aderdoorsnede vermogenscontact (max.)
35 mm²
- Aderdoorsnede vermogenscontact (min.)
16 mm²
- Aderdoorsnede besturingscontact (max.)
2.5 mm²
- Aderdoorsnede besturingscontact (min.)
0.5 mm²
- Inhoud
10 stuk(s)
- Voorijlend contact (PE)
Ja
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 194506 Weidmüller 1790030000 Pin-inzetstuk RockStar® HDC 48A 6 + 6 + PE Axiale schroefaansluiting 10 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 194506 Weidmüller 1790030000 Pin-inzetstuk RockStar® HDC 48A 6 + 6 + PE Axiale schroefaansluiting 10 stuk(s)
Omschrijving
De teksten voor dit artikel zijn een machinevertaling.
Gebruiken. HDC - Pen 690 V, 100 A, nummer 12, axiaal vastschroeven,, maat: 8. MixMate serie kenmerkt doordat in een connector tegelijkertijd hoge nominale stroom overbrengen en - is mogelijk maar benadrukt ook signalen. Het kan voor de axiale schroef draad bevestiging. Axial, TOP aansluittechniek.
Gebruiken. HDC - Pen 690 V, 100 A, nummer 12, axiaal vastschroeven,, maat: 8. MixMate serie kenmerkt doordat in een connector tegelijkertijd hoge nominale stroom overbrengen en - is mogelijk maar benadrukt ook signalen. Het kan voor de axiale schroef draad bevestiging. Axial, TOP aansluittechniek.
