Name: Weidmüller 1931460000 Printplaatconnector Totaal aantal polen 11 Aantal rijen 1 18 stuk(s)
Brand: Weidmüller
SKU: 1949929
Availability: InStock

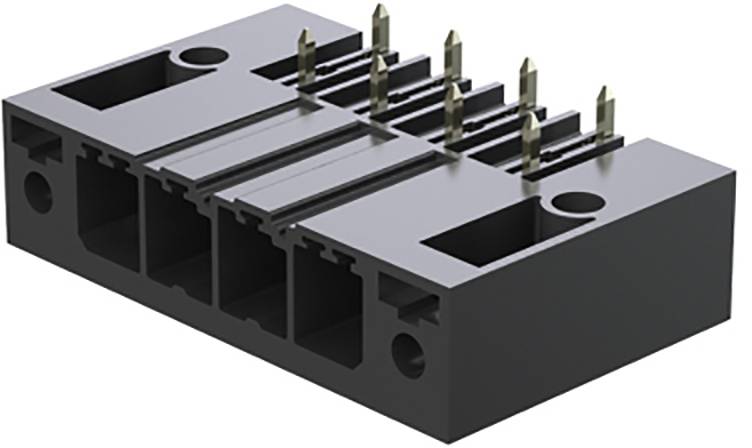

Zwart elektronisch aansluitmodule met meerdere verticaal gerangschikte metalen contacten en rechthoekige openingen.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

7.62 mm

Inhoud

18 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 16 okt.

2 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 18 stuk(s))

Set(s)

Totaal (€ 140,49 / Stuk)

€ 140,49

excl. btw

Gratis verzending*

Slechts 2 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 11
Aantal rijen 1
Inhoud 18 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 28.3 mm
Montage op de printplaat: THT-soldeeraansluiting
Uitvoerhoek: 270°
Aantal soldeerpennen per pool: 2
Diameter montagegat: 1,3 mm
Isolatiemateriaal: PA GF
Opslagtemperatuur: -25 tot +55 °C
Kruipafstand min.: 9,6 mm
Luchtafstand min.: 6,9 mm
Aanraakbeveiliging: IP20
Kortstondige stroombestendigheid: 3 x 1 s met 420 A.
Soldeerpenlengte: 3,5 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 11

Totaal aantal polen: 11

Aantal rijen: 1

Rastermaat (RM): 7.62 mm

Nominale stroom: 40.5 A

Nominale stroom (afgerond): 40.5 A

Aantal polen per rij: 11

Aansluiting: THT
Solderen

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 1931460000

Inhoud: 18 stuk(s)

Contactmateriaal: Koper

Hoogte: 14.9 mm

Max. temperatuur: +130 °C

Min. temperatuur: -50 °C

Type: SV 7.62HP/11/270F 3.5SN BK BX

Afm.: 14.9 mm x 28.3

Doorgangsweerstand: 2 mΩ

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Vertind

Maataanduidingen: 14.9 mm x 28.3 mm

Nominale spanning: 300 V

Aantal polen: 11

Conform RoHS: Ja

Paring cycli: 25

Stiftlengte: 3,5 mm

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Inhoud

Totaal aantal polen

Rastermaat (RM)

Weidmüller 1095740000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 20 stuk(s)

Artikelnummer:1949997

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

20 A

20 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 148,75^*

Weidmüller 1095760000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 15 stuk(s)

Artikelnummer:1949424

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

20 A

15 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Weidmüller 1095800000 Printplaatconnector Totaal aantal polen 3 Aantal rijen 1 45 stuk(s)

Artikelnummer:1952046

Leverbaar wo. 25 nov.

Conrad Electronic

20 A

45 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 136,36^*

Weidmüller 1137320000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 90 stuk(s)

Artikelnummer:1952057

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

20 A

90 stuk(s)

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Weidmüller 1204970000 Printplaatconnector Totaal aantal polen 3 120 stuk(s)

Artikelnummer:1952086

Leverbaar ma. 16 nov.

Conrad Electronic

20 A

120 stuk(s)

5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Weidmüller 1204980000 Printplaatconnector Totaal aantal polen 4 90 stuk(s)

Artikelnummer:1949476

Leverbaar ma. 16 nov.

Conrad Electronic

20 A

90 stuk(s)

5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Weidmüller 1237080000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 50 stuk(s)

Artikelnummer:1952096

Leverbaar do. 3 dec.

Conrad Electronic

11 A

50 stuk(s)

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 428,93^*

Weidmüller 1264110000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 2 84 stuk(s)

Artikelnummer:1949351

Leverbaar do. 3 dec.

Conrad Electronic

10 A

84 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 329,75^*

Weidmüller 1277340000 Printplaatconnector Totaal aantal polen 16 Aantal rijen 1 66 stuk(s)

Artikelnummer:1949353

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

66 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Weidmüller 1277350000 Printplaatconnector Totaal aantal polen 18 Aantal rijen 1 54 stuk(s)

Artikelnummer:1952115

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

54 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 458,68^*

Documenten en downloads

Datablad

Datablad 1949929 Weidmüller 1931460000 Printplaatconnector Totaal aantal polen 11 Aantal rijen 1 18 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1949929 Weidmüller 1931460000 Printplaatconnector Totaal aantal polen 11 Aantal rijen 1 18 stuk(s)

Omschrijving

Weidmüller Verbinder 7.62mm SV 7.62HP#1931460000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 7.62mm Typ:SV 7.62HP#1931460000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:11Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:7,62 mmRastermaß der Anschlüsse:7,62 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:41 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..130 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 7.62mm SV 7.62HP#1931460000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4032248581498

Geliefert wird: Weidmüller Verbinder 7.62mm SV 7.62HP#1931460000, Verpackungseinheit: 18 Stk., EAN: 4032248581498
