Name: Weidmüller 1993930000 Printplaatconnector Totaal aantal polen 4 100 stuk(s)
Brand: Weidmüller
SKU: 1949066
Availability: InStock

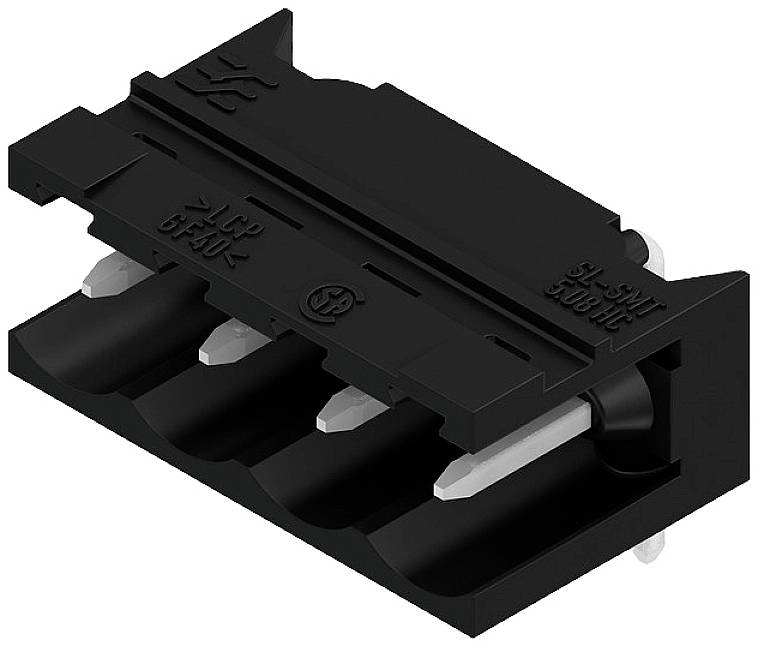

Een zwarte elektrische connector met vier contactgaten.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

5.08 mm

Inhoud

100 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 16 okt.

5 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 100 stuk(s))

Set(s)

Totaal (€ 119,83 / Stuk)

€ 119,83

excl. btw

Gratis verzending*

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 4
Inhoud 100 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 12 mm
Montage op de printplaat: THT/THR-soldeeraansluiting
Uitvoerhoek: 90°
Aantal soldeerpennen per pool: 1
Isolatiemateriaal: LCP GF
Opslagtemperatuur: -25 tot +55 °C
Steekkracht/pool: 9 N
Trekkracht/pool: 7 N
Soldeerpenlengte: 3,2 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 4

Totaal aantal polen: 4

Rastermaat (RM): 5.08 mm

Nominale stroom: 18.5 A

Nominale stroom (afgerond): 18.5 A

Aansluiting: THT
THR
Solderen

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 1993930000

Inhoud: 100 stuk(s)

Contactmateriaal: CuMg

Breedte: 20.32 mm

Hoogte: 11.7 mm

Max. temperatuur: +100 °C

Min. temperatuur: -50 °C

Type: SL-SMT 5.08HC/04/90V 3.2SN BK BX

Afm.: (b x h) 20.32 mm x 11.7 mm

Doorgangsweerstand: 5 mΩ

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Vertind

Maataanduidingen: 20.32 mm x 11.7 mm x 12 mm

Nominale spanning: 300 V

Aantal polen: 4

Conform RoHS: Ja

Paring cycli: 25

Stiftlengte: 3,2 mm

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Inhoud

Totaal aantal polen

Rastermaat (RM)

Weidmüller 1095720000 Printplaatconnector Totaal aantal polen 6 Aantal rijen 1 25 stuk(s)

Artikelnummer:1952044

Leverbaar wo. 25 nov.

Conrad Electronic

20 A

25 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Weidmüller 1095770000 Printplaatconnector Totaal aantal polen 11 Aantal rijen 1 15 stuk(s)

Artikelnummer:1951134

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

20 A

15 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Weidmüller 1175330000 Printplaatconnector Totaal aantal polen 3 100 stuk(s)

Artikelnummer:1951144

Leverbaar do. 3 dec.

Conrad Electronic

15 A

100 stuk(s)

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 62,80^*

Weidmüller 1211270000 Printplaatconnector Totaal aantal polen 5 Aantal rijen 2 50 stuk(s)

Artikelnummer:1951257

Leverbaar wo. 25 nov.

Conrad Electronic

50 stuk(s)

5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 46,27^*

Weidmüller 1277310000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 102 stuk(s)

Artikelnummer:1951092

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

102 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 466,94^*

Weidmüller 1277320000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 84 stuk(s)

Artikelnummer:1952114

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

84 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Weidmüller 1277360000 Printplaatconnector Totaal aantal polen 20 Aantal rijen 1 48 stuk(s)

Artikelnummer:1952116

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 458,68^*

Weidmüller 1277370000 Printplaatconnector Totaal aantal polen 22 Aantal rijen 1 48 stuk(s)

Artikelnummer:1951093

Leverbaar wo. 25 nov.

Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Weidmüller 1277380000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 42 stuk(s)

Artikelnummer:1952117

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

42 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Weidmüller 1277560000 Printplaatconnector Totaal aantal polen 22 Aantal rijen 1 48 stuk(s)

Artikelnummer:1952121

Leverbaar vr. 27 nov.

Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Documenten en downloads

Datablad

Datablad 1949066 Weidmüller 1993930000 Printplaatconnector Totaal aantal polen 4 100 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1949066 Weidmüller 1993930000 Printplaatconnector Totaal aantal polen 4 100 stuk(s)

Omschrijving

Weidmüller Verbinder 5.08mm SL-SMT 5.#1993930000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 5.08mm Typ:SL-SMT 5.#1993930000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:4Anzahl der Steckkontaktreihen:2Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:24 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 5.08mm SL-SMT 5.#1993930000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118379020

Geliefert wird: Weidmüller Verbinder 5.08mm SL-SMT 5.#1993930000, Verpackungseinheit: 100 Stk., EAN: 4050118379020
