Name: Weidmüller 2538000000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 18 stuk(s)
Brand: Weidmüller
SKU: 1949150
Availability: InStock

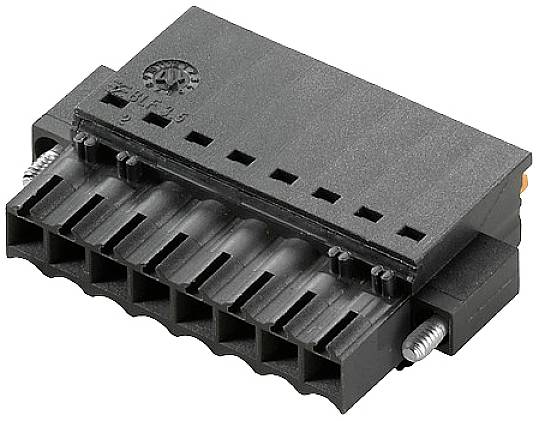

Een zwarte elektrische stekkerverbinding met meerdere aansluitklemmen en twee zijdelingse schroeven voor montage.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

3.5 mm

Inhoud

18 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 16 okt.

5 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 18 stuk(s))

Set(s)

Totaal (€ 235,54 / Stuk)

€ 235,54

excl. btw

Gratis verzending*

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 24
Aantal rijen 1
Inhoud 18 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 22.7 mm
Isolatiemateriaal: PA GF
Opslagtemperatuur: -25 tot +55 °C
Isoleerlengte: 8 mm
Aderaansluittechniek: PUSH IN, veeraansluiting
Aderuitgangsrichting: 180°
Aanraakbeveiliging: IP20
Aanhaalmoment schroefflens: 0,15 Nm - 0,2 Nm
Steekkracht/pool: 6 N
Trekkracht/pool: 6 N
Kortstondige stroombestendigheid: 1 x 1 s met 120 A.
Kleur bedieningselementen: oranje
Materiaal bedieningselement: PA 66/6
Leerdoorn: 2,4 mm x 1,5 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 24

Totaal aantal polen: 24

Aantal rijen: 1

Rastermaat (RM): 3.5 mm

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

DIN-norm: DIN 5264-A

Aantal polen per rij: 24

Aansluiting: Push-In-klem
Veerklem

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 2538000000

Inhoud: 18 stuk(s)

Contactmateriaal: Koper

Breedte: 91 mm

Hoogte: 9 mm

Max. temperatuur: +120 °C

Min. temperatuur: -50 °C

Type: BLF 3.50/24/180F SN BK BX

: 26 AWG - 16 AWG

Afm.: (b x h) 91 mm x 9 mm

Doorgangsweerstand: 5 mΩ

Isolatieweerstand: 1 MΩ

Klembereik-Ø (mm): 0,14 mmm - 1,5 mm²

Contactoppervlak connect: Vertind

Maataanduidingen: 91 mm x 9 mm x 22.7 mm

Nominale spanning: 300 V

Aantal polen: 24

Dwarsdoorsnede: 1,5 mm²

Conform RoHS: Ja

Paring cycli: 25

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Inhoud

Totaal aantal polen

Rastermaat (RM)

Weidmüller 1095720000 Printplaatconnector Totaal aantal polen 6 Aantal rijen 1 25 stuk(s)

Artikelnummer:1952044

Leverbaar wo. 25 nov.

Conrad Electronic

20 A

25 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Weidmüller 1095770000 Printplaatconnector Totaal aantal polen 11 Aantal rijen 1 15 stuk(s)

Artikelnummer:1951134

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

20 A

15 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Weidmüller 1175330000 Printplaatconnector Totaal aantal polen 3 100 stuk(s)

Artikelnummer:1951144

Leverbaar do. 3 dec.

Conrad Electronic

15 A

100 stuk(s)

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 62,80^*

Weidmüller 1211270000 Printplaatconnector Totaal aantal polen 5 Aantal rijen 2 50 stuk(s)

Artikelnummer:1951257

Leverbaar wo. 25 nov.

Conrad Electronic

50 stuk(s)

5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 46,27^*

Weidmüller 1277310000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 102 stuk(s)

Artikelnummer:1951092

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

102 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 466,94^*

Weidmüller 1277320000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 84 stuk(s)

Artikelnummer:1952114

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

84 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Weidmüller 1277360000 Printplaatconnector Totaal aantal polen 20 Aantal rijen 1 48 stuk(s)

Artikelnummer:1952116

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 458,68^*

Weidmüller 1277370000 Printplaatconnector Totaal aantal polen 22 Aantal rijen 1 48 stuk(s)

Artikelnummer:1951093

Leverbaar wo. 25 nov.

Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Weidmüller 1277380000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 42 stuk(s)

Artikelnummer:1952117

Leverbaar vr. 16 okt.

2 Set(s)Conrad Electronic

9.5 A

42 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Weidmüller 1277560000 Printplaatconnector Totaal aantal polen 22 Aantal rijen 1 48 stuk(s)

Artikelnummer:1952121

Leverbaar vr. 27 nov.

Conrad Electronic

9.5 A

48 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Documenten en downloads

Datablad

Datablad 1949150 Weidmüller 2538000000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 18 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1949150 Weidmüller 2538000000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 18 stuk(s)

Omschrijving

Weidmüller Verbinder 3.50mm BLF 3.50/#2538000000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:BLF 3.50/#2538000000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:24Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:17,1 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:KupferWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:sonstige
Weidmüller Verbinder 3.50mm BLF 3.50/#2538000000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118549751

Geliefert wird: Weidmüller Verbinder 3.50mm BLF 3.50/#2538000000, Verpackungseinheit: 18 Stk., EAN: 4050118549751
