Name: Weidmüller DRMKIT 220VDC 2CO LD/PB Koppelrelais 220 V/DC 10 A 2x wisselcontact 10 stuk(s)
Brand: Weidmüller
SKU: 1915305
Availability: InStock

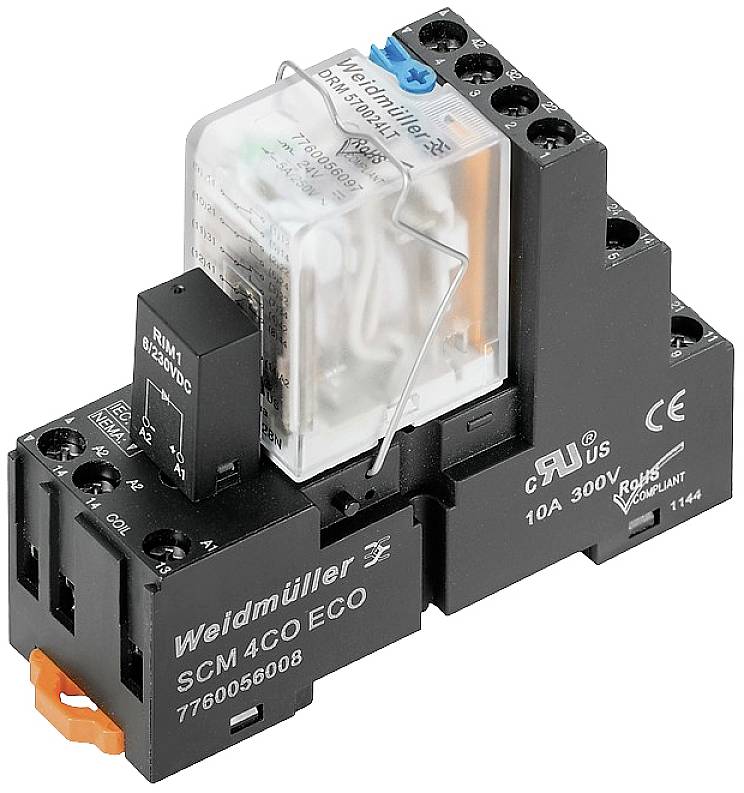

'Weidmüller SCM 4CO ECO' relaismodule. Zwart behuizing met transparant deel, waarop contactrelais en aansluitingen zichtbaar zijn.

Soortnaam

Koppelrelais

Contactsoort

2x wisselcontact

Nominale spanning

220 V/DC

Schakelspanning (max.)

250 V/AC

Schakelstroom (max.)

10 A

Datasheet (PDF)

Leverbaar vr. 16 okt.

5 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 136,36 / Stuk)

€ 136,36

excl. btw

Gratis verzending*

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Opslagtemperatuur: -40 °C...70 °C.
Nominaal vermogen: 1,2 W
Sprech-/afvalspanning type: 154 V / 22 V DC
Statusweergave: LED groen
Nominale schakelspanning: 250 V AC
Inschakelstroom: 20 A / 50 ms
Schakelvermogen DC (ohmse), max.: 240 W bij 24 V.
min. Schakelvermogen: 10 mA bij 12 V, 100 mA bij 5 V.
max. Schakelfrequentie bij nominale belasting: 0,1 Hz
Draagrail: TS 35
Testknop: Ja (kan worden geblokkeerd)
Indicator mechanische schakelstand: Ja
Nominale spanning: 250 V
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isolatiegroep: C
Spanningssterkte ingang - uitgang: 1,8 kVeff / 1 min.
Spanningssterkte aangrenzende contacten: 1 kVeff / 1 min.
Spanningsbestendigheid open contact: 1 kVeff / 1 min.
Staanstootspanning: 4,8 kV (1,2/50 µs)
Striplengte nominale aansluiting: 7 mm
Aanhaalmoment, minimaal: 0,5 Nm
Aanhaalmoment, maximaal: 0,7 Nm
Klembereik, min.: 0,5 mm²
Klembereik, max.: 2,5 mm²
Doorsnede draadaansluiting, enkele ader, min.: 0,5 mm²
Doorsnede draadaansluiting, enkele ader, max.: 2,5 mm²
Doorsnede draadaansluiting, fijnaderig, min.: 0,5 mm²
Doorsnede draadaansluiting, fijnaderig, max.: 2,5 mm²
Kabeldoorsnede, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,5 mm²
Kabeldiameter, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 2,5 mm²
Draadaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), min.: 0,5 mm²
Draadaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 2,5 mm²
Draadaansluitdoorsnede, fijndradig, 2 klembare geleiders, min.: 0,5 mm²
Draadaansluitdoorsnede, fijndradig, 2 klembare geleiders, max.: 1 mm²
Mesmaat: Gr. PH1
Uitschakelvertraging: < 20 ms
Contactweerstand: ≤ 50 mΩ

Soortnaam: Koppelrelais

Type: DRMKIT 220VDC 2CO LD/PB

Aansluiting: Schroeven

Kleur (specifiek): Zwart

: 2x wisselcontact

Contactmateriaal: AgNi + 0.15 μm Au

Nominale spanning: 220 V/DC

Schakelspanning (max.): 250 V/AC

Schakelstroom (max.): 10 A

Max. schakelvermogen: 2500 VA

Mechanische levensduur: 20 x 10⁶ cycli

Lucht-/kruipafstand (spoel/contact): 5.5 mm

Weerstand (spoel): 44000 Ω

: IP20

Max. temperatuur: +60 °C

Min. temperatuur: -40 °C

Diepte: 66.8 mm

Breedte: 27.2 mm

Hoogte: 79.9 mm

Afm.: (b x h x d) 27.2 x 79.9 x 66.8 mm

Inhoud: 10 stuk(s)

Gewicht: 91.8 g

Conform RoHS: Ja

Continu stroom (max.): 10 A

Voedingsspanning: 220 V/DC

Inschakelstroomsterkte: 20 A

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Schakelspanning (max.)

Schakelstroom (max.)

Nominale spanning

Contactsoort

Weidmüller DRMKIT 220VDC 2CO LD/PB Koppelrelais 220 V/DC 10 A 2x wisselcontact 10 stuk(s)

Artikelnummer:1915305

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

Dit product

250 V/AC

10 A

220 V/DC

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 136,36^*

Weidmüller DRIKIT 110VDC 1CO LD/PB Koppelrelais 110 V/DC 10 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1916195

Leverbaar ma. 26 okt.

Conrad Electronic

250 V/AC

10 A

110 V/DC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Weidmüller DRIKIT 110VDC 2CO LD/PB Koppelrelais 110 V/DC 5 A 2x wisselcontact 10 stuk(s)

Artikelnummer:1915021

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

250 V/AC

5 A

110 V/DC

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Weidmüller DRIKIT 115VAC 1CO LD Koppelrelais 115 V/AC 10 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1917617

Leverbaar ma. 26 okt.

Conrad Electronic

250 V/AC

10 A

115 V/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Weidmüller DRIKIT 115VAC 1CO LD/PB Koppelrelais 115 V/AC 10 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1917421

Leverbaar ma. 26 okt.

Conrad Electronic

250 V/AC

10 A

115 V/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Weidmüller DRIKIT 115VAC 2CO LD/PB Koppelrelais 115 V/AC 5 A 2x wisselcontact 10 stuk(s)

Artikelnummer:1917619

Leverbaar di. 27 okt.

Conrad Electronic

250 V/AC

5 A

115 V/AC

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Weidmüller DRIKIT 12VDC 1CO LD Koppelrelais 12 V/DC 10 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1915615

Leverbaar wo. 30 dec 2026

Conrad Electronic

250 V/AC

10 A

12 V/DC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 74,37^*

Weidmüller DRIKIT 12VDC 1CO LD/PB Koppelrelais 12 V/DC 10 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1915389

Leverbaar wo. 28 okt.

Conrad Electronic

250 V/AC

10 A

12 V/DC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 79,33^*

Weidmüller DRIKIT 12VDC 2CO LD Koppelrelais 12 V/DC 5 A 2x wisselcontact 10 stuk(s)

Artikelnummer:1916853

Leverbaar vr. 16 okt.

Conrad Electronic

250 V/AC

5 A

12 V/DC

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Weidmüller DRIKIT 48VDC 1CO LD Koppelrelais 48 V/DC 10 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1916850

Leverbaar ma. 26 okt.

Conrad Electronic

250 V/AC

10 A

48 V/DC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Documenten en downloads

Datablad

Datablad 1915305 Weidmüller DRMKIT 220VDC 2CO LD/PB Koppelrelais 220 V/DC 10 A 2x wisselcontact 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1915305 Weidmüller DRMKIT 220VDC 2CO LD/PB Koppelrelais 220 V/DC 10 A 2x wisselcontact 10 stuk(s)

Omschrijving

Weidmüller Relaiskoppler DRMKIT220VDC2COLD/PB

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Relaiskoppler mit SockelTyp:DRMKIT220VDC2COLD/PBAusführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei DC:198..286 VSpannungsart zur Betätigung:ACAntrieb, Polung:gepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:2Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VNennstrom:10 ASchutzart (IP):IP20Breite:27,2 mmHöhe:79,9 mmTiefe:66,8 mm
Weidmüller Relaiskoppler DRMKIT220VDC2COLD/PB: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118347289

Geliefert wird: Weidmüller Relaiskoppler mit Sockel DRMKIT220VDC2COLD/PB, Verpackungseinheit: 10 Stk., EAN: 4050118347289
