Name: Weidmüller TRZ 230VUC 1CO AGSNO Koppelrelais 230 V DC/AC 6 A 1x wisselcontact 10 stuk(s)
Brand: Weidmüller
SKU: 1917395
Availability: BackOrder

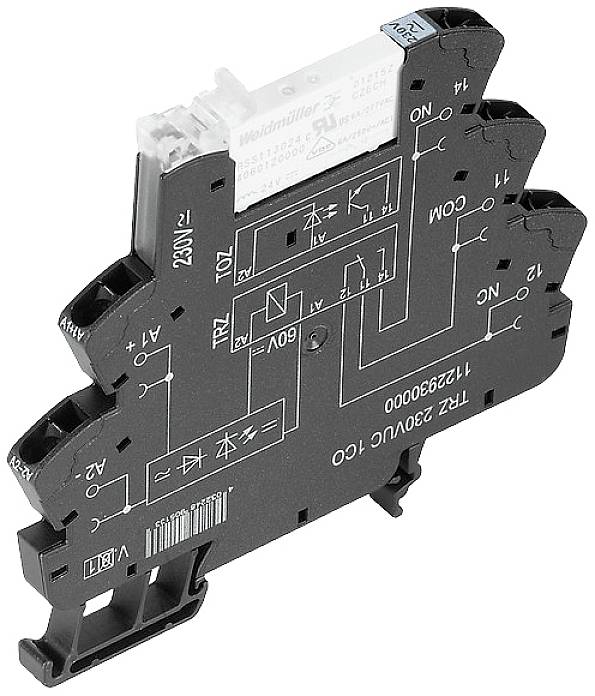

Een zwart elektronisch relaismodule met witte markeringen toont schakelschema's en technische specificaties.

Soortnaam

Koppelrelais

Contactsoort

1x wisselcontact

Nominale spanning

230 V DC/AC

Schakelspanning (max.)

250 V/AC

Schakelstroom (max.)

6 A

Datasheet (PDF)

Leverbaar vr. 8 jan 2027

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 190,07 / Stuk)

€ 190,07

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Vocht: 5...95 % rel. Vochtigheid, Tu = 40 °C, geen condensatie
Opslagtemperatuur: -40 °C...85 °C.
Nominale stroom AC: 3,5 mA
Nominaal vermogen: 670 mW, 805 MVA
Sprech-/afvalspanning type: 164 V / 87 V AC 166 V / 89 V DC
Statusweergave: LED groen
Nominale schakelspanning: 250 V AC
Inschakelstroom: 30 A / 20 ms
Schakelvermogen DC (ohmse), max.: 144 W bij 24 V.
min. Schakelvermogen: 100 mA bij 12 V.
max. Schakelfrequentie bij nominale belasting: 0,1 Hz
Draagrail: TS 35
Testknop: nee
Mechanische schakelstandaanduiding: nee
Nominale spanning: 300 V
Overspanningscategorie: III
Verontreinigingsgraad: 2
Spanningssterkte ingang - uitgang: 4 kVeff / 1 min.
Spanningsbestendigheid open contact: 1 kVeff / 1 min.
Staanstootspanning: 6 kV (1,2/50 µs)
Striplengte nominale aansluiting: 8 mm
Klembereik, nominale aansluiting: 1,5 mm²
Klembereik, minimaal: 0,14 mm²
Klembereik, max.: 2,5 mm²
Doorsnede draadaansluiting, enkele ader, min.: 0,14 mm²
Doorsnede draadaansluiting, enkele ader, max.: 2,5 mm²
Doorsnede draadaansluiting, fijnaderig, min.: 0,14 mm²
Doorsnede draadaansluiting, fijnaderig, max.: 2,5 mm²
Kabeldoorsnede, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,14 mm²
Kabeldiameter, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 1,5 mm²
Draadaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), min.: 0,14 mm²
Draadaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 1,5 mm²
Mesmaat: 0,6 x 3,5 mm
Schakelspanning DC, max.: 250 V.
Uitschakelvertraging: ≤ 50 ms
Soort geleider: Starre koperen geleider, fijndradige koperen geleider
Referentie-/terugvalstroom, type: 2.4 mA / 0.9 mA AC 1.8 mA / 0.4 mA DC
Spulspanning vervangingsrelais in afwijking van de nominale stuurspanning: Ja
Spulspanning vervangingsrelais: 60 V DC

Soortnaam: Koppelrelais

Type: TRZ 230VUC 1CO AGSNO

Aansluiting: Veerklem

Kleur (specifiek): Zwart

: 1x wisselcontact

Contactmateriaal: AgSnO

Nominale spanning: 230 V DC/AC

Schakelspanning (max.): 250 V/AC

Schakelstroom (max.): 6 A

Max. schakelvermogen: 1500 VA

Mechanische levensduur: 5 x 106 cycli

Lucht-/kruipafstand (spoel/contact): 5.5 mm

: IP20

Max. temperatuur: +60 °C

Min. temperatuur: -40 °C

Diepte: 87.8 mm

Breedte: 6.4 mm

Hoogte: 90.5 mm

Afm.: (b x h x d) 6.4 x 90.5 x 87.8 mm

Inhoud: 10 stuk(s)

Gewicht: 30.8 g

Conform RoHS: Ja

Continu stroom (max.): 6 A

Voedingsspanning: 230 V

Inschakelstroomsterkte: 30 A

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Schakelstroom (max.)

Nominale spanning

Contactsoort

Weidmüller TRZ 230VUC 1CO AGSNO Koppelrelais 230 V DC/AC 6 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1917395

Leverbaar vr. 8 jan 2027

Conrad Electronic

Dit product

6 A

230 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 190,07^*

Weidmüller TRS 120VAC RC 1CO AGSNO Koppelrelais 120 V/AC 6 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1915207

Leverbaar do. 3 dec.

Conrad Electronic

6 A

120 V/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 227,27^*

Weidmüller TRS 24VUC 1CO AGSNO Koppelrelais 24 V DC/AC 6 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1915941

Leverbaar vr. 8 jan 2027

Conrad Electronic

6 A

24 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Weidmüller TRS 48VUC 1CO AGSNO Koppelrelais 48 V DC/AC 6 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1915355

Leverbaar do. 3 dec.

Conrad Electronic

6 A

48 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 190,07^*

Weidmüller TRS 5VDC 1CO AGSNO Koppelrelais 5 V/DC 6 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1916514

Leverbaar vr. 8 jan 2027

Conrad Electronic

6 A

5 V/DC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 136,36^*

Weidmüller TRS 60VUC 1CO AGSNO Koppelrelais 60 V DC/AC 6 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1914829

Leverbaar do. 3 dec.

Conrad Electronic

6 A

60 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 190,07^*

Weidmüller TRZ 120VAC RC 1CO AGSNO Koppelrelais 120 V/AC 6 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1915354

Leverbaar vr. 8 jan 2027

Conrad Electronic

6 A

120 V/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 227,27^*

Weidmüller TRZ 120VAC RC 1CO Koppelrelais 120 V/AC 6 A 1x wisselcontact 10 stuk(s)

Artikelnummer:298997

Leverbaar vr. 30 okt.

Conrad Electronic

6 A

120 V/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 210,74^*

Weidmüller TRZ 120VAC RC 2CO Koppelrelais 120 V/AC 8 A 2x wisselcontact 10 stuk(s)

Artikelnummer:306809

Leverbaar vr. 8 jan 2027

Conrad Electronic

8 A

120 V/AC

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 230,58^*

Weidmüller TRZ 120VUC 1CO AGSNO Koppelrelais 120 V DC/AC 6 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1917394

Leverbaar vr. 8 jan 2027

Conrad Electronic

6 A

120 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 190,07^*

Documenten en downloads

Datablad

Datablad 1917395 Weidmüller TRZ 230VUC 1CO AGSNO Koppelrelais 230 V DC/AC 6 A 1x wisselcontact 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1917395 Weidmüller TRZ 230VUC 1CO AGSNO Koppelrelais 230 V DC/AC 6 A 1x wisselcontact 10 stuk(s)

Omschrijving

Weidmüller Koppelrelais TRZ 230VUC 1CO AGSNO

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 230 V UC 10 %,1WTyp:TRZ 230VUC 1CO AGSNOAusführung des elektrischen Anschlusses:FederzuganschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:207..253 VBemessungssteuerspeisespannung Us bei AC 60 Hz:207..253 VBemessungssteuerspeisespannung Us bei DC:207..253 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:AC/DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:6 ASchutzart (IP):IP20Breite:6,4 mmHöhe:90,5 mmTiefe:87,8 mm
Weidmüller Koppelrelais TRZ 230VUC 1CO AGSNO: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118427165

Geliefert wird: Weidmüller Koppelrelais 230 V UC 10 %,1W TRZ 230VUC 1CO AGSNO, Verpackungseinheit: 10 Stk., EAN: 4050118427165
