Name: ABB AF09ZB-30-01-21 Schakelaar 4x NO, 1x NO 1.7 W 24 V 9 A met overspanningsbescherming Single 1 stuk(s)
Brand: ABB
SKU: 2320729
Availability: BackOrder

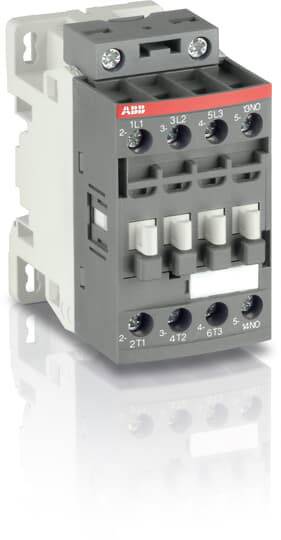

'Zilvergrijs elektrocontact met zwarte en witte aansluitingen, voor het besturen van elektrische schakelingen en apparaten.'

Soortnaam

Schakelaar

Aantal polen

3-polig

Nominale spanning

24 V

Belastingsstroom

9 A

Vermogen

1.7 W

Datasheet (PDF)

Leverbaar wo. 28 okt.

Aantal

Stuk(s)

Totaal (€ 79,33 / Stuk)

€ 79,33

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

: Single

Soortnaam: Schakelaar

Type: AF09ZB-30-01-21

Aantal polen: 3-polig

: 4x NO
1x NO

Type hulpcontact: 4x NO

Nominale spanning: 24 V

Regelspanning (min.): 24 V/DC

Stuurspanningsbereik: 24 V/DC (min)

Schakelspanning (max.): 4 V/AC

Continu stroom (max.): 9 A

Belastingsstroom: 9 A

: 1.7 W

Bijzonderheden: met overspanningsbescherming

Aansluiting: Schroeven

Inhoud: 1 stuk(s)

: 45

: 86 mm

: 77 mm

: FALSE

: 4 kW

: 3

: 0

: 0

: 1

: 9 A

: 25 A

: 24-60 V

: 24-60 V

: 20-60 V

: Screw connection

: 690-690 V

: 690-690 V

: DC

: 3.729

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aantal polen

Nominale spanning

Verpakkingswijze

Belastingsstroom

ABB AF09-22-00-11 Schakelaar 4x NO 4 kW 24 V 9 A Met hulpcontact Piece 1 stuk(s)

Artikelnummer:2319445

Leverbaar wo. 28 okt.

Conrad Electronic

2-polig

24 V

Piece

9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 42,97^*

ABB AF09-22-00-12 Schakelaar 4x NO 48 V 9 A Met hulpcontact Piece 1 stuk(s)

Artikelnummer:2322726

Leverbaar wo. 28 okt.

Conrad Electronic

2-polig

48 V

Piece

9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

ABB AF09-22-00-13 Schakelaar 4x NO 100 V 25 A Met hulpcontact 1 stuk(s)

Artikelnummer:2319615

Leverbaar wo. 28 okt.

Conrad Electronic

2-polig

100 V

25 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

ABB AF09-22-00-14 Schakelaar 4x NO 250 V 9 A Met hulpcontact Piece 1 stuk(s)

Artikelnummer:2322874

Leverbaar wo. 28 okt.

Conrad Electronic

2-polig

250 V

Piece

9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 42,97^*

ABB AF09-30-01-12 Schakelaar 4x NO, 1x NO 48 V 25 A Met hulpcontact Piece 1 stuk(s)

Artikelnummer:2320565

Leverbaar wo. 28 okt.

Conrad Electronic

48 V

Piece

25 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 34,70^*

ABB AF09-30-01-14 Schakelaar 4x NO, 1x NO 4 kW 250 V 9 A Met hulpcontact Piece 1 stuk(s)

Artikelnummer:2321043

Leverbaar wo. 28 okt.

Conrad Electronic

250 V

Piece

9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 34,70^*

ABB AF09-30-01K-11 Schakelaar 4x NO, 1x NO 24 V 9 A met overspanningsbescherming 1 stuk(s)

Artikelnummer:2322375

Leverbaar wo. 28 okt.

Conrad Electronic

3-polig

24 V

9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 37,18^*

ABB AF09-30-01K-12 Schakelaar 1x NO, 4x NO 48 V 25 A met overspanningsbescherming 1 stuk(s)

Artikelnummer:2334227

Leverbaar wo. 28 okt.

Conrad Electronic

3-polig

48 V

25 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 37,18^*

ABB AF09-30-01K-13 Schakelaar 4x NO, 1x NO 100 V 9 A met overspanningsbescherming Single 1 stuk(s)

Artikelnummer:2319278

Leverbaar wo. 28 okt.

Conrad Electronic

3-polig

100 V

Single

9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 37,18^*

ABB AF09-30-01K-14 Schakelaar 1x NO, 4x NO 250 V 9 A met overspanningsbescherming Piece 1 stuk(s)

Artikelnummer:2333413

Leverbaar wo. 28 okt.

Conrad Electronic

3-polig

250 V

Piece

9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 37,18^*

Documenten en downloads

Datablad

Datablad 2320729 ABB AF09ZB-30-01-21 Schakelaar 4x NO, 1x NO 1.7 W 24 V 9 A met overspanningsbescherming Single 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2320729 ABB AF09ZB-30-01-21 Schakelaar 4x NO, 1x NO 1.7 W 24 V 9 A met overspanningsbescherming Single 1 stuk(s)

Omschrijving

De 3-polige AFZB-schakelaars voldoen aan de nieuwste normen voor rollend spoorwegverkeer en maken inbouw in passagiers- of bestuurderscabines mogelijk van treinen die vaak in tunnels of onderdoorgangen rijden. U schakelt stroomcircuits met motoren, licht inductieve of niet-inductieve lasten. Daarbij voldoen ze aan alle belangrijke normen voor rollend materiaal: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 en toepasselijke delen van de normen en 50155, schok- en trillingsbestendigheid conform IEC 61373 cat. 1, klasse B. Ook bereiken ze de hoogste niveaus in brand- en rookgedrag bij het voldoen aan de Europese norm en 45545-2 (HL2-veiligheidsniveaus) bij groepsmontage. De contactors maken directe aansturing door ≥24V DC 500mA PLC-uitgangen mogelijk en hebben daarbij een zeer laag houdervermogen van slechts 1,7W nodig. AFZB-contactors kunnen korte spanningsonderbrekingen en spanningsafval (conform DE SEMI F47-0706) tussen 24...250 V 50/60 Hz weerstaan. Alle hulpopenercontacten zijn als mirrorcontacten conform IEC60947-5-1 bijlage L uitgevoerd. Bovendien hebben ze een ingebouwde overspanningsbeveiliging en hebben ze geen extra bluselementen nodig.
